Dongguan CATO Machinery Industry Co., Ltd. (CATO PRECISION MACHINERY (GUANGDONG) CO., LTD) основанная в 2006 году, является национальным высокотехнологичным предприятием, специализирующимся на исследованиях и разработках, производстве, продажах, обслуживании и кадровой стратегии в области высокотехнологичного оборудования с ЧПУ. Штаб-квартира компании находится в Дунгуане, всемирно известном производственном городе, на территории общей площадью около 50 000 квадратных метров.
Интеллектуальные станки CATO включают более 70 моделей в 14 сериях, в том числе пятиосевые обрабатывающие центры с мостовым механизмом, пятиосевые обрабатывающие центры с горизонтальной кареткой, пятиосевые портальные обрабатывающие центры с неподвижной балкой, пятиосевые обрабатывающие центры с мостовым краном, пятиосевые обрабатывающие центры с горизонтальной поворотной головкой, пятиосевые вертикальные обрабатывающие центры и пятиосевые вертикальные обрабатывающие центры с подвижной колонной. Выдающиеся характеристики высокой скорости, точности, интеллектуальности и сетевого взаимодействия в автомобильной, 3C, аэрокосмической, медицинской и других отраслях получили широкое признание среди пользователей.
5-осевой обрабатывающий центр CATO A5: компактная мощь для сложных деталей
Задача — обработать сложную деталь за один установ, а не гонять её по трём станкам. CATO A5 спроектирован именно для этого. Это не просто «ещё один станок с ЧПУ», а компактный 5-осевой центр с горизонтальной компоновкой, где ключевое — жёсткость и динамика.

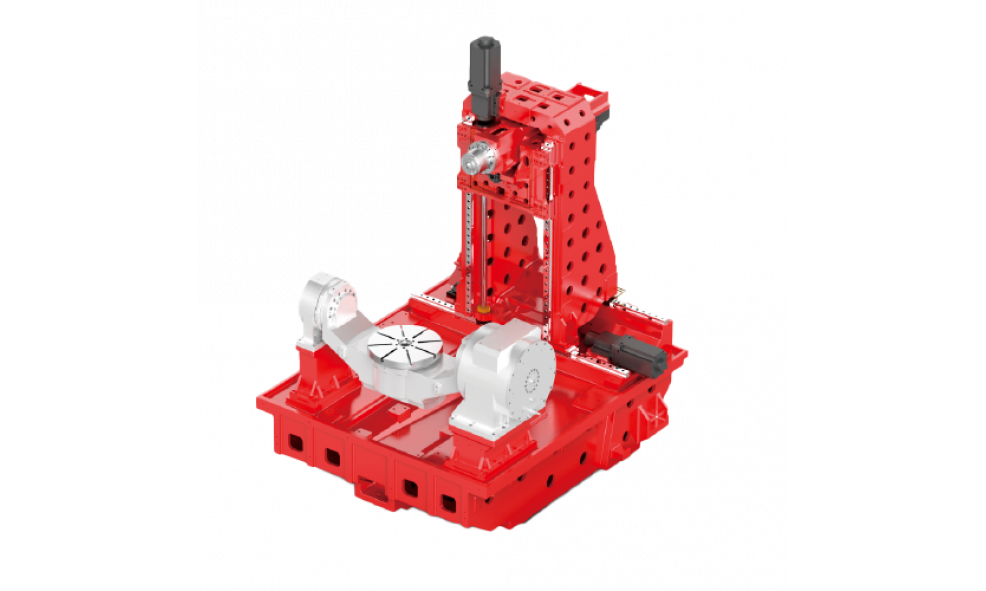

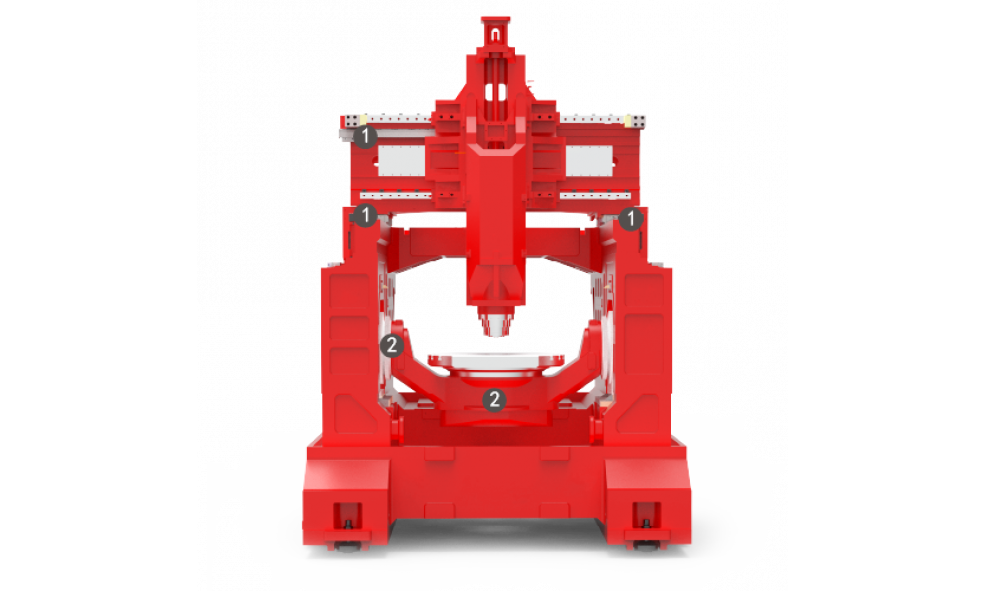

Станок построен по симметричной схеме «box-in-box». Звучит сложно, на деле — максимальная жёсткость при минимальных габаритах. Все три линейные оси работают на линейных двигателях с прямым приводом. Никаких ремней и зубчатых передач: разгон до 90 м/мин с ускорением 10 м/с². Это не просто быстро — это время цикла, которое считают в секундах, а не минутах.
Где это нужно

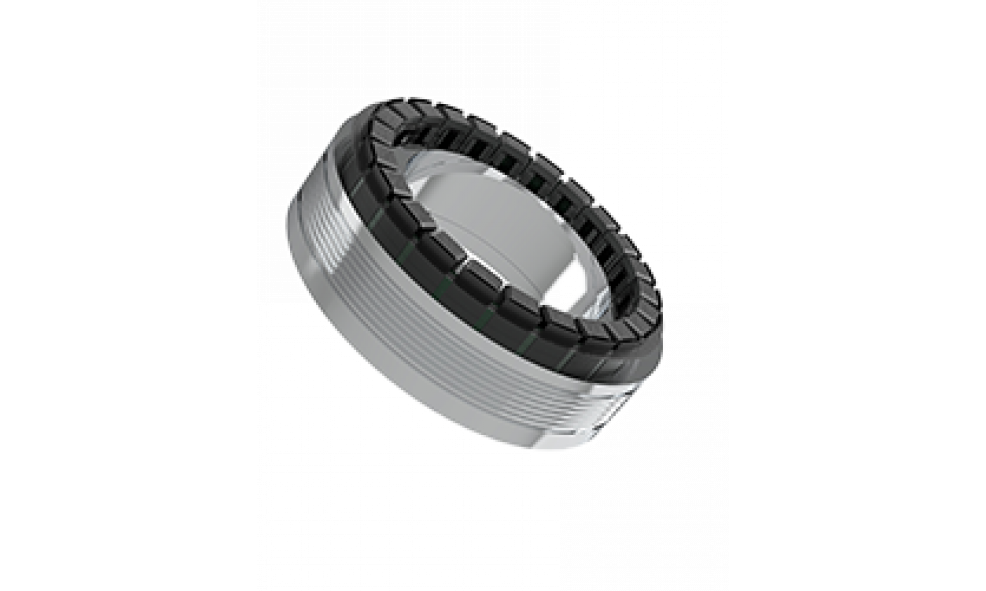

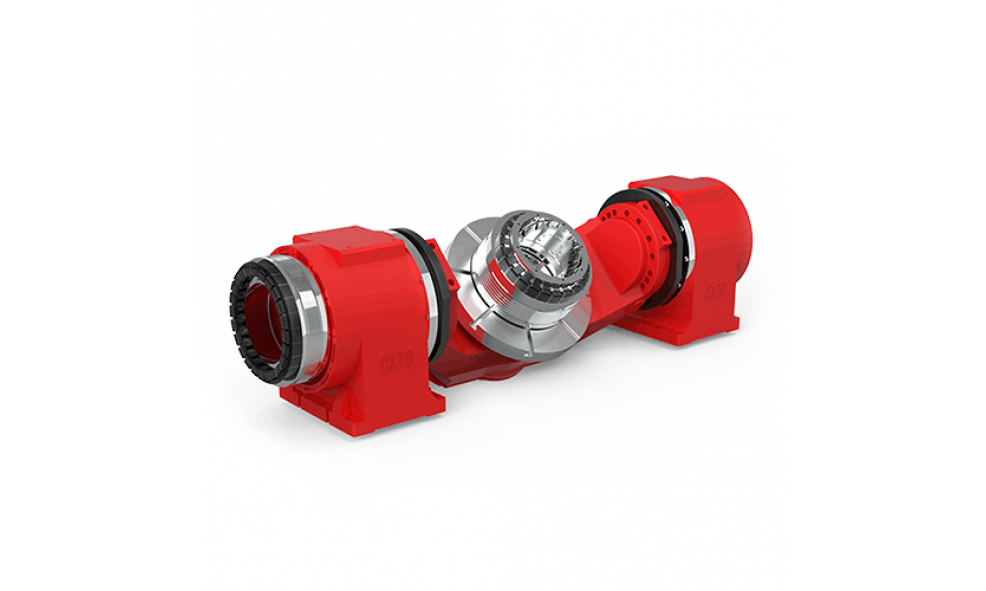

Аэрокосмос, медицина, пресс-формы, турбинные лопатки — любая деталь, где важна точность позиционирования и сложная геометрия. CATO A5 берёт заготовку и выдаёт готовое изделие за один установ. Поворотные оси A (наклон) и B (вращение) работают на моментных двигателях прямого привода — люфта нет, точность позиционирования по оси B — 8 угловых секунд. Это уровень, когда микроны решают всё.
Что внутри
- Шпиндель 20 000 об/мин — встроенный, конус A63. Мощность 30 кВт в режиме S1, пиковая 34 кВт. Крутящий момент под 57 Нм — режет алюминий, титан и нержавейку без напряга.
- Магазин на 30 инструментов — время смены «инструмент-в-инструмент» 4 секунды. Максимальная длина инструмента 300 мм, вес до 8 кг. Хватает для большинства задач без внешнего накопителя.
- Стол Ø400 мм — держит до 300 кг. Диапазон наклона оси A от +90° до –180°, ось B вращается на 360°. Деталь можно поставить под любым углом, и шпиндель до неё дотянется.
Почему это выгодно

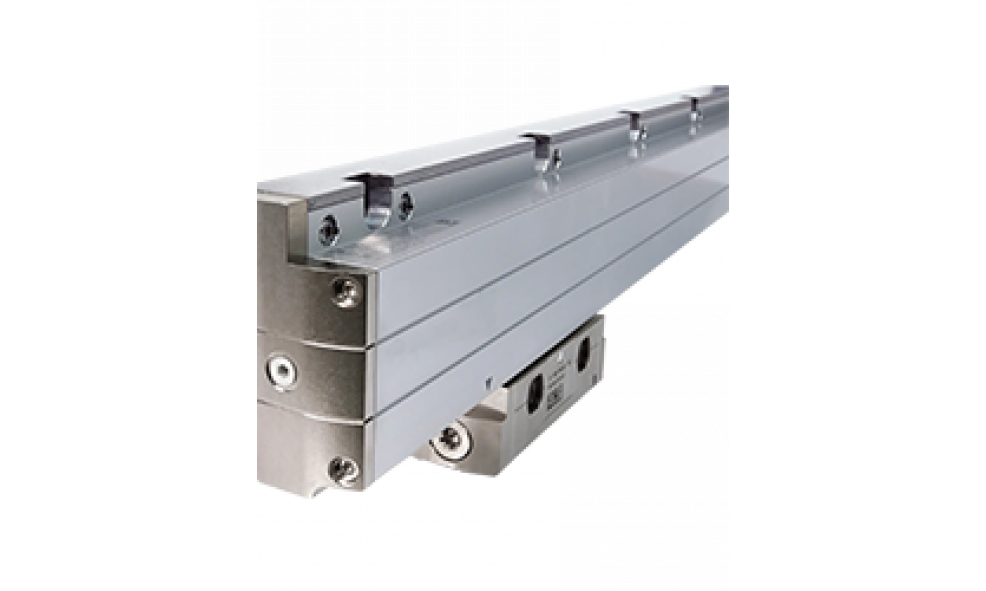

Точность позиционирования по линейным осям — 0.008 мм, а с опциональной линейной шкалой — 0.005 мм. Повторяемость — 0.006 мм (со шкалой 0.003 мм). Это значит, что первая деталь в партии не отличается от сотой. Не нужно перемерять каждую — снял, положил следующую, цикл пошёл.
Управляется станок через Siemens Sinumerik One — современная система, с которой работают в большинстве цехов. В качестве опции можно поставить Siemens 828D или собственную разработку CATO C80 Plus. Выбор за вами, но база — проверенный промышленный стандарт.
CATO A5 — это не станок на вырост. Это станок, который с первой детали окупает время наладки. Компактный, быстрый, точный. То, что нужно, когда каждая минута простоя — деньги.
