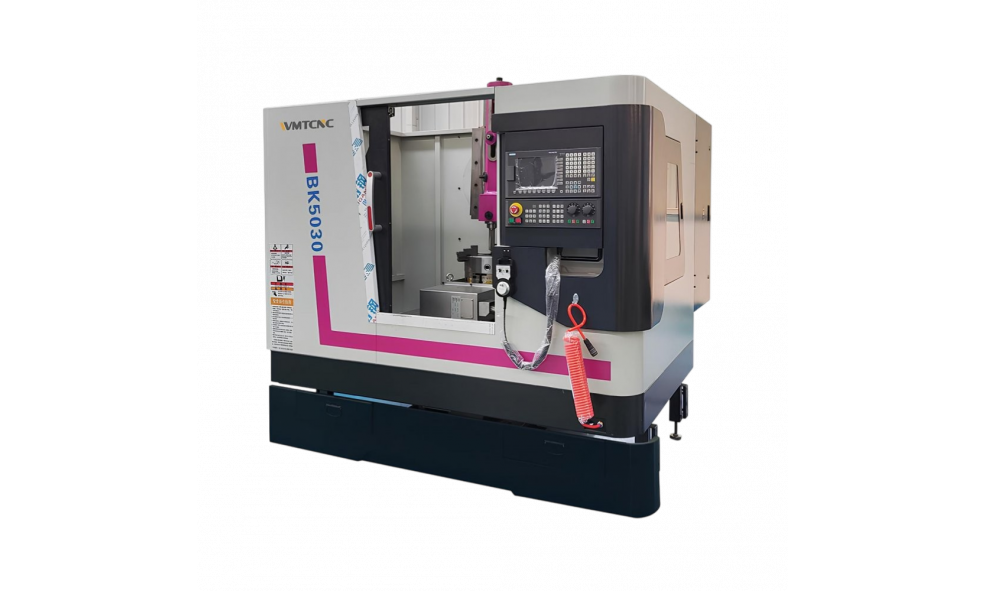

Долбежный станок с ЧПУ WMT CNC BK5030

Долбежный станок WMT CNC BK5030 — это уже не ручная классика, а полноценный обрабатывающий центр для шпоночных пазов, внутренних шлицев и сложных фасонных поверхностей. Если в цеху постоянно идёт бой за время и точность — это тот случай, когда механика с ручным маховиком проигрывает вчистую.

Назначение

Станок заточен под обработку деталей, где нужен строго вертикальный ход инструмента: нарезка пазов в отверстиях втулок, шестерён, корпусов редукторов, изготовление матриц и штампов. Длина хода суппорта — 300 мм, этого хватает для большинства ходовых деталей в единичном и мелкосерийном производстве. При этом 30–150 двойных ходов в минуту позволяют подобрать режим как под черновую обдирку, так и под чистовую обработку без рисок.

Конструктивные особенности

Главное, что отличает эту модель от старых долбяков, — ЧПУ. Управление осями X и Y выведено на шарико-винтовые пары FFZD3205-3/P4 класса точности P4 (это высокоточный класс, с минимальным люфтом). Крутящий момент серводвигателей — по 6 Н·м на каждую ось, что даёт уверенное позиционирование стола. Ход по X — 250 мм, по Y — 300 мм, стол 550×400 мм — деталь среднего размера ставится без перевесов.

Мощность главного двигателя — 3,7 кВт. Этого достаточно, чтобы резать конструкционную сталь без остановок на перегрев, даже при работе на верхних частотах хода. Расстояние от опорной плоскости резца до стола — 540 мм (с возможностью увеличения до 690 мм), то есть обрабатывать можно довольно высокие заготовки — например, корпусные детали с глубокими внутренними пазами.

Почему это выгодно

• ЧПУ снимает «человеческий фактор». Никакой разметки, никакого ручного совмещения рисок. Оператор задал программу — станок сам вывел резец в ноль, сам прошёл паз в несколько проходов. Повторяемость — то, что нужно при партии в 20–50 штук.
• Два двигателя по 6 Н·м. Это не «лифтовые» моторы, а сервоприводы, которые держат позицию под нагрузкой. Стол не гуляет, когда резец врезается в металл.
• Шариковые винты P4. Класс точности P4 — это допуск примерно 6–8 мкм на 300 мм хода. Для долбления, где биение резца и так даёт погрешность, это более чем надёжная база.
• Вес 2800 кг. Тяжёлая станина гасит вибрации. Если станок весит под три тонны, он не прыгает по цеху, когда долбяк работает на 150 ходах в минуту.

Кому подойдёт

Механическим цехам, инструментальным участкам, ремонтным службам. Если вы регулярно делаете шпоночные пазы в отверстиях, нарезаете зубья в секторах или правите матрицы — ручной долбёжный станок уже должен был надоесть. WMT CNC BK5030 заменяет его без потери в точности, но с приростом в скорости переналадки.
