Назначение и возможности

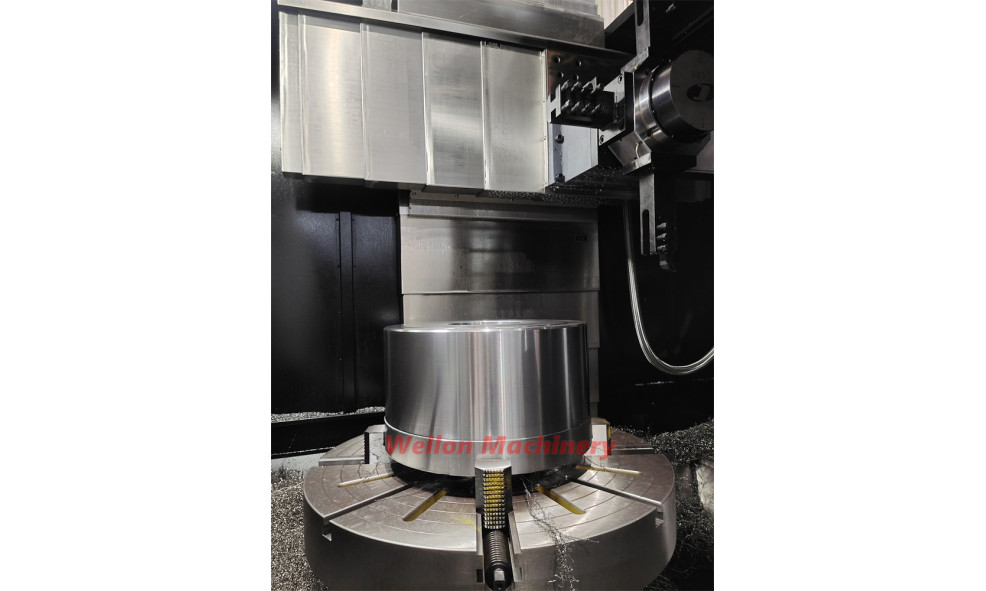

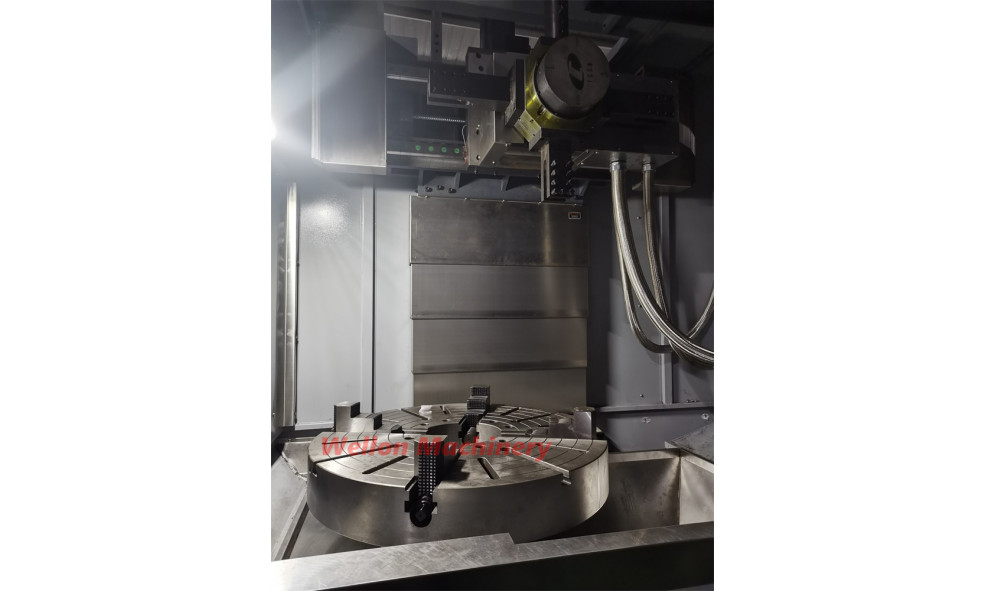

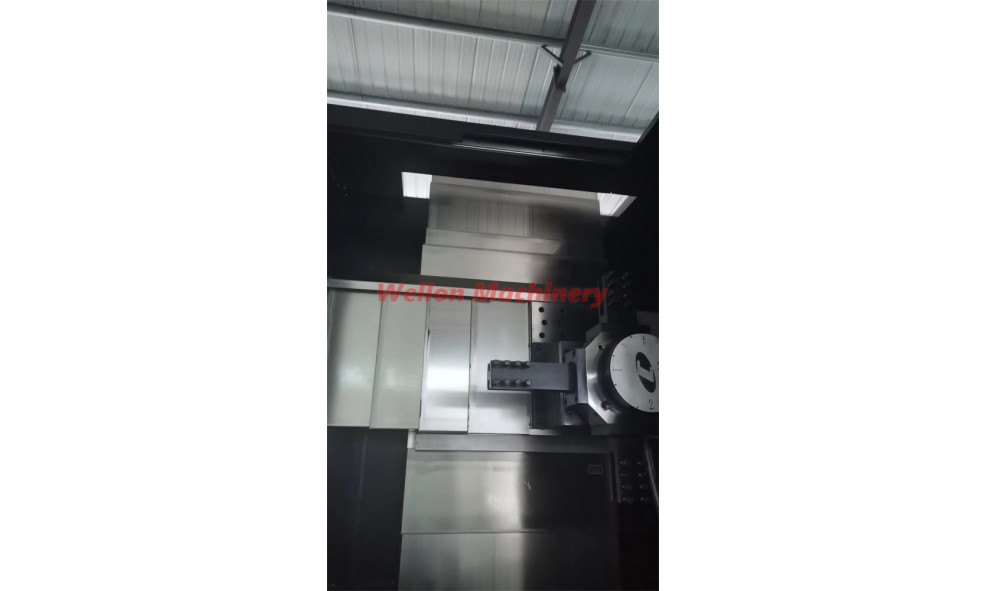

WELLON VTC1000 — это тяжелый вертикально-токарный станок с ЧПУ для обработки крупногабаритных деталей. Он рассчитан на точение, расточку, подрезку торцов и обработку контуров заготовок весом до нескольких тонн. Максимальный диаметр вращения над станиной — 1100 мм, диаметр точения — 1000 мм, высота обработки — до 800 мм. То есть он берет детали, которые на обычном токарнике не провернуть.

Конструкция и жесткость

Станок весит 11,5 тонны. Это не просто масса, а гарантия жесткости: при снятии тяжелой стружки вибрации гасятся массой станины и направляющих. Направляющие качения по обеим осям — 55 мм, шариковые винты — φ50 мм. Такая комбинация дает и жесткость, и скорость перемещения суппорта. Ход по X — 700 мм, по Z — 850 мм. Этого хватает для обработки глубоких отверстий и высоких фланцев.

Шпиндель и мощность

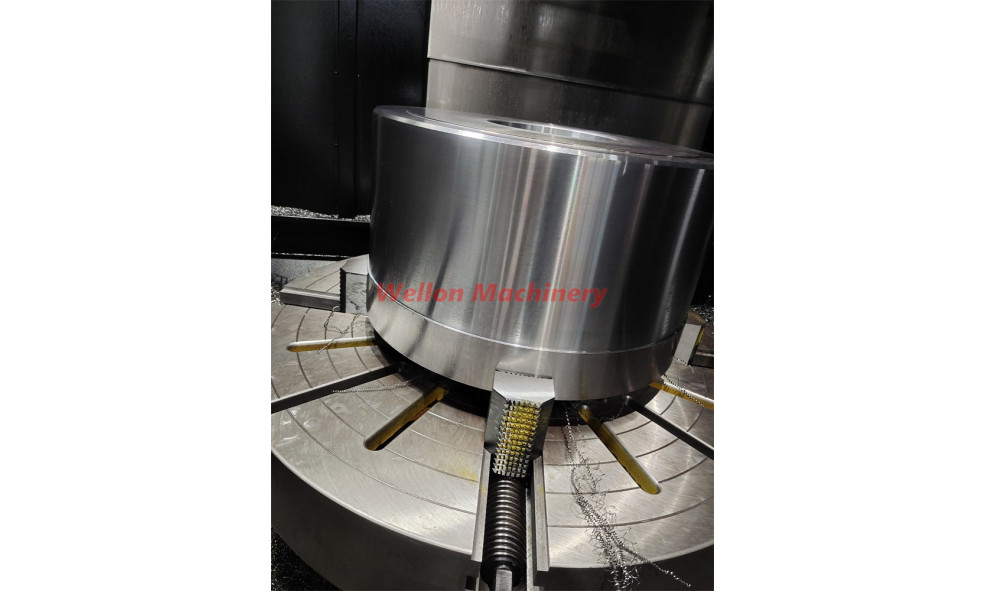

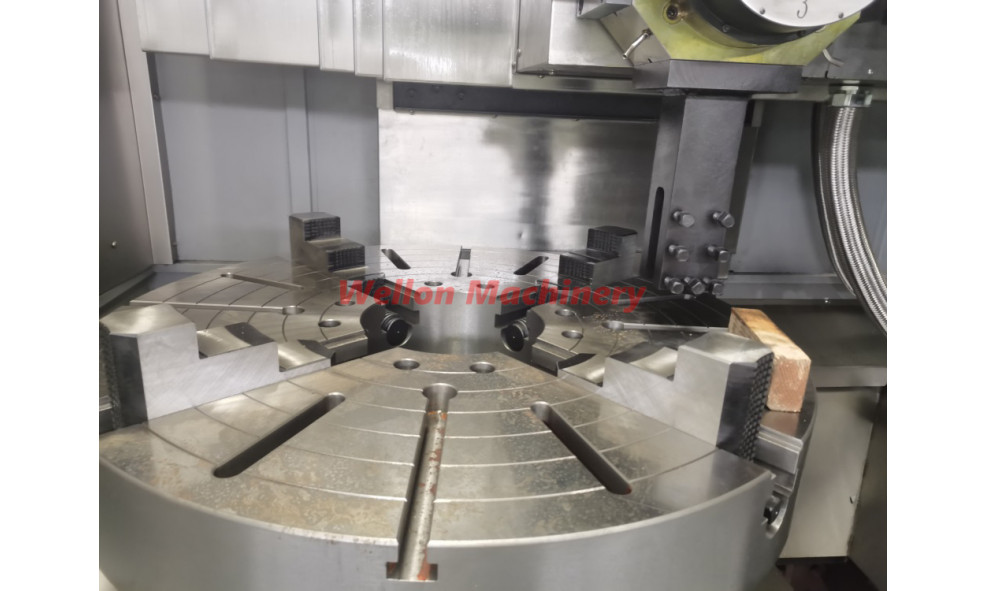

Шпиндельный узел с передним подшипником φ200 мм. Осевое и радиальное биение заявлены как 0 — на практике это означает, что биение в пределах пары микрон. Номинальный крутящий момент — 950 Н·м (с передачей — до 2800 Н·м). Мощность привода 30/22 кВт, диапазон скоростей 50–600 об/мин. Это не высокооборотистая головка — это моментная конструкция для снятия больших припусков. Патрон диаметром 630 мм — трехкулачковый гидравлический, зажим заготовки автоматический и жесткий.

Точность и управление

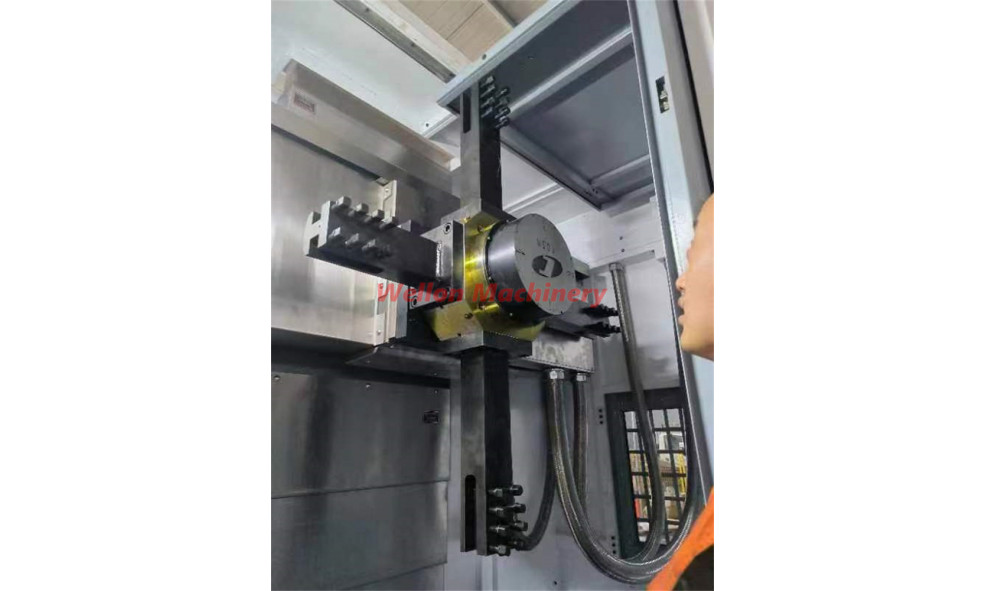

Точность позиционирования ±0,008 мм, повторяемость ±0,005 мм. Для черновой обработки — запас большой, для чистовой — выходит в квалитет IT6–IT7. Стандартная система ЧПУ позволяет программировать обработку в коде G/M, подключать датчики касания и работать в автоматическом цикле. Револьверная головка на 12 станций — хватает на большинство операций без переустановки инструмента.

Инженерные детали

Отдельно стоит сказать про гидравлику и охлаждение. Мощность гидравлического двигателя 2 кВт — это питание зажима патрона и работы револьвера. Двигатель охлаждения на 1 кВт подает СОЖ в зону резания под давлением, что критично при глубине резания 5–8 мм и подачах 0,3–0,5 мм/об.

Кому подойдет

Станок берут для серийного производства крупных деталей: корпусов редукторов, шкивов, фланцев, колесных пар, деталей гидроцилиндров. Если у вас в цеху постоянно лежат заготовки от 500 мм в диаметре и выше, VTC1000 — это не «на вырост», а рабочий инструмент на каждый день.
