Назначение

Вертикально-токарный станок KAWAMURA BL-VL1000M — это решение для обработки крупногабаритных деталей массой до 1800 кг и диаметром до 1000 мм. Вертикальная компоновка снимает проблему провисания заготовки под собственным весом — деталь лежит на планшайбе, а не висит в патроне. Это даёт выигрыш в точности на тяжёлых поковках и литье. Приводной инструмент в 12-позиционной револьверной головке BMT75 позволяет делать фрезерование, сверление и нарезание резьбы без перестановки детали — всё за один установ.

Почему это интересно

Станок закрывает нишу между лёгкими токарными центрами и тяжёлыми карусельными станками. Если у вас детали типа фланцев, зубчатых колёс, шкивов, корпусов редукторов — BL-VL1000M справится за один проход. ЧПУ FANUC 0i TF (опционально Siemens 828D) даёт гибкость при выборе систем управления.

Технические особенности

• Диаметр точения до 1000 мм — при рекомендуемом рабочем диаметре 600 мм. Запас по диаметру позволяет вести обработку с переменным припуском без риска удара инструментом о станину.
• Двухдиапазонный шпиндель: низкая передача (600 об/мин) выдаёт 3614 Нм — хватает для съёма толстой стружки с поковки. Высокая (1500 об/мин) — для чистовой обработки и твёрдого точения.
• Приводной инструмент 5.5 кВт / 4000 об/мин с крутящим моментом 100 Нм. Ресурс: фрезерование пазов, сверление глубоких отверстий по оси, нарезание резьбы метчиком — всё без снятия детали.

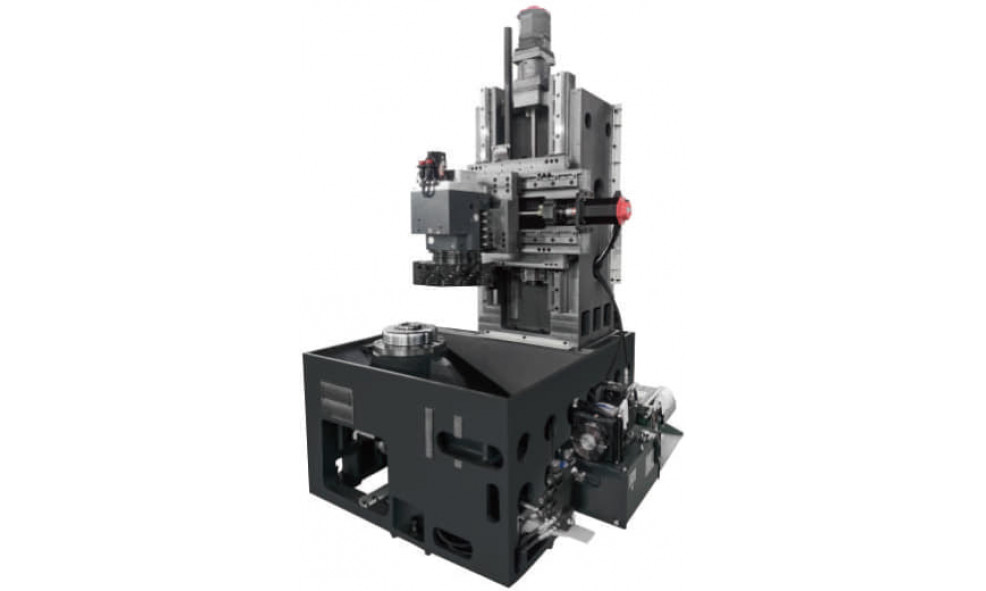

• Точность: шариковые линейные направляющие по осям X/Z, точность позиционирования 0.008 мм по X и 0.010 мм по Z. Повторяемость — 0.004/0.005 мм. Для серийной обработки с допусками H7 это запас в 2-3 раза.

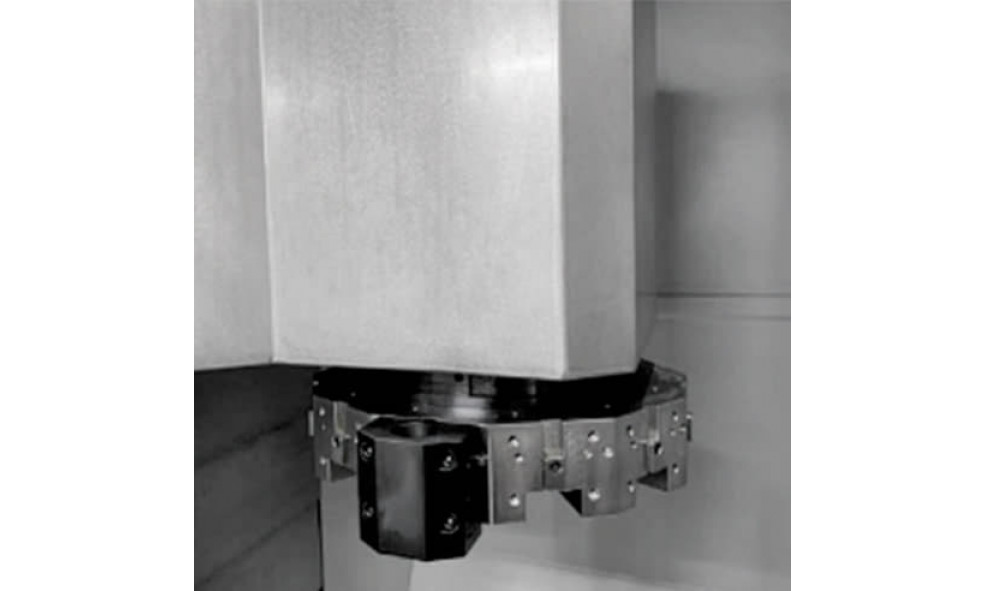

• Револьверная головка BMT75: 12 позиций, время индексации 1.5 секунды без блокировки, 3 секунды с блокировкой. Смена инструмента не тормозит цикл — это не поворотная бабка, где надо ждать 5-6 секунд.

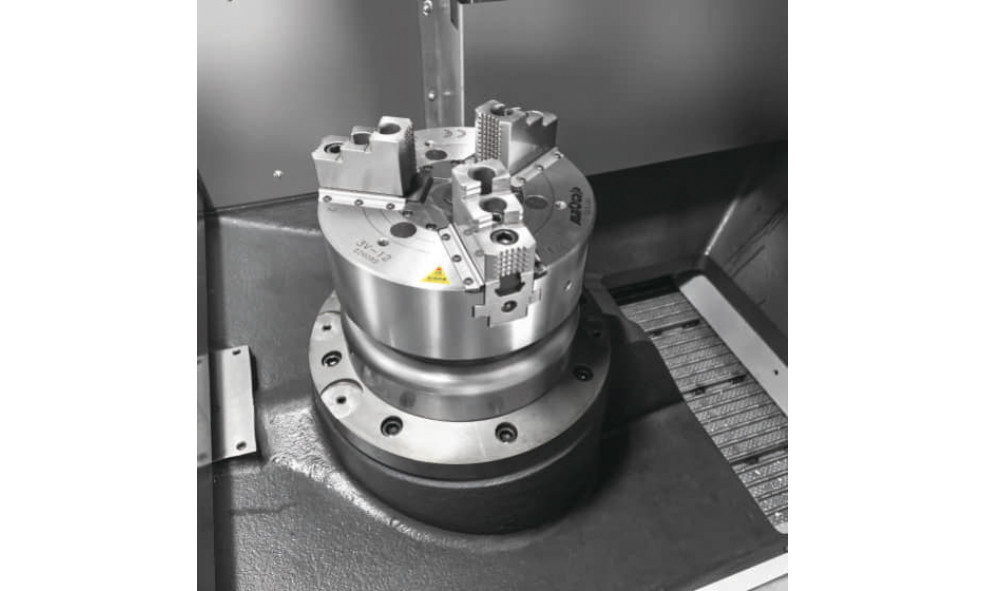

• Патрон 24 дюйма в базе (опционально 32/40). Гидравлический зажим — в комплекте. Зажимное усилие регулируется под тонкостенные детали.

Инфраструктура

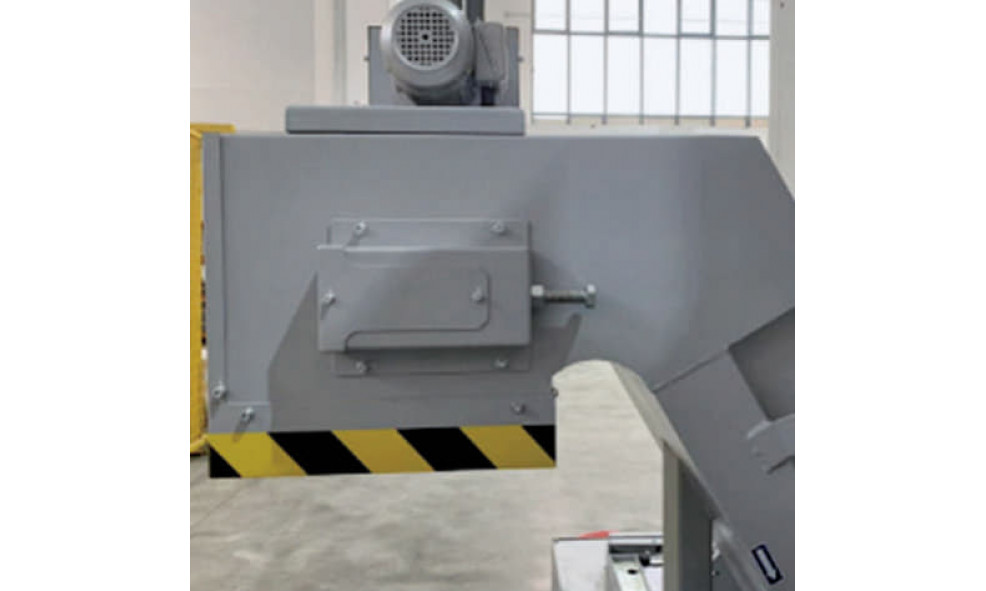

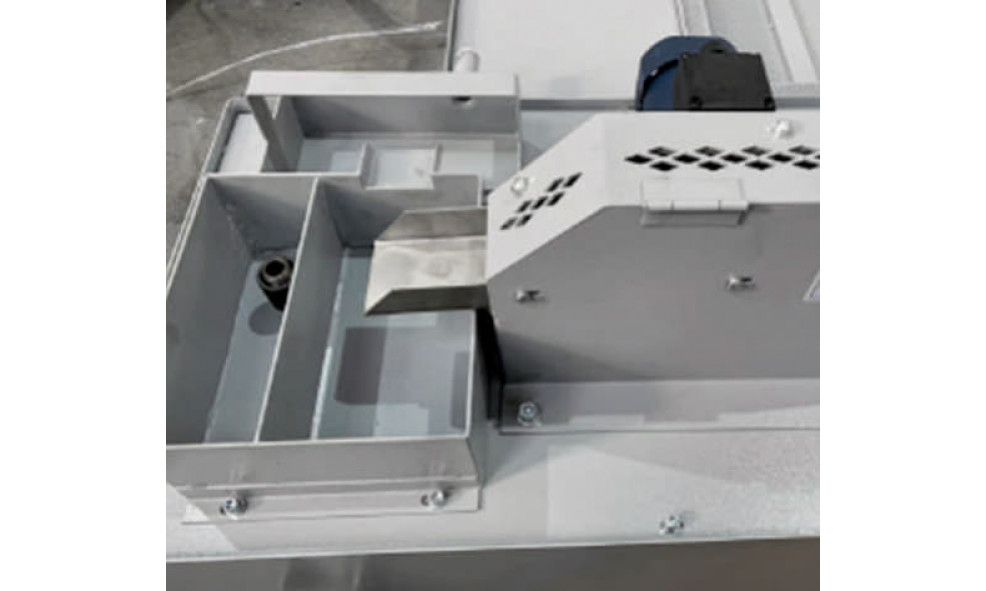

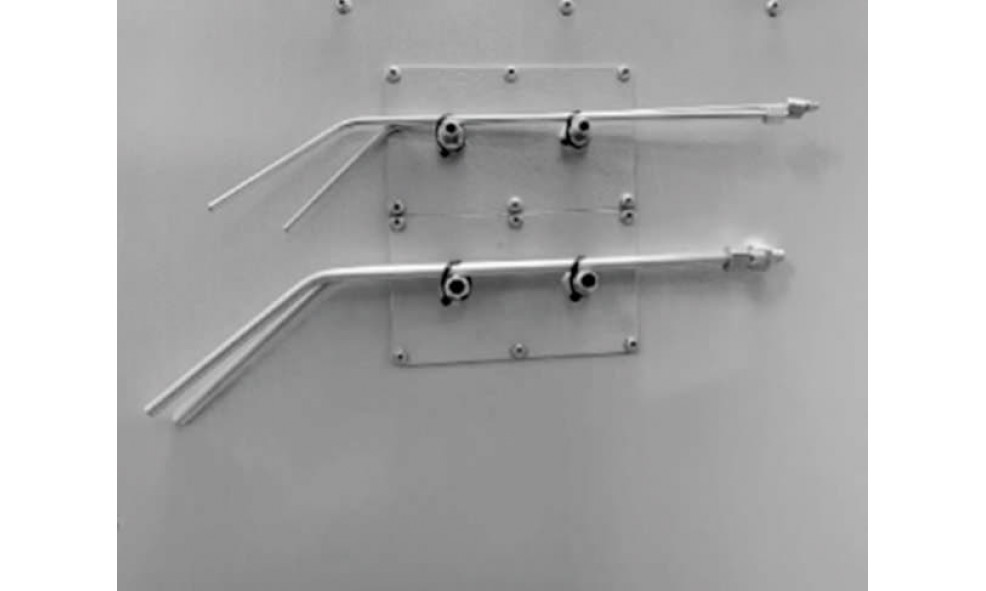

Ёмкость бака СОЖ 500 литров с насосом 24 л/мин — хватает на интенсивную подачу в зону резания. Для тяжёлого точения это критично: стружка не приваривается к резцу, деталь не греется выше расчётной температуры. Конвейер стружки входит в габариты станка (2330×4150×4200 мм). Вес 14.6 тонн — станок не требует спецфундамента, достаточно бетонного пола толщиной 250-300 мм.

Кому подойдёт

Тем, кто точит детали диаметром 300-800 мм партиями от 10 штук и выше. Если сейчас вы снимаете деталь с токарного, несёте на фрезерный, потом обратно на токарный — BL-VL1000M уберёт два перехода. Окупается на разнице в циклах: один установ вместо трёх.
