Вертикально-токарный станок KAWAMURA BL-VL800M: Тяжёлая артиллерия для сложных деталей

Когда в цех приходит заказ на крупную деталь с допусками в сотки, а на чистовую обработку остаётся один подход — нужен станок, который не дрогнет. KAWAMURA BL-VL800M — это не просто «вертикалка» с ЧПУ. Это станок, спроектированный так, чтобы выдерживать тонну металла в зоне резания и при этом выдавать повторяемость в 4 микрона по оси X.

Назначение: для чего он нужен

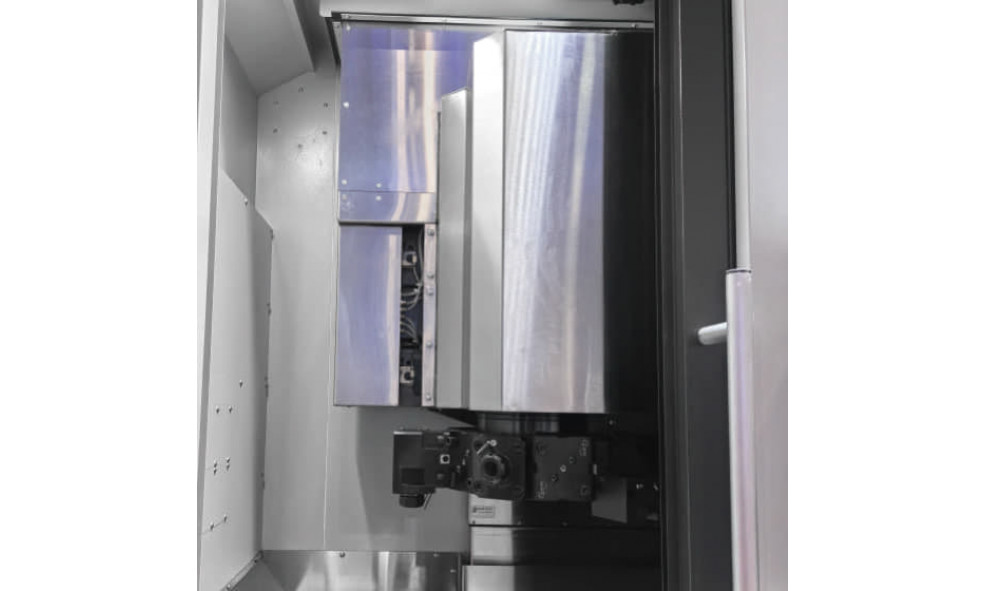

BL-VL800M решает две задачи, которые обычно требуют двух разных станков. Первая — классическое вертикальное точение крупных заготовок диаметром до 800 мм (рекомендуемые 500 мм — чтобы резец работал в комфортной зоне жёсткости). Вторая — фрезерные операции: сверление, растачивание, нарезание резьбы на цилиндрических поверхностях. За это отвечает 12-позиционная револьверная головка BMT65 с приводным инструментом. Он крутит фрезу до 4000 об/мин с моментом 100 Нм — хватает, чтобы фрезеровать пазы в закалённой стали, не снимая деталь с патрона.

Особенности и преимущества

• Тяжёлый шпиндель на 160-мм подшипниках. Диаметр переднего подшипника — 160 мм. Это не цифра ради цифры: чем больше подшипник, тем выше жёсткость шпиндельного узла под нагрузкой. При точении поковок с ударными нагрузками такая конструкция гасит вибрации, не передавая их на резец. Мотор на 22 кВт (FANUC) выдаёт 864 Нм крутящего момента — снимает припуски по 6-8 мм на сторону без дрожи.
• Две оси на шариковых линейных направляющих. Оси X и Z ездят по шариковым рельсам, а не по «ласточкиному хвосту». Это даёт скорость быстрых перемещений 20 м/мин и точность позиционирования 8 микрон по X. Для вертикального станка с грузоподъёмностью 1200 кг — отличный показатель. Повторяемость 4 микрона означает, что вторая деталь в партии будет совпадать с первой без подстройки.
• Приводной инструмент — не опция, а штатная функция. Мотор 5.5 кВт на приводном инструменте — это серьёзно. Большинство конкурентов ставят 3-4 кВт. Здесь 5.5 кВт и 100 Нм — можно сверлить отверстия Ø30 в нержавейке за один проход или фрезеровать лыски на валах. Время индексации револьверной головки — 0.5 секунды до следующей позиции без блокировки. На цикле из 10 инструментов экономится 5-7 секунд. За смену — минуты.
• Инженерные мелочи, которые решают. Бак СОЖ на 350 литров с насосом 24 л/мин — можно поливать зону резания не экономя, особенно при фрезеровании, где теплоотвод критичен. Гидравлический патрон 18 дюймов в базе (опционально 21 или 24) — зажим заготовки за секунды. Конвейер стружки — встроенный, не придётся докупать отдельно. Габариты 2×3.6 метра — станок компактнее, чем кажется по его возможностям.

Что в итоге

BL-VL800M — станок для тех, кто не хочет гонять деталь по трём разным единицам оборудования. Одна установка — точение, сверление, фрезерование. Тяжёлый шпиндель, мощный приводной инструмент и точность на уровне прецизионных токарных автоматов. Если ваши детали — это тела вращения диаметром до полуметра с фрезерными элементами, присмотритесь к этому станку. Он спроектирован так, чтобы вы не думали о жёсткости — вы просто работали.
