Компания Shandong Weida Precision Intelligent Machinery Co., Ltd., расположенная в живописном родном городе Мо-цзы — Тэнчжоу, провинция Шаньдун. Его площадь составляет 500 000 м2, зона застройки — около 350 000 м2, а общая стоимость активов превышает 1 млрд юаней. На предприятии работают 365 инженеров, а основное технологическое оборудование импортировано из Германии: шлифовальный станок с направляющими Waldrich Corburg, горизонтальные обрабатывающие центры Heckert, Heller и DMG, японский станок Okuma, японский портальный пятисторонний расточно-фрезерный центр SNK, 132 комплекта оборудования для тестирования и отладки. В сотрудничестве с Шаньдуньским университетом компания создала базу для трансфера научно-исследовательских достижений, а также наладила сотрудничество с Хуачжунским университетом науки и технологий в области отраслевых и университетских исследований. База включает в себя Центр технологических исследований и разработок, Центр обработки информационных данных, Центр контроля и тестирования продукции и метрологический отдел. В 2022 году в провинции Шаньдун был создан исследовательский центр горизонтального станка с ЧПУ.
За последние годы благодаря сочетанию внедрения передовых зарубежных технологий, сотрудничества с научно-исследовательскими институтами, а также собственных разработок и проектирования, наша основная продукция была представлена в 10 сериях: автоматические производственные линии, пятиосевые портальные обрабатывающие центры мостового типа, портальные/вертикальные/горизонтальные обрабатывающие центры, фрезерные станки с ЧПУ, горизонтально-расточные и фрезерные станки, радиально-сверлильные станки, токарные станки с ЧПУ, фрезерные/сверлильные станки — всего более 90 спецификаций. Благодаря стабильной работе и надёжному качеству продукция широко представлена как на внутреннем, так и на внешнем рынке, охватывая более 70 стран и регионов, особенно рынки Европы и Америки.

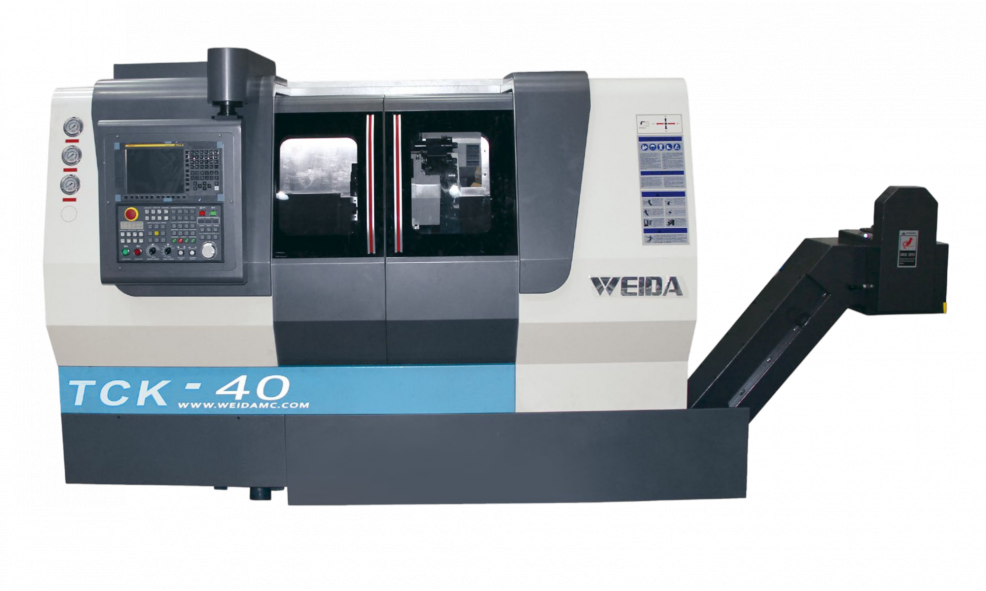

WEIDA TCK40: Токарный станок с ЧПУ, который не прощает ошибок — в деталях
Есть станки, где «прецизионность» — слово для буклета. А есть TCK40 от WEIDA, где каждая характеристика — это прямой ответ на конкретную производственную боль. Разберем, что на самом деле стоит за цифрами.
Зачем нужна наклонная станина и 4500 оборотов?
Станок спроектирован для серийного производства деталей типа «вал» и «диск». Максимальный диаметр обработки — 400 мм (до 500 мм по длине), но ключевая фишка — цельная станина с наклоном 45°. Это не просто «фича»: стружка и СОЖ сразу падают вниз, а не копятся на направляющих. Линейные направляющие 35 мм (шариковый тип) по обеим осям — это высокая жесткость и отсутствие люфта даже на интенсивных режимах резания. Шпиндель раскручивается до 4500 об/мин — этого хватает для чистовой обработки алюминия и легированной стали на твердосплавных пластинах.
Шпиндель, подшипники и «немецкий след»
Шпиндельный узел собран на прецизионных немецких подшипниках. Носик A2-6 с проходным отверстием 66 мм позволяет работать с прутком до 52 мм в диаметре — через патрон или цангу. Двигатель 7.5/11 кВт с инвертором выдает крутящий момент на низких оборотах, так что врезаться в заготовку можно без предварительного засверливания. Главное: шариковые винты класса C3 (3210 по осям X и Z) — это гарантия точности позиционирования без тепловых дрейфов на длинных прогонах.
Револьверная головка и оснастка
Гидравлическая или сервоприводная револьверная головка — опционально, но для автоматизации лучше брать серво: быстрее, точнее, меньше ударов по корпусу. Размер инструмента 25×25 мм, высота центра — 80 мм. Если планируете гонять дисковые детали длиной до 80 мм, станок раскрывается полностью: диаметр 400 мм, жесткая станина, высокая скорость шпинделя. Для валов до 500 мм — тоже нормально, но снимать припуск больше 2-3 мм за проход уже рискованно на такой длине.
Задняя бабка: не просто «есть»
Ход втулки 100 мм, конус MT4 — стандарт. Но ход самой бабки по станине — 400 мм. Это значит, что можно упереть длинную деталь и не бояться, что пиноль упрется в лимит. Привод перемещения седла — механический, через ось R. Надежно, без гидравлических соплей.
Кому это реально нужно?
TCK40 — станок для тех, кто уже перерос «китайский ширпотреб с шариковыми винтами непонятного класса». Если в цеху считают микроны, а брак на сотке деталей выливается в потерю клиента — смотрите в сторону WEIDA. Да, цена выше среднего. Но немецкие подшипники, C3-винты и корейские направляющие — это не «премиум-опции», а база, на которой держится повторяемость. Окупается на второй партии, если деталь сложная.
- Точность: класс C3 по винтам + линейные направляющие 35 мм = стабильный допуск IT6-IT7 без подстройки.
- Скорость: 4500 об/мин (шпиндель) + сервоголовка (если заказали) — цикл обработки короткий.
- Жесткость: станина 45°, цельное литье, вес станка под 3 тонны — вибрации гасятся в базе.
- Гибкость: патрон 8" или 10", проходное 66 мм, револьвер на 8-12 позиций — под любой заказ.
