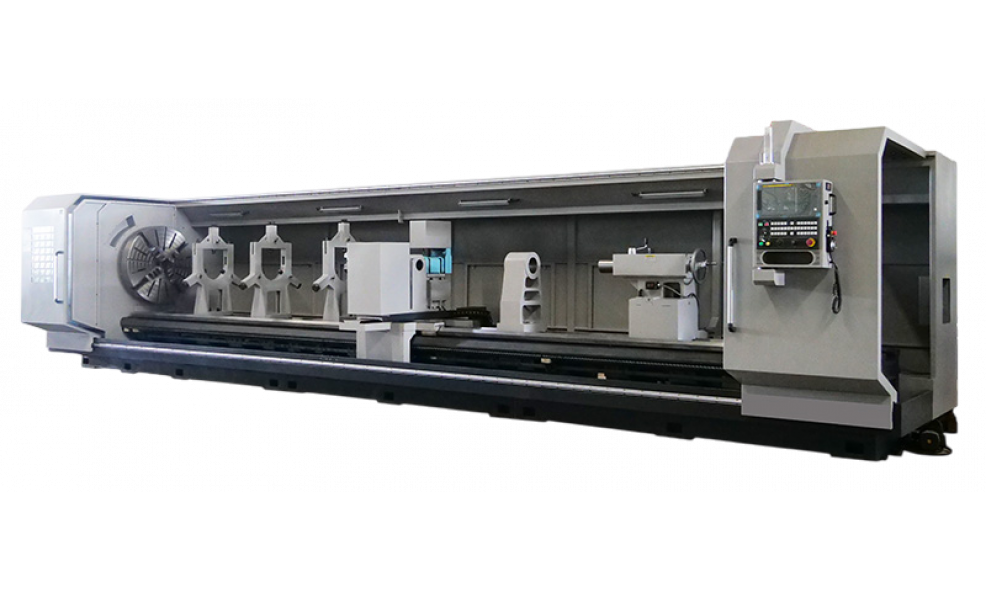

Токарный станок с ЧПУ с горизонтальной станиной WMT CNC CK61125

Когда деталь весит под тонну, а допуск нужен в сотки, универсальный станок уже не справляется. Тут нужна тяжёлая артиллерия. WMT CNC CK61125 — это не просто станок с ЧПУ, а промышленный инструмент для обработки крупногабаритных валов, колёс, фланцев и корпусных деталей. Он спроектирован для работы в две-три смены, на износ, без скидок на «сложно» или «тяжело».

Главное — габариты и жёсткость

Диаметр обработки над станиной — 1250 мм. Над суппортом — до 930 мм. Этого хватает, чтобы проточить корпус редуктора или барабан лебёдки без переустановки. Расстояние между центрами выбирается под задачу: от 1,5 до 6 метров. Ширина станины 600-755 мм — это не цифры для красоты, а запас жёсткости, чтобы не было вибраций на снятии 10-15 мм за проход. Станина, кстати, литая, с рёбрами жёсткости, что сразу чувствуется по весу — 8,5 тонн пустого станка.

Шпиндель и привод

Тяжёлые детали требуют момента. Двигатель шпинделя — 15 или 22 кВт, с трёхдиапазонной коробкой скоростей. Внутри каждого диапазона обороты меняются плавно, без рывков. Это даёт две вещи: во-первых, можно резать и нержавейку на низких оборотах, и алюминий на высоких. Во-вторых, не нужно дёргать ручку коробки каждый раз, когда меняется диаметр. Отверстие шпинделя 105 или 140 мм — пропускает длинномерный пруток. Нос шпинделя C11 или A2-15 — под тяжёлые патроны до 1000 мм.

Точность, которую видно

Система ЧПУ GSK980TC3 — это проверенный китайский контроллер, который стоит на тысячах станков по всему миру. Он не глючит, не тормозит и понимает стандартный G-код. Точность позиционирования — 0,02 мм, повторяемость — 0,01 мм. Для токарной обработки это твёрдый допуск 6-7 квалитета без доводки. Револьверная головка — электрическая, на 4 позиции. Время смены инструмента — 4,1 секунды. Не рекорд, но для станка, который режет тонны металла, это нормально: он не должен простаивать из-за того, что инструмент меняется слишком долго.

Приводы подач

Оси X и Z — на шарико-винтовых парах (ШВП). Диаметр винта по оси Z — 63 мм для станков до 2 метров, 80 мм для машин длиннее. Это исключает люфт даже при резании с усилием. Быстрое перемещение по X — 4000 мм/мин, по Z — 5000 мм/мин. Скорость не гоночная, но для тяжёлого станка главное — стабильность, а не скорость холостого хода. Крутящий момент двигателей подач — 22-30 Н·м, мощностью до 4,7 кВт. Они уверенно двигают суппорт с резцом, не срываясь в шаг.

Задняя бабка и оснастка

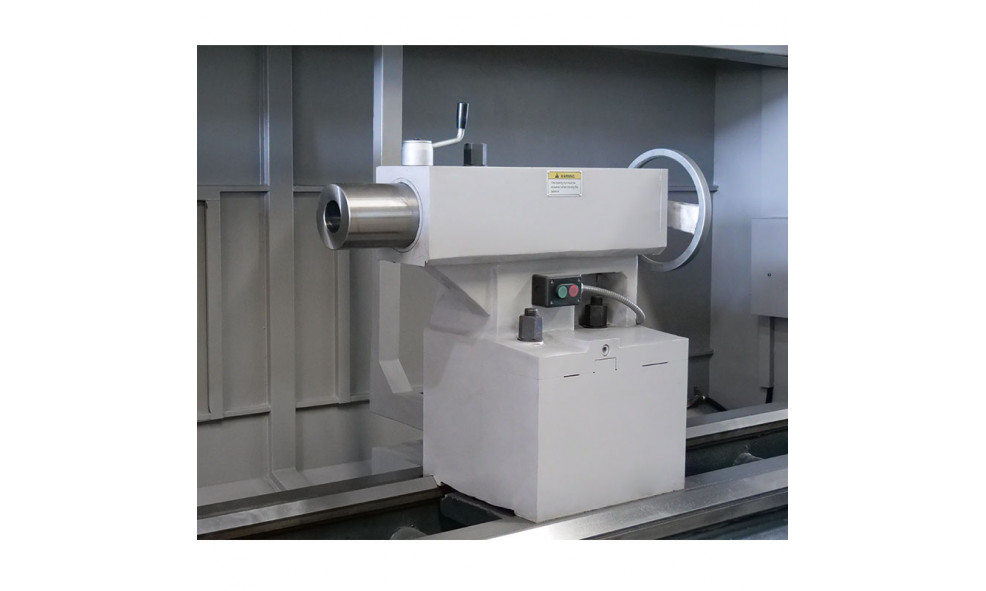

Пиноль задней бабки — с ходом 250 или 300 мм, конус МТ6. Этого хватает для поддержки валов длиной до 6 метров. Патрон в базе — 3-кулачковый на 400 мм или 4-кулачковый на 1000 мм. Четырёхкулачковый — для несимметричных деталей, когда нужно бить по торцу и радиусу отдельно каждым кулачком. Насос охлаждения — 0,125 кВт, для подачи эмульсии в зону резания.

Итог

WMT CNC CK61125 — это станок для тех, кто не хочет гадать, выдержит ли оборудование нагрузку. Он выдержит. Если у вас в цеху появляются детали весом от 500 кг до нескольких тонн, и вам нужно точить их в размер, а не «на глаз», этот станок окупится за первые же несколько крупных заказов. Единственный нюанс — под него нужно готовить фундамент, 8,5 тонн на обычный пол не ставятся.
