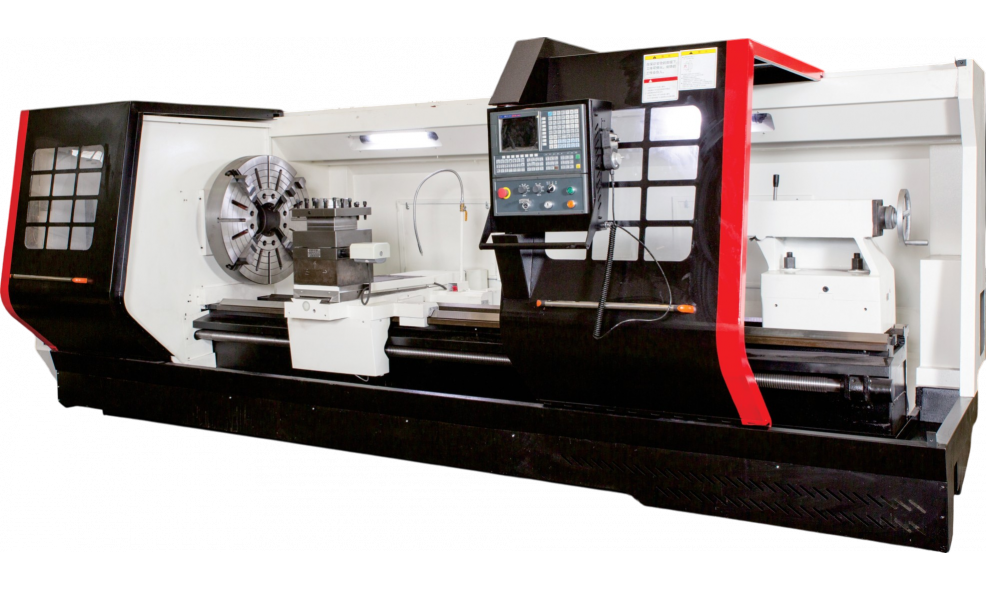

Токарный станок с ЧПУ OTURN CK6163B

Заготовка диаметром 600 мм, длиной под четыре метра и весом под пять тонн. Снять с неё полмиллиметра за проход с точностью до сотки. И повторить это сотню раз подряд — без брака, без перестановок, без нервов. OTURN CK6163B — это не просто станок, а рабочая лошадка для серийного производства крупных деталей. Он берёт на себя то, что на универсалке делают в три смены, и делает это быстрее, точнее и без участия оператора.

Назначение

Станок спроектирован для черновой и чистовой обработки крупногабаритных деталей из стали, чугуна и цветных металлов. Максимальный диаметр над станиной — 630 мм, над суппортом — 300 мм. Расстояние между центрами выбирается под задачу: 1500, 2000, 3000 или 4000 мм. Сквозное отверстие шпинделя в 105 мм позволяет пропускать длинные прутки. Это станок для тех, кто точит валы, гильзы, корпуса редукторов и фланцы, которые не влезают в обычный токарник.

Особенности конструкции

• Горизонтальная станина — жёсткая литая конструкция, гасящая вибрации при снятии тяжёлой стружки. Никаких качаний и дрожи на глубоких резах.
• Револьверная головка — на 4, 6 или 8 позиций. Смена инструмента — секунды. Продольный ход суппорта — до 4000 мм, поперечный — 420 мм. Этого хватает, чтобы обработать деталь любой длины из спецификации без переустановки.
• Коробка скоростей — диапазон от 6 до 750 об/мин, разбитый на четыре поддиапазона. Нижние обороты — для обдирки крупных поковок, верхние — для чистовой обработки закалённых сталей.
• Двигатель 11/15 кВт — с запасом по мощности. Не тупит на врезании, не греется при длительной работе на тяжёлых режимах.
• Точность позиционирования — продольная 0.04 мм на метр, поперечная 0.03 мм. Повторяемость по оси Z — 0.016 мм на метр, позиционирование резцедержателя — 0.005 мм. Это повторяемость, при которой партия из сотни деталей сходится по допускам без подгонки.

Преимущества

• Скорость перемещений — продольная 6 м/мин, поперечная 4 м/мин. Холостой ход не съедает время. Станок быстро подходит к детали и быстро отходит.
• Точные подачи — минимальный шаг 0.01 мм продольно и 0.005 мм поперечно. Чистовая обработка с микронным съёмом — штатный режим, а не лотерея.
• Экономия на инструменте — револьверная головка исключает простои на смену резцов. Один цикл — одна установка — готовая деталь.
• Стойкость к нагрузкам — станок весит от 4.3 до 4.8 тонн в зависимости от длины. Это не китайский пластик, а массивный чугун, который не уводит даже при снятии припуска в 10 мм за проход.
