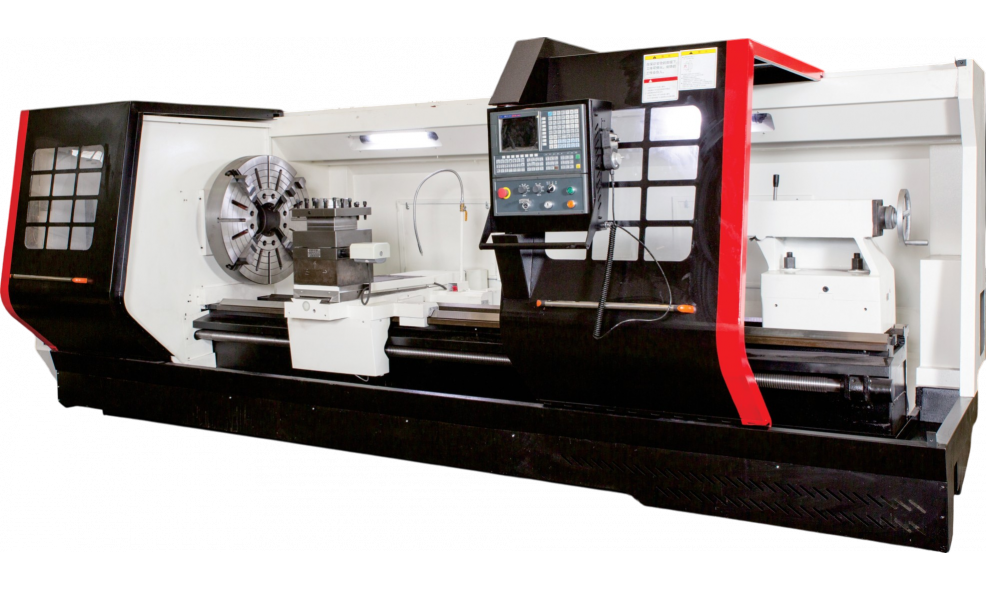

Токарный станок с ЧПУ OTURN CK61100B

Когда в цех приходит заготовка диаметром под метр, а точность нужна как в часовом механизме — обычный станок уже не вариант. CK61100B от OTURN — это станок, который берётся за работу, где другие пасуют. Горизонтальная станина, массивный шпиндель с отверстием 105 мм и двигатель на 11/15 кВт — он спроектирован для тяжёлой обработки крупных деталей из стали, чугуна и нержавейки. И делает это с точностью, которая не снится многим «одноклассникам».

На что способен

• Габариты без компромиссов. Максимальный диаметр над станиной — 1000 мм. Над суппортом — 670 мм. Расстояние между центрами можно выбрать: 1500, 2000, 3000 или 4000 мм. Хотите точить валы длиной под 4 метра? Пожалуйста.
• Точность, которая не врёт. Продольная точность позиционирования — 0.04 мм на метр. Поперечная — 0.03 мм. Повторяемость по оси — 0.016/1000 мм. А у инструментального суппорта этот показатель доведён до 0.005 мм. Это уровень, когда деталь после первой установки не требует переделки.
• Диапазон скоростей под любую задачу. Шпиндель выдает четыре диапазона: от 6–20 об/мин для черновой обдирки крупных поковок до 225–750 об/мин для чистовой обработки. Переключаются ступенчато, но этого набора хватает, чтобы закрыть 90% типовых операций.
• Револьверная головка. На выбор — 4, 6 или 8 позиций. Суппорт ходит вдоль станины на всю длину обработки (до 4000 мм), поперёк — на 520 мм. Шаг подачи минимальный: продольная 0.01 мм, поперечная — 0.005 мм. Можно работать с высокой детализацией, не боясь сорвать резьбу.
• Скорость, когда нужно не ждать. Быстрое перемещение по продольной оси — 6 м/мин, по поперечной — 4 м/мин. Станок не тормозит между проходами, а значит, время цикла сокращается.

Почему его берут в серию

CK61100B не пытается быть универсальным «швейцарским ножом». Он заточен под конкретную задачу: точить крупные детали с высокой повторяемостью. Валы для нефтянки, оси для железнодорожного транспорта, крупные фланцы — это его стихия. Горизонтальная станина даёт жёсткость, которую не получить на наклонной компоновке. А вес в 4700–5200 кг (в зависимости от длины) означает, что вибрации на высоких режимах резания не превращают деталь в брак.

Если у вас в производстве регулярно появляются заготовки диаметром от 500 до 1000 мм и длиной до 4 метров — этот станок окупится быстрее, чем вы настроите первую партию. Он не про скорость ради скорости. Он про предсказуемый результат на каждом метре обработки.
