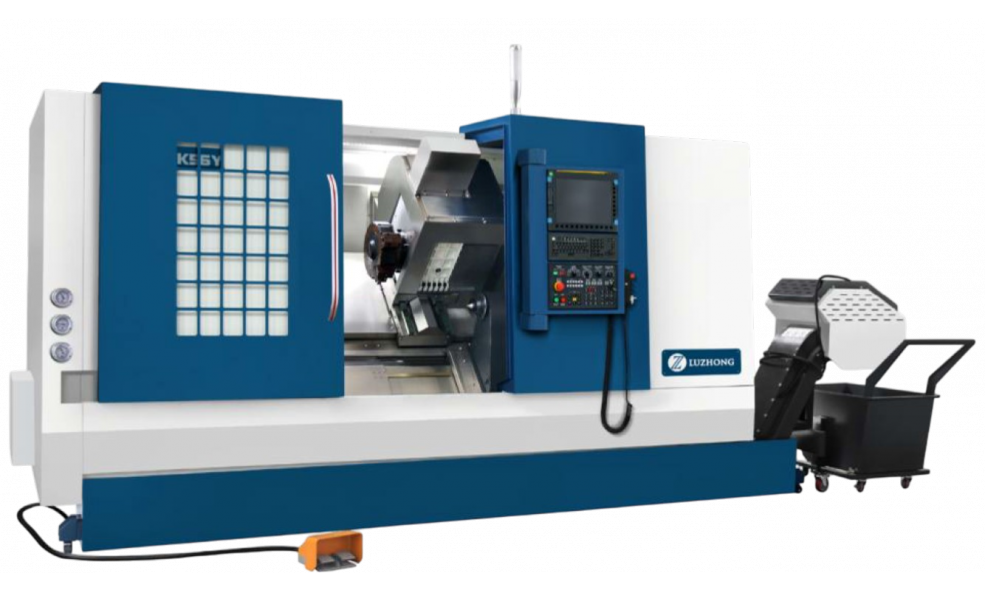

Токарно-фрезерный обрабатывающий центр с ЧПУ LUZHONG TCK80Y

Когда деталь весит под тонну, а допуски нужны в сотки, обычный токарник уже не справится. TCK80Y — это станок для тех, кто точит и фрезерует крупные детали за один установ. Начиная с диаметра вращения над станиной в 800 мм и заканчивая длиной обработки до 3 метров, он закрывает нишу, где универсалы сходят с дистанции.

Зачем он нужен

Этот центр — решение для серийного и единичного производства корпусов, валов, фланцев и деталей гидравлики. Если вам нужно сделать сложную деталь из поковки или трубы, нарезать резьбу, просверлить радиальные отверстия и отфрезеровать пазы — TCK80Y делает всё это без перестановки. Ось Y (±75 мм) даёт возможность фрезеровать эксцентричные поверхности и канавки, не используя дополнительную оснастку.

Конструкция, которая не гуляет

Залитая станина с наклоном 45° — это не маркетинг. Она гасит вибрацию и отводит стружку самотеком. Стеновая панель (а не сварная рама) обеспечивает жёсткость, которая позволяет снимать припуски до 5–6 мм за проход резцом. Направляющие — линейные, по наклонной плоскости, что снижает износ и сохраняет геометрию даже после 10 лет работы.

Шпиндель и патрон: тяжелая артиллерия

Проходное отверстие шпинделя 105 мм — это возможность обрабатывать трубы и длинномерные заготовки. Нос A2-11 и 15-дюймовый полый гидравлический патрон держат заготовку мёртвой хваткой. Диапазон оборотов 50–1500 об/мин — типичный для крупных деталей: низкие обороты для черновой обработки, средние — для чистовой. Бесступенчатое регулирование через ЧПУ подбирает скорость под каждый проход без переключения ремня.

Револьверка с приводным инструментом

12 позиций, модель BMT65-ER40. Это значит, что вы можете зарядить сразу полный набор: черновые и чистовые резцы, свёрла, метчики, фрезы. Приводной инструмент позволяет фрезеровать лыски, сверлить радиальные отверстия и нарезать резьбу метчиком без смены оснастки. Ось Y (±75 мм) смещает инструмент от центра вращения — это даёт возможность фрезеровать эксцентрики и канавки, которые на обычном токарнике делают на фрезерном станке.

Привод и динамика

Двигатель на 15/18.5 кВт — это крутящий момент, чтобы держать черновую обработку на деталях до 800 мм диаметром. Быстрые перемещения: 12 м/мин по X и Y, 16 м/мин по Z. Для станка весом 8–12 тонн это шустро. Время цикла сокращается за счёт того, что не нужно переставлять деталь между станками.

Гибкость по длине

TCK80Y выпускается в четырёх исполнениях по длине обработки: 1000, 1500, 2000 и 3000 мм. Задняя бабка с конусом MT6 и ходом пиноля, равным длине обработки, поддерживает длинные валы. Если вы точите детали длиной 2.5 метра — берёте версию на 3000 мм с запасом. Если работаете с короткими фланцами до 800 мм — версия на 1000 мм дешевле и компактнее.

Резюме

LUZHONG TCK80Y — это не «универсал на все случаи», а инструмент для конкретных задач: крупные детали, требующие токарной и фрезерной обработки за один установ. Если ваш техпроцесс сейчас выглядит как «проточил → переставил на фрезер → просверлил → вернул на токарку», этот центр уберёт половину операций и перестановок. Жёсткая станина, гидропатрон, ось Y и приводной инструмент — это не опции, а базовая комплектация.
