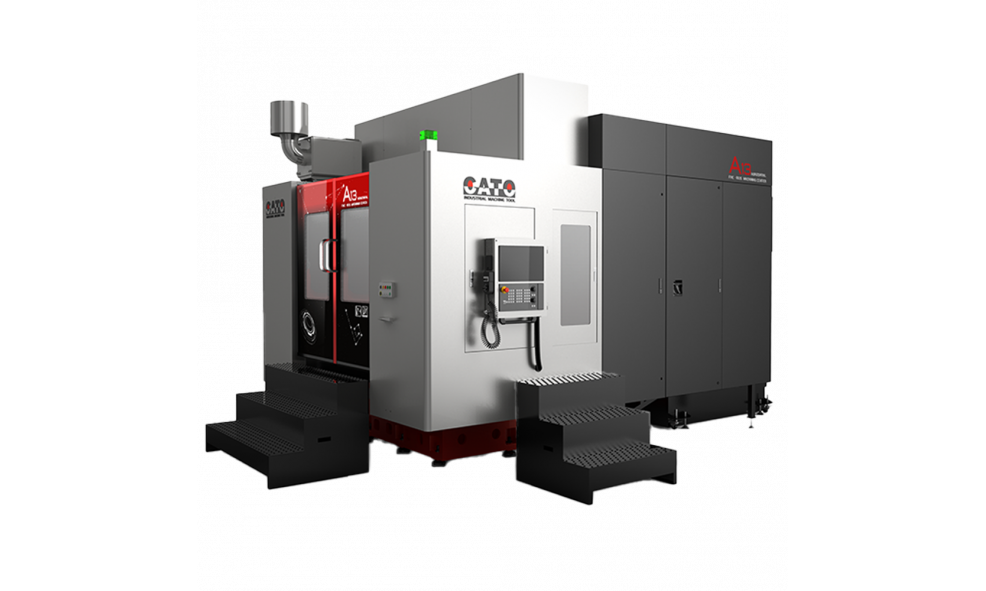

5-осевой горизонтальный обрабатывающий центр с ЧПУ

CATO A13 (A-axis as option)

Хит

Новинка

5-осевой горизонтальный обрабатывающий центр с ЧПУ

CATO A13 (A-axis as option)

Размер стола, мм: По запросу

Макс. нагрузка на стол, кг: 1000

Мощность шпинделя, кВт: 30-32

Узнать цену

Компания CATO

Dongguan CATO Machinery Industry Co., Ltd. (CATO PRECISION MACHINERY (GUANGDONG) CO., LTD) основанная в 2006 году, является национальным высокотехнологичным предприятием, специализирующимся на исследованиях и разработках, производстве, продажах, обслуживании и кадровой стратегии в области высокотехнологичного оборудования с ЧПУ. Штаб-квартира компании находится в Дунгуане, всемирно известном производственном городе, на территории общей площадью около 50 000 квадратных метров.

Интеллектуальные станки CATO включают более 70 моделей в 14 сериях, в том числе пятиосевые обрабатывающие центры с мостовым механизмом, пятиосевые обрабатывающие центры с горизонтальной кареткой, пятиосевые портальные обрабатывающие центры с неподвижной балкой, пятиосевые обрабатывающие центры с мостовым краном, пятиосевые обрабатывающие центры с горизонтальной поворотной головкой, пятиосевые вертикальные обрабатывающие центры и пятиосевые вертикальные обрабатывающие центры с подвижной колонной. Выдающиеся характеристики высокой скорости, точности, интеллектуальности и сетевого взаимодействия в автомобильной, 3C, аэрокосмической, медицинской и других отраслях получили широкое признание среди пользователей.

Продукция компании

Рассчитать лизинг

Стоимость предмета лизинга

1 млн. 50 млн.

Первоначальный взнос

1 тыс. 6 млн.

Срок лизинга

12 мес. 59 мес.

Я даю согласие на обработку моих персональных данных и соглашаюсь с политикой конфиденциальности

Наше предложение

Ежемесячный платеж 470 000 ₽

Сумма договора 14 770 000 ₽

Затраты 470 000 ₽

Экономия 7 770 000 ₽

Не просто станок, а производственная система нового поколения

CATO A13 — это не очередной «универсальный» обрабатывающий центр. Это станок, который спроектирован так, чтобы вы забыли о компромиссах между скоростью, жёсткостью и точностью. Он берёт на себя то, что раньше требовало двух разных машин: высокопроизводительную черновую обработку и чистовую с микронным допуском. И делает это на 90 метрах в минуту по каждой из трёх линейных осей.

Кому это нужно и зачем

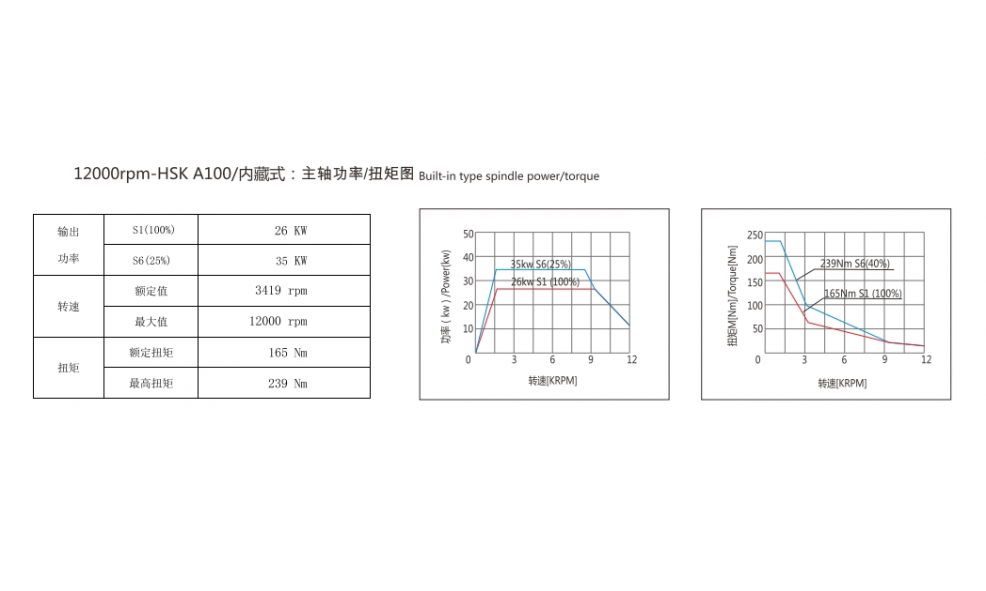

Если вы режете алюминий, титан, нержавейку или сложные пресс-формы — вы целевая аудитория. Стандартная конфигурация с Siemens Sinumerik One и шпинделем 18 000 об/мин (30/32 кВт) закрывает 90% задач. Опция с осью A (поворотный стол на 1000 кг, ±360°) превращает его в полноценный 5-осевой центр для деталей типа «лопатка турбины» или «импеллер». А если приходит заказ на крупную деталь из тяжелого сплава — берёте опцию A100: шпиндель 12 000 об/мин, крутящий момент 200/220 Нм, и магазин на 41 инструмент, где поместится фреза диаметром 125 мм.

Точность позиционирования по X — 0.015 мм, по Y и Z — 0.008 мм. Повторяемость по осям — 0.006 мм. Это не «теоретические» цифры из каталога, а гарантированные параметры на шарико-винтовых передачах. Ускорение 10 м/с² по всем осям — вы не ждёте, пока позиционирование «доедет», вы работаете.

Что внутри и как это работает

Вот что отличает A13 от массы:

Встроенный шпиндель 190-й серии (коротконосый). Жёсткость на изгиб и кручение выше, чем у длинноносых аналогов. Меньше вибраций — чище поверхность, дольше живёт инструмент. Смена инструмента «инструмент-в-инструмент» за 4 секунды — на стандартной конфигурации. На опции A100 — 5 секунд, но и инструмент тяжелее (до 15 кг).
Поворотный стол оси A. Грузоподъёмность 1000 кг. Диапазон — полный оборот, ±360°. Скорость вращения до 40 об/мин. Точность позиционирования — 0.012 угловых секунд. Это позволяет обрабатывать сложные поверхности за один установ, без перебазировки.
Система ЧПУ на выбор. Siemens Sinumerik One — стандарт для сложной 5-осевой обработки. Если работаете с менее сложными деталями — можно Siemens 828D или собственную CATO C80 Plus. Экономия без потери в качестве.

Цифры, на которые стоит смотреть

Ход по X — 1300 мм, по Y — 800 мм, по Z — 650 мм. Максимальный диаметр вращения оси A — 1200 мм. Расстояние от носа шпинделя до центра оси A варьируется от 230 до 880 мм (с опцией A100 — до 925 мм). Это значит, что вы можете подобрать инструмент под конкретную деталь, а не подгонять деталь под станок.

Магазин на 41 инструмент. Максимальная длина инструмента — 450 мм, вес — до 8 кг (опция A100 — до 15 кг). Соседний карман свободен для диаметра 125 мм (опция A100 — 250 мм). Никаких компромиссов с оснасткой.

Итог

CATO A13 — это станок, который не прощает ошибок в настройке, но даёт запас по скорости и точности, которого хватает на годы. Он не «раскрывает потенциал» — он просто работает. Быстро, жёстко, предсказуемо. Если ваш технолог скажет, что «это дорого», покажите ему время цикла на титановой детали. Посчитайте разницу.
