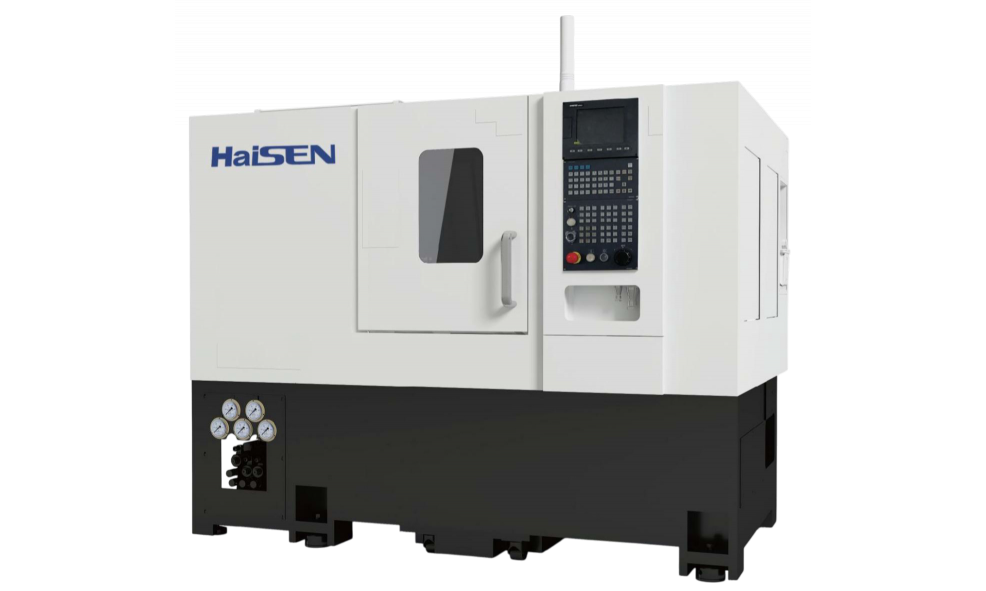

HaiSEN HSTY0820: токарный автомат с ЧПУ, контршпинделем и Y-интерполяцией

HSTY0820 — станок для тех случаев, когда одной токарной обработки уже не хватает. Если деталь требует фрезерования, сверления под углом или смещения по оси, этот автомат снимает вопрос «как сделать сложную деталь за один установ». Назначение понятное — выпуск готовых изделий с высокой точностью без передачи на другой станок.

Станок построен на наклонной станине. Жёсткость литая, вибрации гасятся конструкцией, а стружка падает вниз, а не копится на направляющих. Это не просто «удобно», это напрямую влияет на стабильность размеров при серийной работе. Повторяемость позиционирования по X/Z — 0.005 мм, по Y — 0.003 мм. Цифры, которые означают, что каждая следующая деталь будет копией предыдущей без подгонок.

Главная фишка — интерполяция по оси Y. Ход ±55 мм позволяет смещать инструмент и обрабатывать сложные профили, которые на обычном токарнике делаются за два установа или на фрезерном станке. В паре с приводным инструментом (револьвер BMT55 на 12 станций) это даёт возможность фрезеровать лыски, пазы, канавки и отверстия, не снимая заготовку. Контршпиндель (A2-5, 5000 об/мин, 56 мм отверстие) забирает деталь с основного шпинделя и дорабатывает «сзади». Деталь выходит готовая, без вторичных операций.

Основной шпиндель — A2-6, 4000 об/мин, мощность двигателя 15 кВт. Через пруток проходит до 50 мм — этого хватает для большинства валов, втулок и корпусов средней серии. Если деталь меньше, есть второй режим: 44 мм пруток через контршпиндель. Патроны — 8 и 6 дюймов, гидравлика в базе.

Обрабатываемый диаметр над станиной — 320 мм, в зоне обработки — 220 мм, длина до 200 мм. Станок справляется с деталями, которые обычно требуют более крупных машин, но занимает меньше места.

Револьверная головка — 12 позиций, BMT55. Приводной инструмент в каждой позиции — не нужно «колхозить» переходники под конкретную операцию. Скорость смены инструмента высокая, холостое время минимально. Для сложных деталей с большим количеством переходов это даёт прирост производительности в 30–50% по сравнению с ручной переналадкой.

Что получается на практике: деталь из прутка или штучной заготовки зажимается в шпиндель, обрабатывается токарными резцами и фрезами, при необходимости перехватывается контршпинделем для обработки хвостовика — и всё это без участия оператора. Программа написана один раз, станок гоняет серию. Точность держится до конца партии.

HSTY0820 — это не «универсал на все случаи», а инструмент для тех, кто считает нормы времени и борется за каждую минуту машинного времени. Если ваши детали требуют токарки и фрезеровки за один установ — этот станок окупится быстрее, чем вы привыкли ожидать.
