5-осевой обрабатывающий центр с ЧПУ CATO CP1100C — токарная функция и высокий крутящий момент в одном корпусе
Если деталь сложная, а требования к точности жёсткие, приходится гонять заготовку между станками: фрезерным, токарным, потом снова фрезерным. CATO CP1100C закрывает этот вопрос одной установкой. Это 5-осевой горизонтальный обрабатывающий центр, который умеет точить. Совмещение фрезерной и токарной обработки на одном станке — главное, ради чего его берут.
Зачем нужен
CP1100C создан для корпусных деталей из стали, чугуна, нержавейки и титана. Типичные задачи — авиационные кронштейны, корпуса редукторов, детали гидравлики, пресс-формы. Одновременная 5-осевая обработка (оси X, Y, Z, B, C) позволяет подвести инструмент к детали под любым углом. А встроенная токарная функция на оси C (до 500 об/мин) превращает стол в токарный патрон. Деталь, которая раньше требовала двух-трёх перестановок, теперь делается за один проход.
Что с характеристиками
- Шпиндель мощный. Встроенный шпиндель на 12 000 об/мин выдаёт 45 кВт в продолжительном режиме (S1) и 51 кВт при S6-40%. Крутящий момент — 199,9 Нм, на пике 225,5 Нм. Этого хватает, чтобы резать легированную сталь на полной глубине, не снижая подачу.
- Токарный шпиндель отдельный. HSK-T100, 10 000 об/мин, мощность 33 кВт (S1) и 49,5 кВт (S6-40%). Крутящий момент — 423 Нм, на пике 634,5 Нм. Это не «лёгкое протачивание фаски», а полноценное точение с нагрузкой.

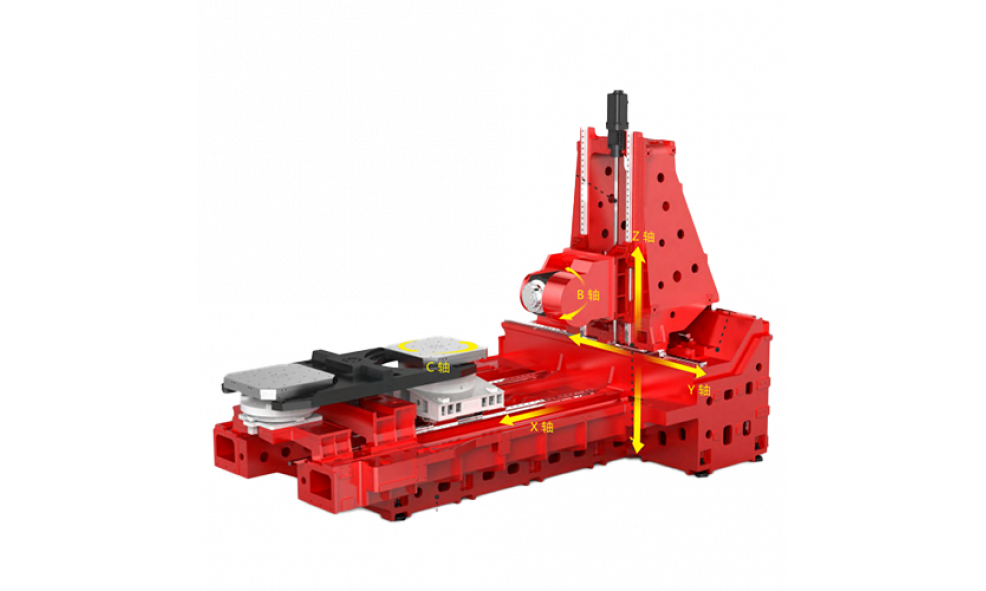

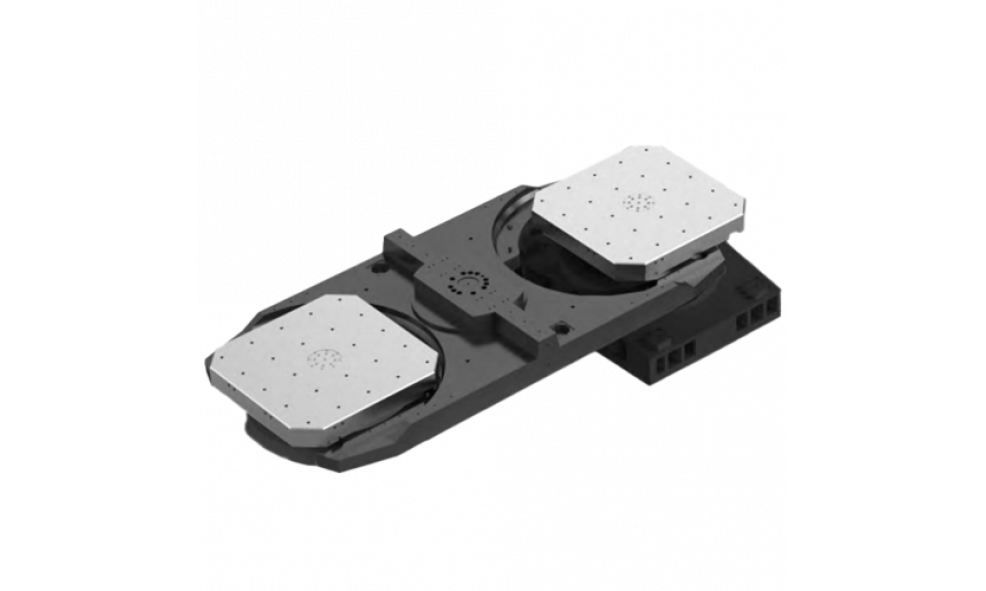

- Рабочие ходы. X: 1 000 мм, Y: 1 250 мм, Z: 1 000 мм. Ось B вращается от -30° до 180°, ось C — полные 360°. Стол диаметром 800 мм держит до 1 500 кг. Деталь размером с колесо погрузчика встанет без вопросов.
- Скорость перемещений. Быстрый ход по всем линейным осям — 42 м/мин. Рабочая подача до 20 000 мм/мин. Станок не тормозит, даже если траектория сложная.
- Магазин на 40 инструментов. Смена инструмента за 8 секунд (инструмент-в-инструмент). Максимальный диаметр фрезы — 125 мм с занятым соседним карманом, 250 мм — если карман свободен. Инструмент длиной до 400 мм и весом до 25 кг.
Почему это выгодно
- Одна установка вместо трёх. Деталь закрепили один раз — фрезернули, просверлили, проточили. Нет погрешности перестановки, нет простоев между станками. Точность позиционирования оси C — 8 угловых секунд, повторяемость — 5 секунд. Деталь выходит с первого раза.
- Снимает много и быстро. Высокий крутящий момент на обоих шпинделях — это съём металла за один проход, а не за десять. Для титана и нержавейки это разница в часы.
- Система ЧПУ на выбор. Siemens Sinumerik One в стандарте. Опционально — Heidenhain TNC640 или собственная CATO C80 Plus. Интеграция в существующий парк без переучивания операторов.

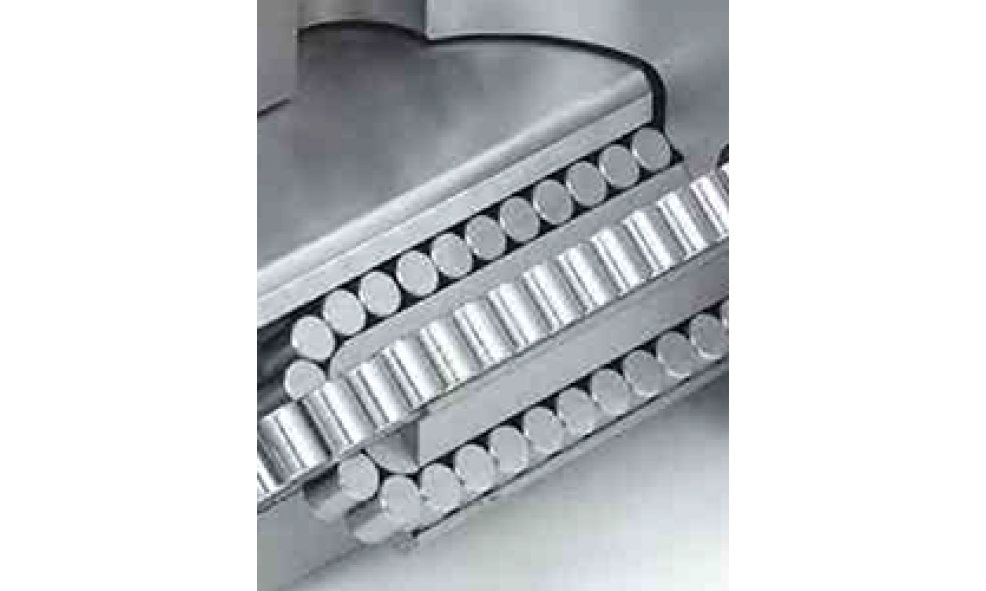

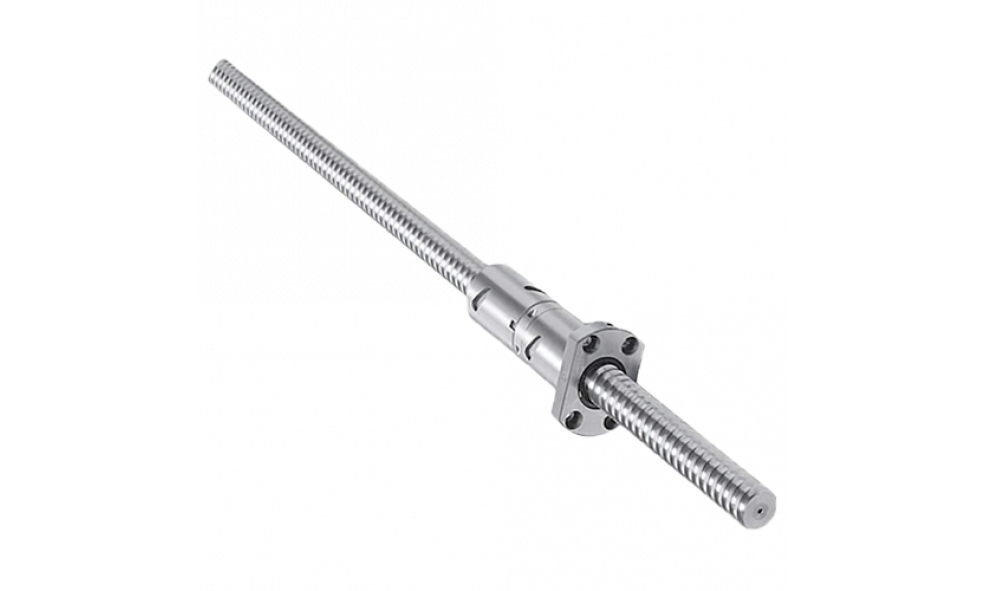

- Жёсткая конструкция. Направляющие оси X — 55 мм, три блока; оси Y — 65 мм, два блока; оси Z — 55 мм, два блока. Шариковые винты Ø55 мм с шагом 16-20 мм. Станок весит 32 тонны. Вибраций нет, точность держится годами.
CATO CP1100C — это станок для тех, кто считает время и металл. Фрезерует, точит, сверлит, нарезает резьбу — за один установ. Без компромиссов по мощности и точности.
