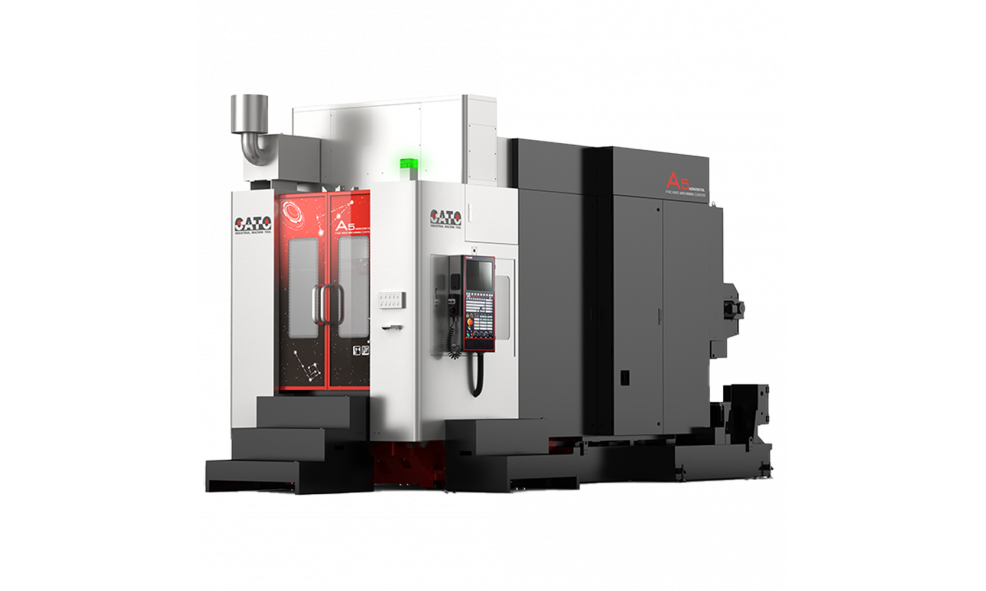

5-осевой горизонтальный обрабатывающий центр с ЧПУ

CATO A7

Хит

Новинка

5-осевой горизонтальный обрабатывающий центр с ЧПУ

CATO A7

Размер стола, мм: 400

Макс. нагрузка на стол, кг: 300

Мощность шпинделя, кВт: 30-34

Узнать цену

Компания CATO

Dongguan CATO Machinery Industry Co., Ltd. (CATO PRECISION MACHINERY (GUANGDONG) CO., LTD) основанная в 2006 году, является национальным высокотехнологичным предприятием, специализирующимся на исследованиях и разработках, производстве, продажах, обслуживании и кадровой стратегии в области высокотехнологичного оборудования с ЧПУ. Штаб-квартира компании находится в Дунгуане, всемирно известном производственном городе, на территории общей площадью около 50 000 квадратных метров.

Интеллектуальные станки CATO включают более 70 моделей в 14 сериях, в том числе пятиосевые обрабатывающие центры с мостовым механизмом, пятиосевые обрабатывающие центры с горизонтальной кареткой, пятиосевые портальные обрабатывающие центры с неподвижной балкой, пятиосевые обрабатывающие центры с мостовым краном, пятиосевые обрабатывающие центры с горизонтальной поворотной головкой, пятиосевые вертикальные обрабатывающие центры и пятиосевые вертикальные обрабатывающие центры с подвижной колонной. Выдающиеся характеристики высокой скорости, точности, интеллектуальности и сетевого взаимодействия в автомобильной, 3C, аэрокосмической, медицинской и других отраслях получили широкое признание среди пользователей.

Продукция компании

Рассчитать лизинг

Стоимость предмета лизинга

1 млн. 50 млн.

Первоначальный взнос

1 тыс. 6 млн.

Срок лизинга

12 мес. 59 мес.

Я даю согласие на обработку моих персональных данных и соглашаюсь с политикой конфиденциальности

Наше предложение

Ежемесячный платеж 470 000 ₽

Сумма договора 14 770 000 ₽

Затраты 470 000 ₽

Экономия 7 770 000 ₽

5-осевой обрабатывающий центр CATO A7: фрезеровка сложных деталей без компромиссов

Когда деталь имеет сложную геометрию, а допуски считаются на микрометры, приходится выбирать между скоростью и точностью. CATO A7 снимает этот выбор — он спроектирован так, чтобы делать и то, и другое одновременно.

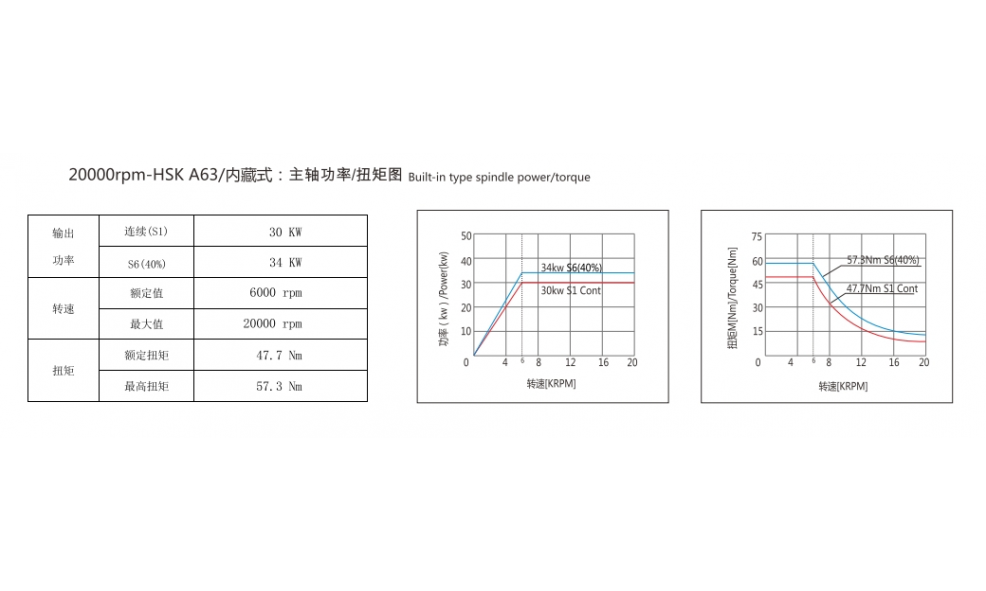

Это 5-осевой горизонтальный центр со встроенным шпинделем на 20 000 об/мин и мощностью 34 кВт (S6). Крутящий момент — 57.3 Нм. Этого хватает, чтобы резать алюминиевые корпуса толщиной в стенку или титановые кронштейны для авиации. Шпиндель — встроенный, без ременной передачи, что даёт минимальное биение и стабильность на высоких оборотах.

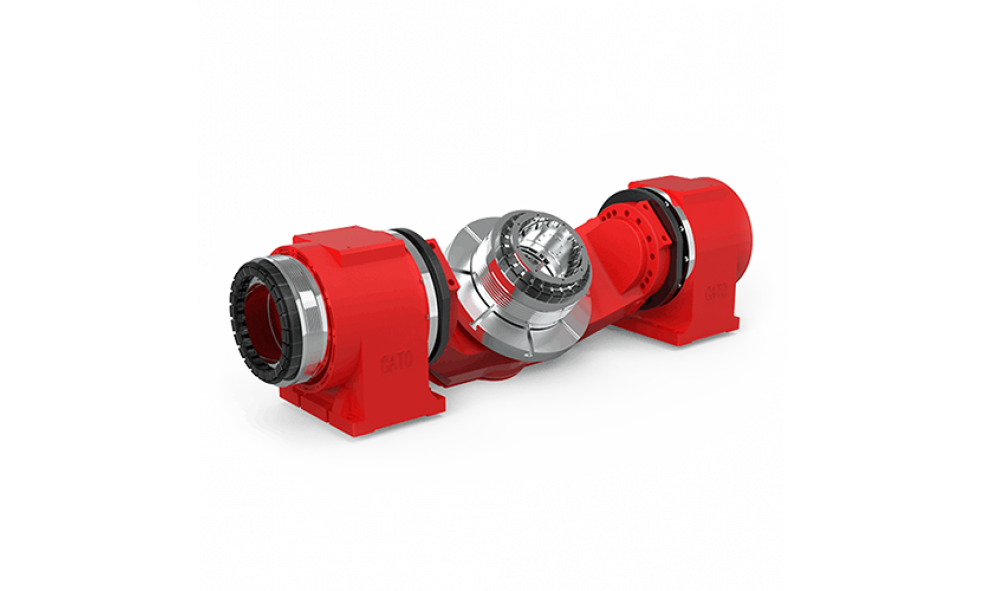

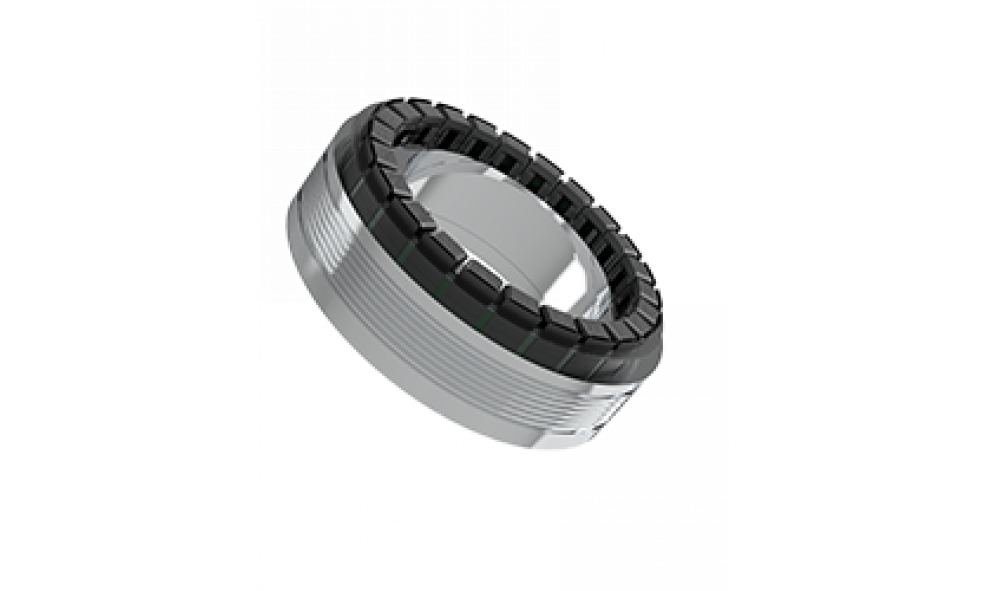

Главная фишка — прямой привод на всех осях. Линейные двигатели на X/Y/Z разгоняют стол до 90 м/мин с ускорением 10 м/с². Поворотные оси A и B тоже на torque motor без редуктора. Это значит: нет люфта, нет износа зубчатой передачи, есть только плавное позиционирование с точностью 10 и 8 угловых секунд соответственно. Деталь можно повернуть в любую сторону — ось A вращается от +90° до –180°, ось B — на все 360°.

Стол диаметром 400 мм держит до 300 кг заготовки. Это не настольный станок — это промышленный инструмент для серийного производства. Магазин на 30 инструментов меняет их за 4 секунды (tool-to-tool). Максимальная длина инструмента — 300 мм, вес — до 8 кг. Подходит для длинных свёрл и тяжёлых фрез.

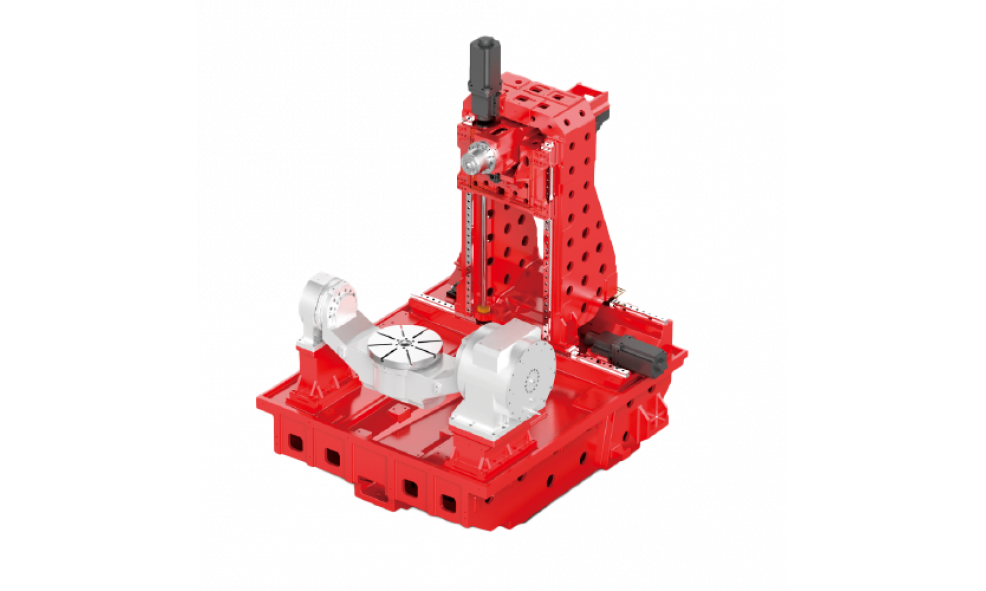

Система ЧПУ — Siemens Sinumerik One (стандарт). Если нужно, можно поставить Siemens 828D или собственный контроллер CATO C80 Plus. Станина — Т-образный ложемент с лестничным дизайном по оси X. Конструкция жёсткая, вибрации гасятся на этапе проектирования, а не постфактум.

Точность позиционирования по линейным осям — 0.01 мм (X) и 0.008 мм (Y/Z). Повторяемость — 0.008/0.006/0.006 мм. Это уровень, когда деталь с первого раза встаёт в сборку без подгонки напильником.

CATO A7 — станок для тех, кто фрезерует сложные детали из алюминия, титана, нержавейки и пластиков. Авиация, медицина, пресс-формы, прототипирование. Везде, где нужны пять осей и высокая производительность.
