CATO
A5 (B-axis as option)
Dongguan CATO Machinery Industry Co., Ltd. (CATO PRECISION MACHINERY (GUANGDONG) CO., LTD) основанная в 2006 году, является национальным высокотехнологичным предприятием, специализирующимся на исследованиях и разработках, производстве, продажах, обслуживании и кадровой стратегии в области высокотехнологичного оборудования с ЧПУ. Штаб-квартира компании находится в Дунгуане, всемирно известном производственном городе, на территории общей площадью около 50 000 квадратных метров.
Интеллектуальные станки CATO включают более 70 моделей в 14 сериях, в том числе пятиосевые обрабатывающие центры с мостовым механизмом, пятиосевые обрабатывающие центры с горизонтальной кареткой, пятиосевые портальные обрабатывающие центры с неподвижной балкой, пятиосевые обрабатывающие центры с мостовым краном, пятиосевые обрабатывающие центры с горизонтальной поворотной головкой, пятиосевые вертикальные обрабатывающие центры и пятиосевые вертикальные обрабатывающие центры с подвижной колонной. Выдающиеся характеристики высокой скорости, точности, интеллектуальности и сетевого взаимодействия в автомобильной, 3C, аэрокосмической, медицинской и других отраслях получили широкое признание среди пользователей.

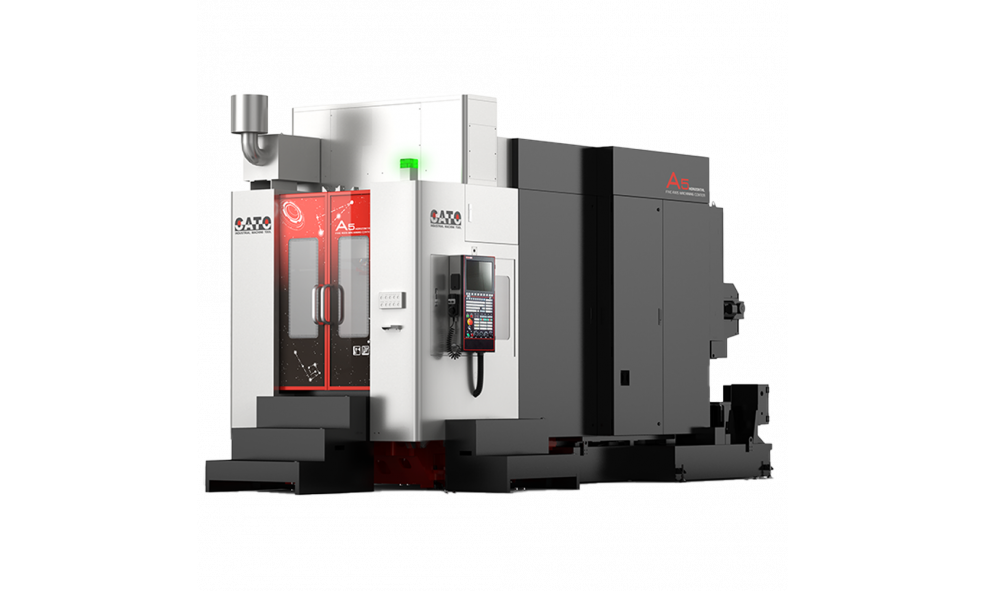

5-осевой обрабатывающий центр CATO A5: прецизионность, скорость, компактность
CATO A5 — это не просто станок для фрезеровки. Это ответ на вопрос «как выжимать максимум из детали, когда каждый микрон на счету». Компактный горизонтальный 5-осевой центр, который берёт скоростью, жёсткостью и повторяемостью на уровне 0.003 мм (с опциональной шкалой). Если вам нужно обрабатывать сложные детали из стали, титана или алюминия за одну установку — вот он.
Назначение

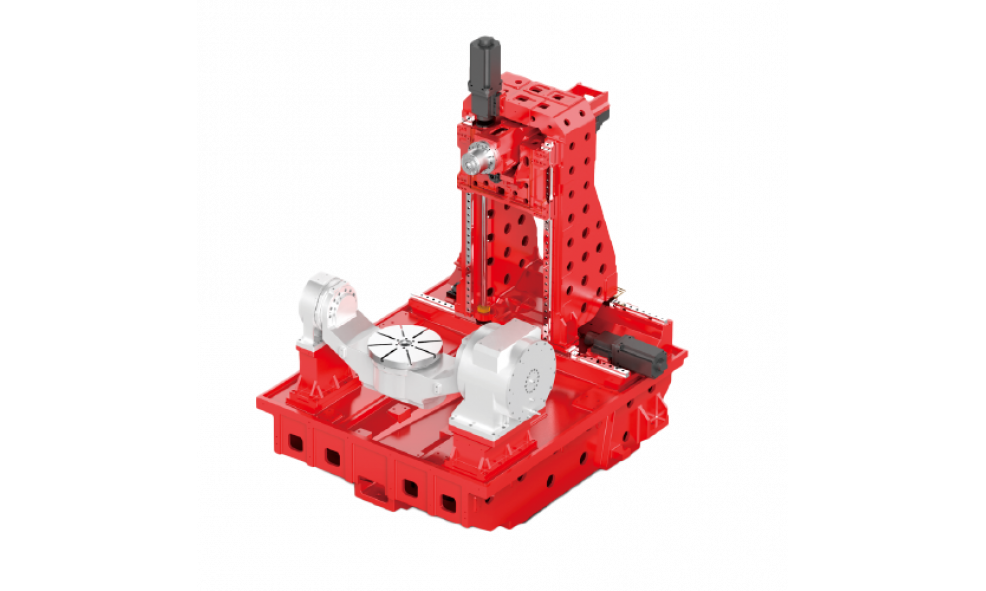

Станок спроектирован для высокоточной 5-осевой обработки небольших и средних деталей: корпуса гидравлики, компоненты пресс-форм, детали для аэрокосмоса, медтехника. Горизонтальная компоновка + ось B (опционально) дают доступ к детали с пяти сторон без перестановок. Результат — выше точность и никаких накопленных ошибок от перебазировок.
Силовая голова: встроенный шпиндель на 20 000 об/мин

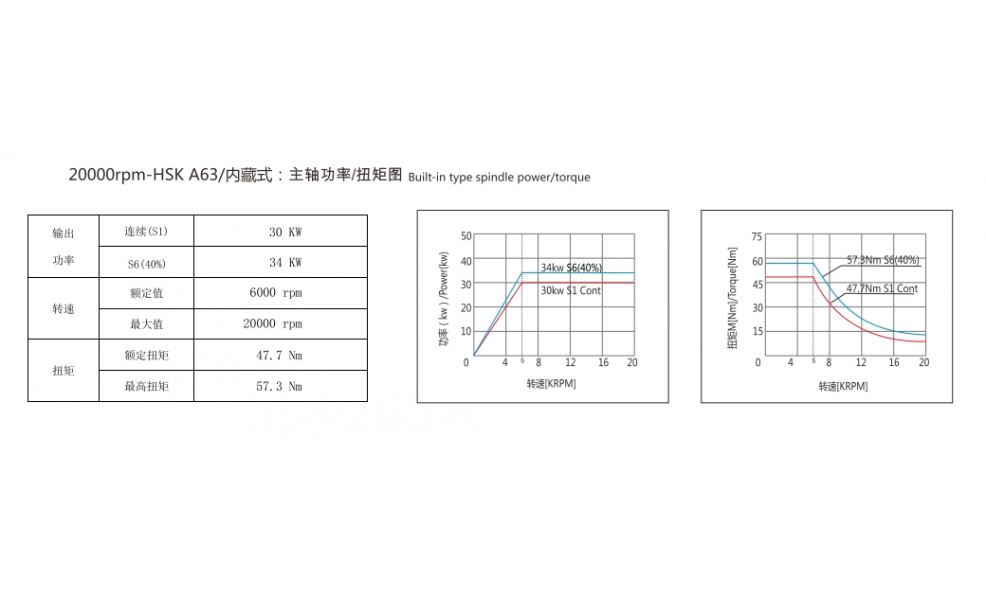

Шпиндель 170-й серии, встроенный тип, конус A63. На режиме S6 (40%) выдаёт 34 кВт и 57.3 Нм. Этого хватает, чтобы резать нержавейку на скоростях, которые раньше считались предельными для такого компактного корпуса. Встроенный шпиндель — меньше вибраций, выше ресурс, точнее обработка.
Скорость и динамика: 90 метров в минуту

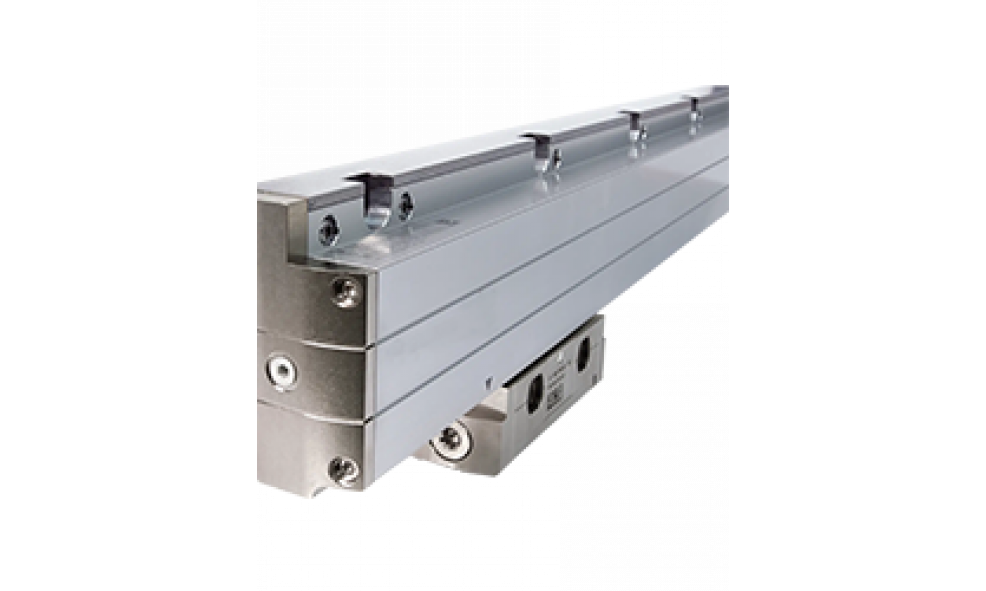

Быстрые перемещения по X/Y/Z — 90 м/мин. Ускорение — 10 м/с² по каждой оси. Станок не «думает», а делает: позиционирование на 0.008 мм, повторяемость 0.006 мм. Если ставите опциональную линейную шкалу, точность поднимается до 0.005 мм, а повторяемость — до 0.003 мм. Это уровень, где человеческий глаз уже не помощник, только измерительная головка.
Поворотный стол: 500 кг нагрузки
Стол 500×500 мм держит до 500 кг. Ось B крутится на 360° с точностью позиционирования 10 угловых секунд, повторяемость — 6 угловых секунд. Скорость вращения — 60 об/мин. Для пятиосевой обработки это золотая середина: достаточно быстро для индексации, достаточно точно для контурного фрезерования.
Магазин инструментов: 30 позиций, смена за 4 секунды
Магазин на 30 инструментов. Максимальный диаметр занятого инструмента — 70 мм (свободный соседний — 110 мм). Длина до 300 мм, вес до 8 кг. Время смены «инструмент-в-инструмент» — 4 секунды. В серийном производстве эти секунды складываются в часы сэкономленного времени.
Система ЧПУ: Siemens Sinumerik One в стандарте
Базовая комплектация — Siemens Sinumerik One. Можно поставить Siemens 828D или собственную разработку CATO C80 Plus. Sinumerik One — это не просто управление, это цифровой двойник: моделирование обработки до того, как шпиндель коснулся заготовки. Для сложных 5-осевых траекторий — must have.
Кому это нужно
Токарно-фрезерные участки, выпускающие детали с допусками H6-H7. Производители пресс-форм, где каждый час простоя — потерянные деньги. Аэрокосмические субподрядчики, которым нужна прослеживаемость и стабильность. И любой технолог, который устал объяснять, почему «на том станке не получается». На CATO A5 — получается.
