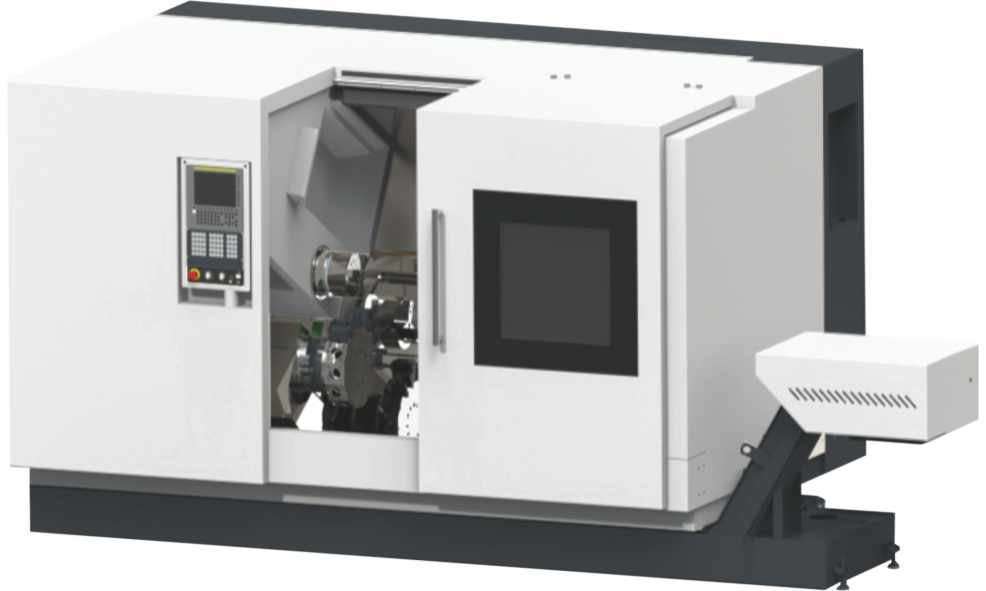

BLIN BL-H55SY2: Токарный автомат, который берёт на себя всё

Если на участке идёт серийное производство сложных деталей из прутка, вопрос производительности стоит остро. BLIN BL-H55SY2 — это не просто токарный станок с ЧПУ, а полноценный обрабатывающий центр продольного точения. Он спроектирован так, чтобы взять заготовку и выдать готовую деталь за один установ, без передачи на другой станок. Два шпинделя, две револьверные головки и ось Y — вот его главные козыри.

Станок собран на наклонной станине (60°). Такая конструкция — классика для тяжёлых режимов резания: стружка сыплется вниз, не забивая зону обработки, а жёсткость станины позволяет снимать приличные припуски без вибраций. Роликовые направляющие THK обеспечивают долгую геометрическую точность — ресурс ходовых частей тут серьёзный.

Главный шпиндель — электрошпиндель на 17,5 кВт с моментом до 210 Нм. Диаметр прутка, который проходит через него — 74 мм. Этого хватает для большинства задач среднего и крупного серийного производства: валы, втулки, фитинги, детали гидравлики. Задний шпиндель (6") тоже электрошпиндель, 13 кВт. Он подхватывает деталь после отрезки и дорабатывает с обратной стороны — подрезка торца, сверление, нарезание резьбы. Деталь выходит из станка готовая.

Две револьверные головки BMT55 — по 12 инструментов каждая. Итого 24 позиции. Этого хватает для сложной детали с десятком переходов, без остановки на переоснастку. Приводной инструмент — 2,7 кВт, до 4000 об/мин. Фрезеровать лыски, пазы, сверлить радиальные отверстия — всё это делается на станке без съёма детали. Ось Y (ортогональная, ход ±40 мм) добавляет возможность внеосевого фрезерования и сверления. Это уже уровень пятиосевой обработки, хотя конструктивно станок остаётся двухосным с дополнительными возможностями.

Точность позиционирования по X/Y/Z — ≤0,008 мм, повторяемость — ≤0,005 мм. Ось C шпинделя позиционируется с точностью ≤20 угловых секунд. Это позволяет делать точные угловые отверстия и пазы без люфтов. Время индексации револьверной головки на 30° — 0,35 секунды с блокировкой, 0,12 секунды — без. Смена инструмента практически не влияет на общее время цикла.

Быстрое перемещение по осям X и Z — 24 м/мин, по Y — 12 м/мин. Для станка весом 6,6 тонны это хороший показатель. Гидравлический бак на 30 литров, бак СОЖ на 200 литров — система готова к длительной работе без дозаправки. Общая мощность — 50 кВА. Станок тяжёлый, энергоёмкий, рассчитан на промышленную эксплуатацию в две-три смены.

Из дополнительных опций: универсальная расточная головка, торцевая фреза и задняя бабка. Если в деталях есть глубокие отверстия или длинные валы — задняя бабка даёт дополнительную жёсткость. Система ЧПУ — FANUC 0i TF или SIEMENS 828D. Выбираете ту, под которую у вас есть программисты или наработки.

Кому это нужно. Токарный автомат BL-H55SY2 — решение для участков, где деталей много, а времени на перестановки нет. Один станок заменяет два-три обычных токарника с операторами. Если у вас партии от сотен штук, сложная геометрия, требования к точности 0,01 мм — этот станок окупится за счёт сокращения цикла и исключения брака при передаче между операциями.
