Назначение

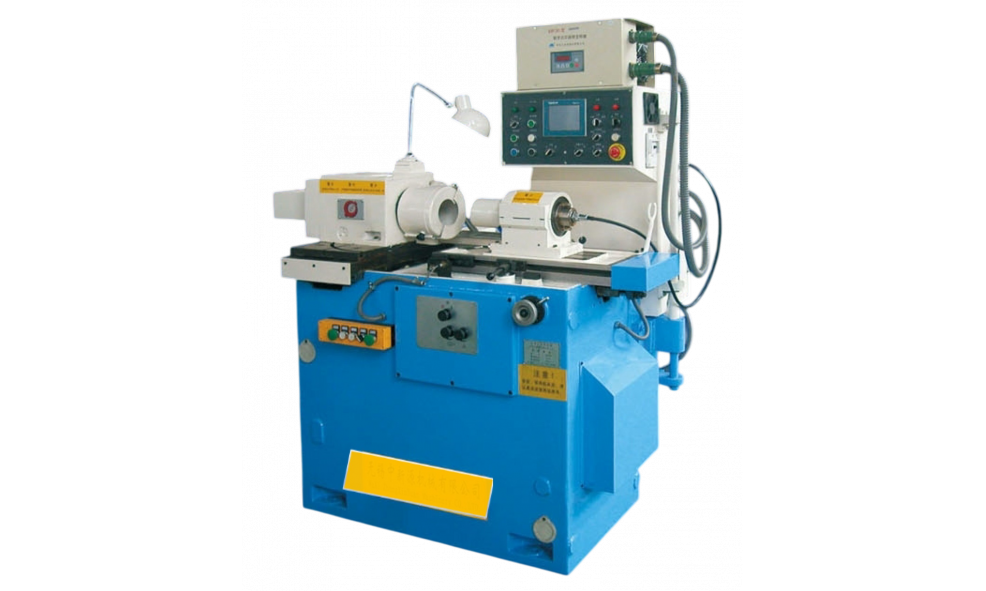

WELLON MK215A — это внутришлифовальный станок с ЧПУ, который проектировали для серийного производства точных деталей. Если вам нужно обрабатывать отверстия в закаленных сталях, чугуне или цветных сплавах — это аппарат, который делает допуски в микроны без участия оператора. Типичные задачи: гильзы цилиндров, втулки подшипников, шестерни с внутренним профилем, корпусные детали гидравлики. Станок заточен на то, чтобы держать геометрию отверстия в пределах 0,002 мм по круглости и 0,003 мм по цилиндричности, и выдавать стабильный результат на партии.

Особенности конструкции

Тут несколько решений, которые объясняют, почему точность не плывет.

• Направляющие. Двойные V-образные направляющие с перекрестными роликами — это не дешевая каретка на шариках, а предварительно нагруженный узел. Выборка люфтов заложена конструктивно, жесткость на кручение высокая. Подача через шариковый винт с сервоприводом — никакого скольжения, только качение.
• Шпиндель. Высокоскоростной электрический шпиндель питается от статического частотного преобразователя. Это не ременная передача, которая вибрирует и греется. Обороты задаются программой, шпиндель выходит на режим без рывков. Мощность подобрана так, чтобы резать твердые сплавы без перегрузки на малых оборотах.
• Система ЧПУ. Сенсорный экран, на котором выставляют параметры шлифования. Оператору не надо лезть в G-код — достаточно ввести диаметр, глубину, припуск и режимы резания. Станок сам рассчитает траекторию и компенсирует износ круга.
• Электроника. Импортные компоненты — не абстрактное «качественные комплектующие», а конкретные драйверы и контроллеры от проверенных поставщиков. Это значит, что станок не вылетает в ошибку посреди смены, и запчасти есть на рынке.

Параметры обработки

Цифры, которые получаются на выходе, говорят сами за себя:

• Круглость отверстия — 0,002 мм. Это предел для большинства гидравлических и топливных систем.
• Цилиндричность — 0,003 мм. Никаких бочек или конусов по длине отверстия.
• Разброс размеров — 0,012 мм. Детали из одной партии взаимозаменяемы без подбора.
• Шероховатость — Ra 0,4 мкм. Чистота обработки, которая не требует финишного хонингования.

Преимущества для производства

Первое — стабильность. Станок не устает к концу смены, не требует подстройки после обеда. Второе — время цикла. Высокоскоростной шпиндель и жесткие направляющие позволяют снимать припуск быстрее, чем на станках с консольным расположением шпинделя. Третье — входной порог. Система ЧПУ с сенсорным экраном сокращает время наладки: оператор средней квалификации перестраивает станок на новую деталь за 15–20 минут, а не полсмены.

Если коротко: станок решает задачу «сделать точное отверстие в твердом металле — и повторить это сто раз подряд». Без сюрпризов.
