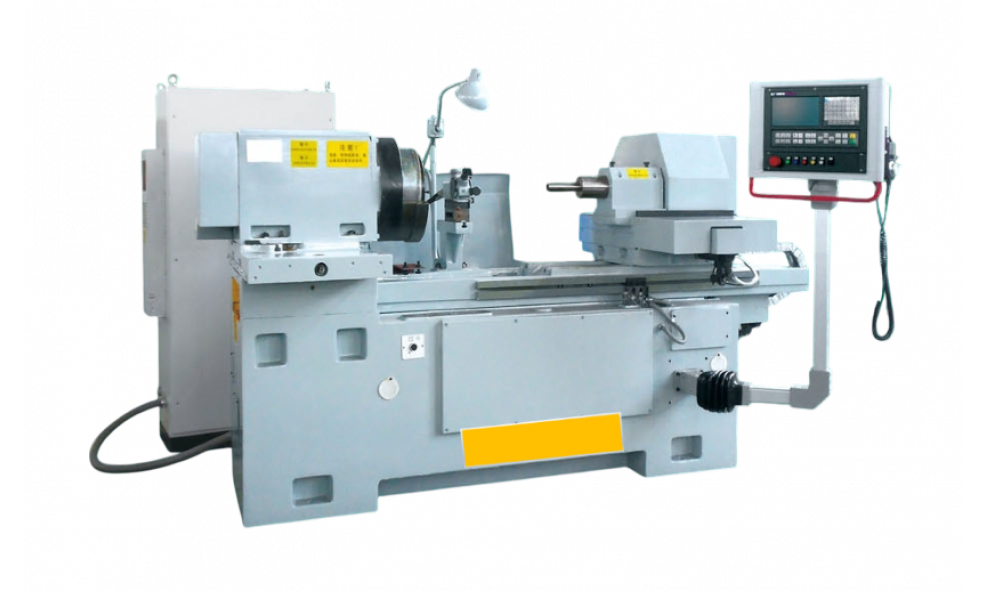

Внутришлифовальный станок с ЧПУ WELLON MK2120B

Чистовую обработку отверстий, торцов и внутренних поверхностей деталей сложно представить без точного и жесткого оборудования. WELLON MK2120B — это станок, который берёт на себя задачи с допусками до сотых долей миллиметра. Предназначен для серийного и мелкосерийного производства: от зубчатых колёс и гильз до корпусных деталей, где важна каждая сотая.

В основе — цельнолитая станина. Она гасит вибрации и не деформируется под нагрузкой. Плоско-V-образные направляющие с пластиковым покрытием держат геометрию годами, а доводочные роликовые направляющие типа «ласточкин хвост» отвечают за плавность подачи. Никаких люфтов и рывков.

Управление — Siemens 808D. Двухосевая связь с PLC и жидкокристаллический дисплей. Система понимает, что происходит на шпинделе, и корректирует подачу в реальном времени. Сервоприводы с шариковыми винтами по двум осям, а на оси возвратно-поступательного движения стоит бесступенчатый редуктор — крутящий момент там, где он нужен, без потери скорости.

Шпиндель шлифовального круга — механический или электрический, с частотным преобразователем. Бесступенчатое регулирование оборотов под любой материал: от закалённой стали до чугуна. Оснастка — трёхкулачковый патрон, гидравлический силовой патрон или мембранное приспособление. Переход между деталями занимает минуты.

Результаты обработки:

• Круглость отверстия — 0,002 мм
• Цилиндричность — 0,004 мм
• Шероховатость — Ra 0,4 мкм
• Разброс размеров — 0,015 мм
• Перпендикулярность торца к оси отверстия — 0,012 мм
• Шероховатость торца — Ra 0,8 мкм
• Биение делительной окружности (для зубчатых деталей) — 0,04 мм

Эти цифры означают одно: деталь выходит из станка готовая к сборке. Доводка напильником не понадобится. Электрошкаф вынесен отдельно — меньше греется, проще обслуживать. Станок не капризничает и не требует танцев с бубном при каждой смене оснастки.

WELLON MK2120B — это когда точность зашита в конструкцию, а не в удачу оператора.
