WELLON C5235D: Токарно-карусельный станок для работы с крупными деталями

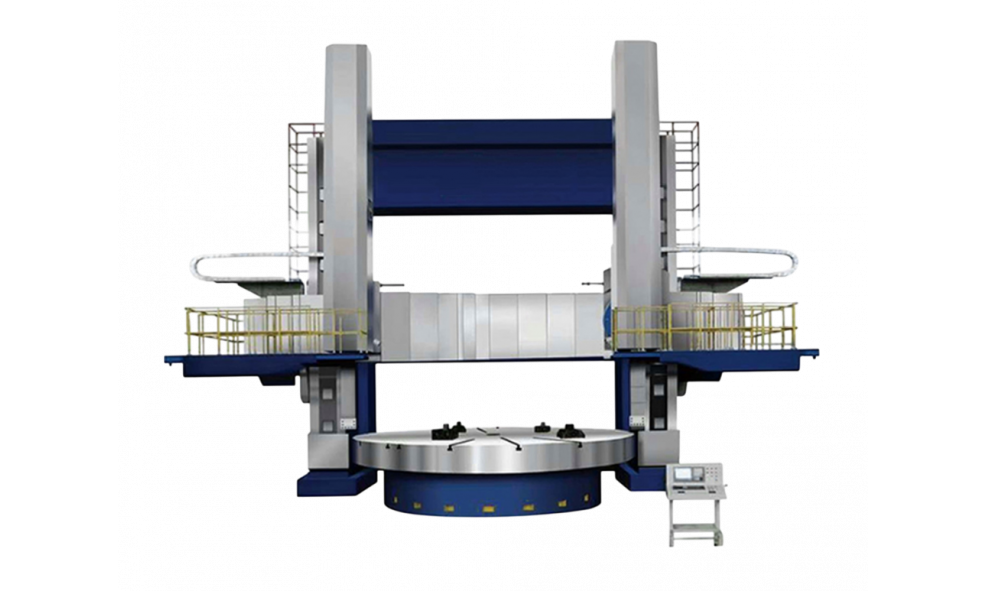

Двухстоечный токарно-карусельный станок WELLON C5235D спроектирован для обработки крупногабаритных деталей весом до 20 тонн. Если ваша задача — точение, расточка или подрезка торцов у поковок, литья или сварных конструкций диаметром до 3,5 метров, эта модель даёт запас по жёсткости и моменту, которого обычно не хватает универсальным станкам.

Что он может

Станок берёт заготовки диаметром до 3500 мм и высотой до 2000 мм. Диаметр планшайбы — 2830 мм. Этого хватает, чтобы установить крупную турбинную крышку или корпус редуктора без перевесов и консолей.

Стол вращается от главного двигателя мощностью 55 кВт (AC-сервопривод). Доступно 16 ступеней скорости в диапазоне 2–63 об/мин. На малых оборотах — 2–10 об/мин — станок выдаёт крутящий момент 63 кН·м. Это позволяет снимать припуски с поковок из нержавейки или жаропрочных сталей без вибраций и «залипания» резца.

Два резцедержателя работают независимо. Правый — с усилием резания 35 кН, левый — 28 кН. Можно вести черновую обработку одним суппортом, а чистовую — вторым, не переставляя инструмент. Или работать двумя резцами одновременно, снимая в два раза больше металла за проход.

Горизонтальный ход каждого суппорта — 1900 мм. Вертикальный — 1000 мм (опционально 1250 мм). Этого хватает, чтобы проточить высокие фланцы или расточить глубокие отверстия без переустановки детали.

Почему это удобно

• Две стойки, одна балка. Конструкция с двумя колоннами и подвижной поперечиной жёстче одностоечных схем. Балка перемещается по высоте на 1250 или 1650 мм — можно обрабатывать и низкие, и высокие детали без перенастройки.
• Планшайба с «мёртвой» хваткой. Крутящий момент 63 кН·м — это не рекламная цифра. На практике станок берёт закалённые поковки твёрдостью HRC 40–45 без рывков и остановок. Для сравнения: на станках с моментом 40–50 кН·м на таких режимах уже начинается «визг» и дробление.
• Два суппорта — два прохода. Не нужно гонять одну каретку туда-сюда. Пока правый резец снимает черновой слой, левый уже зачищает торец. На партии из 10–15 деталей это даёт выигрыш 20–30% по времени.
• Запас по весу. Максимальная нагрузка на стол — 20 тонн. Станок не «проседает» и не теряет точность, когда на планшайбе тяжёлая отливка. Реальная точность обработки — в пределах IT8–IT9 при соблюдении режимов.

Кому подойдёт

WELLON C5235D — станок для тех, кто регулярно обрабатывает детали весом от 3 до 20 тонн: корпуса турбин, станины прессов, крупные шестерни, барабаны лебёдок, фланцы трубопроводов. Если на производстве такие детали идут серийно, двухстоечная схема с двумя суппортами и мощным шпинделем окупается быстрее, чем одностоечный станок с одним резцедержателем.

Габариты станка — 6400×5050×5200 мм, вес — 40–43 тонны. Потребуется фундамент с усилением и подъезд для погрузчика или мостового крана. Но если место и инфраструктура позволяют, C5235D закрывает нишу между лёгкими карусельными станками (до 5–8 тонн) и тяжёлыми (от 30 тонн), где цена и габариты уже совсем другие.
