SHANGHAI OTURN MACHINERY CO., LTD. — ваш надежный производитель специализированного оборудования.
Основные отрасли, для которых предназначены наши машины и производственные линии, включают в себя различные промышленные клапаны, фитинги, фланцы, детали строительной техники, энергетику, судостроение, пресс-формы и другие отрасли. Профессиональная команда проектировщиков производственных линий по изготовлению клапанов, от создания сборочной линии литья до механической обработки, тестирования и сварки различных типов промышленных клапанов, обладает богатым опытом работы на рынке и множеством успешных проектов.
OTURN YMC-1640R: Когда деталь не влезает в обычный станок

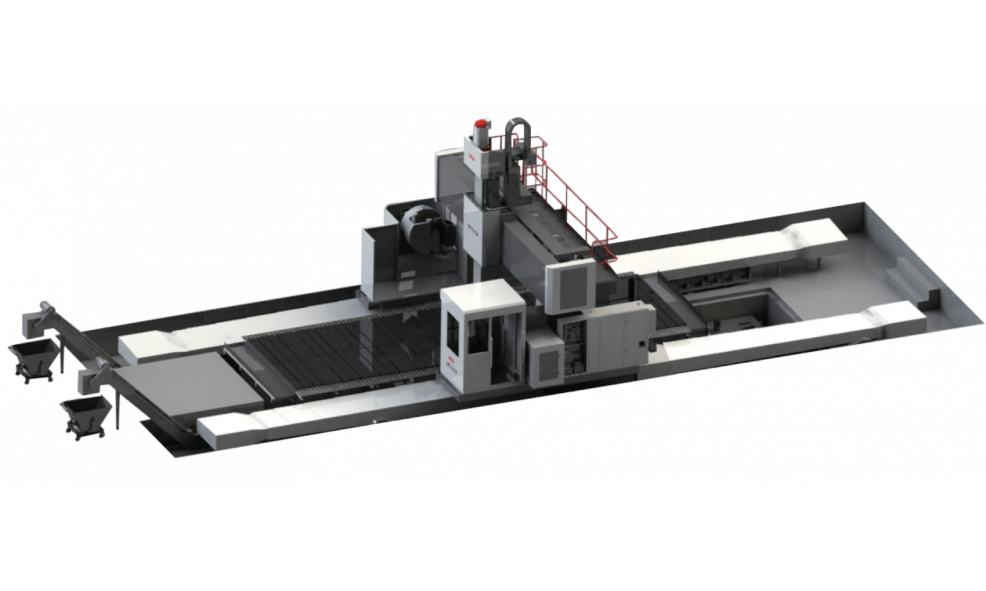

Представьте: вам нужно обработать корпус длиной 17 метров, фрезернуть пазы в плите шириной три метра или расточить отверстия в крупногабаритной оснастке. Обычные обрабатывающие центры пасуют — не хватает ни стола, ни хода по осям. Для таких задач и создан 3-осевой портальный центр с ЧПУ OTURN YMC-1640R.
Это не просто «большой станок». Это машина, построенная вокруг конкретной задачи: обработка длинномерных и широких деталей из стали, чугуна и алюминия с точностью, которую вы ждёте от промышленного оборудования. Ход по оси X — 17250 мм, по Y — 4500 мм, по Z — 1500 мм. На стол размером 17000×3000 мм можно положить заготовку весом до 7 тонн. Семь тонн металла — это не предел, а рабочая нагрузка.
Шпиндель с конусом BT50 — это про жёсткость и крутящий момент. Два диапазона оборотов: до 3500 и до 4500 об/мин. Мощность — 30 кВт (пиковая 37 кВт). Не для гравировки, а для съёма толстого слоя металла за проход. Кстати, поворотная фрезерная головка даёт доступ к детали под углом — не нужно переставлять заготовку для обработки наклонных плоскостей, пазов под углом или фасок.
Дисковый магазин на 30 или 60 инструментов — не рекорд для мелкосерийного производства, но для крупногабаритной обработки этого хватает. Максимальный диаметр инструмента — 110 мм, длина — 350 мм, вес — до 18 кг. Станок не ограничивает вас в выборе оснастки.
Скорости: быстрые перемещения по осям X и Z — 12 м/мин, по оси Y — 10 м/мин. Рабочая подача G01 — 6 м/мин. Для станка весом 135 тонн это нормально: стабильность здесь важнее гонки. И да, 135 тонн — это не опечатка. Станина из чугуна гасит вибрации, которые убили бы точность на лёгкой раме.
Габариты станка потребуют отдельного фундамента, а для подключения — 100 кВА мощности и пневмолиния с давлением 6–10 кг/см². Бак СОЖ на 1500 литров — без долива на смену. Это не компромисс, это промышленный стандарт.
Кому это нужно: производителям крупногабаритных корпусов, рам, станин, пресс-форм, штампов, оснастки для судостроения, энергетического машиностроения и тяжёлого металлообрабатывающего производства.
Коротко: если деталь длиннее 12 метров, шире двух метров или тяжелее 5 тонн — YMC-1640R решит задачу за один установ. Без перестановок, без компромиссов по точности, без «а давайте сварим из двух половин».
