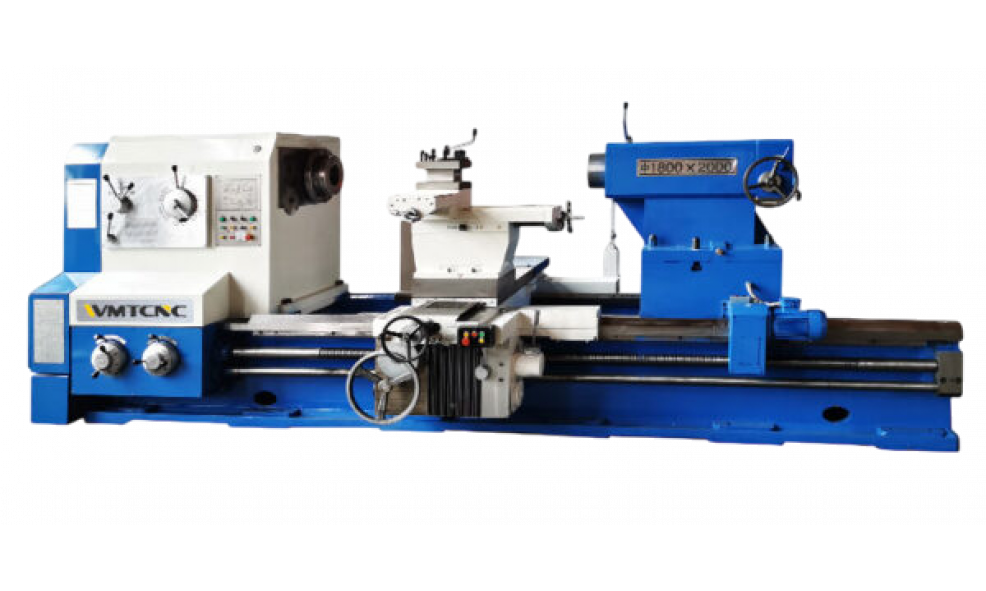

Токарно-винторезный станок WMT CNC CW61180: обработка деталей весом до 10 тонн

Когда заготовка весит под десять тонн, а диаметр детали больше полутора метров, любительские станки отпадают сразу. WMT CNC CW61180 — это тяжёлая артиллерия для реального производства. Его задача — точить, растачивать, нарезать резьбу на крупногабаритных деталях из стали, чугуна и цветных сплавов. Без компромиссов по жёсткости и точности.

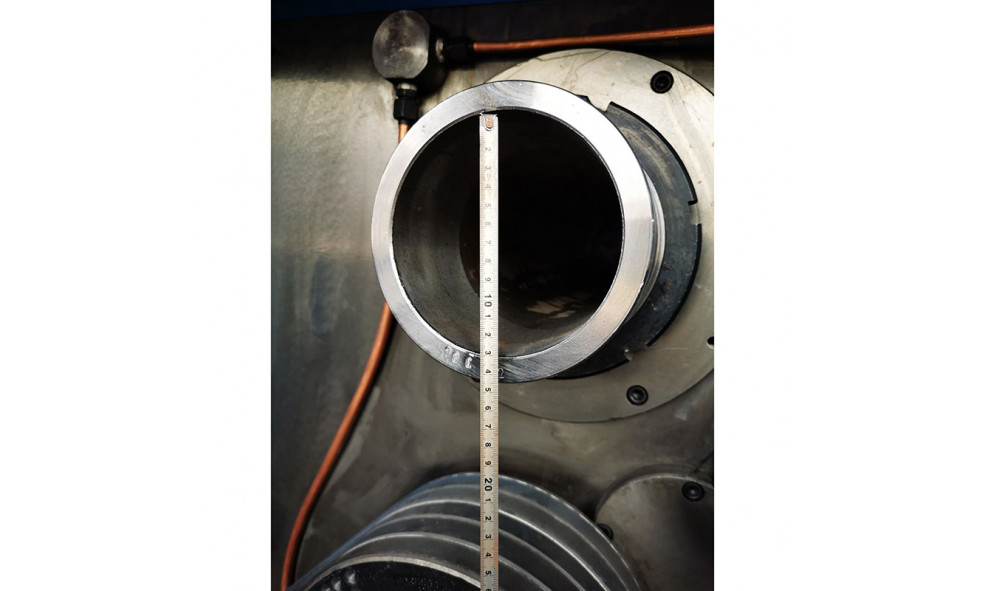

Станина шириной 1100 мм — это не цифра для красоты. Она гасит вибрации, которые неизбежны при съёме больших припусков. Максимальный диаметр обработки над станиной — 1800 мм. Над суппортом — 1380 мм. Если нужно проточить корпус редуктора или вал турбины, проблем с габаритами не будет. Длину заготовки выбираете под себя: от 1,5 до 6 метров. Шпиндель с проходным отверстием 130 мм и передним конусом Метрический 140 — посадка тяжёлых патронов и планшайб без люфтов.

Скоростей вращения шпинделя — 21 ступень, от 2 до 200 об/мин. Диапазон перекрывает и черновую обдирку на низких оборотах с большим моментом, и чистовую обработку. Главный двигатель — 22 кВт. Этого хватает, чтобы вести резец сечением 45×45 мм в стали без остановок и перегрузок.

Резцедержатель — механическая коробка подач. 56 видов подач на оборот шпинделя. Продольная подача — от 0,05 до 6 мм/об, поперечная — от 0,1 до 12 мм/об. Настройка гитарой сменных шестерён, без электроники, — это надёжность. Вышел из строя контроллер на ЧПУ-станке? Встало производство. Здесь — механическая классика, ремонтируется кувалдой и прямыми руками. Быстрое перемещение суппорта — 3470 мм/мин по продольной. Отдельный двигатель на 1,5 кВт.

С резьбами — полный порядок. 44 вида метрической (шаг от 1 до 120 мм), 31 вид дюймовой (28–1/4 нитки на дюйм), 45 видов модульной (0,5–60 мм) и 38 видов шаговой. Нарезать можно любую резьбу, которая встречается в тяжёлом машиностроении: от крепёжной до ходовых винтов.

Задняя бабка с конусом МТ6 и ходом пиноли 300 мм — для центрового сверления глубоких отверстий и поддержки длинных валов. Продольное смещение корпуса — ±25 мм, чтобы выставлять конус при точении длинных деталей. Максимальная нагрузка на станок — 10 тонн. Опционально можно усилить до 25 тонн — для совсем тяжёлых поковок.

Система охлаждения — насос 45 л/мин, 90 Вт. Поливает зону резания без перебоев, не даёт перегреть резец и деталь. Приводные ремни V-типа (2540С/2880С) передают крутящий момент без проскальзывания.

Кому это нужно? Механообрабатывающим цехам, которые ремонтируют горно-шахтное оборудование, производят валы для компрессоров, корпуса насосов или детали пресс-форм. Если ваша деталь не влезает в обычный станок и весит как легковой автомобиль — CW61180 ваш вариант.
