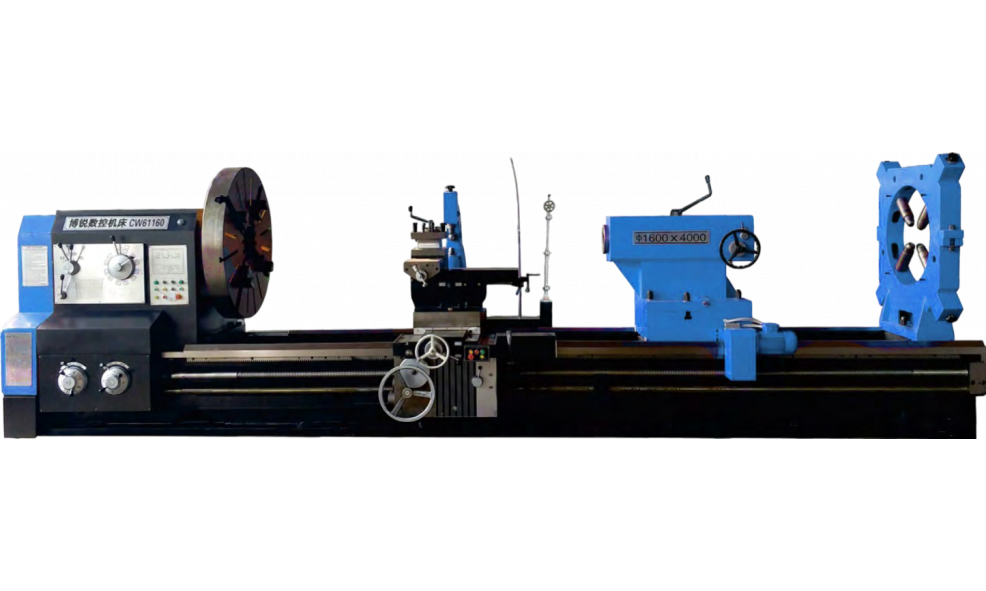

Токарно-винторезный станок BORUI CNC CW61140G — когда заготовка весит 20 тонн

Токарная обработка деталей весом под тридцать тонн и диаметром под два метра — это не про «поставил и точит». Это про жёсткость станины, мощность шпинделя и способность станка выдержать вибрации при снятии слоя металла с поковки. CW61140G от BORUI CNC — это именно такой станок. Не универсал для мелкой серийки, а промышленная машина для единичного и мелкосерийного производства крупногабаритных валов, осей, роликов, шкивов и корпусных деталей.

Главное — габариты и станина

Максимальный диаметр обработки над станиной — 1800 мм. Над суппортом — 1380 мм. Длина заготовки — от 1500 мм до 10 метров. Если нужно больше — заказываете исполнение до 20 метров. Станина цельная, ширина направляющих 1100 мм. Это не сборная конструкция на болтах, а монолит, который не «гуляет» под нагрузкой. Для деталей весом в 10–15 тонн это критично: люфт в стыках станины превращает обработку в угадайку по допускам.

Шпиндель и мощности

Диаметр проходного отверстия шпинделя — 130 мм. Это значит, что через станок можно пропускать длинномерные заготовки (вал длиной 8 метров спокойно базируется в патроне и задней бабке). Диапазон скоростей — от 2 до 200 об/мин. Да, это не высокооборотистый станок для чистовой обработки алюминия. Это низкие обороты с высоким крутящим моментом для снятия толстой стружки с поковок и проката. Мощность главного двигателя — 22 кВт с переключением на 6 ступеней. Подшипники шпинделя — прецизионная серия P5 (NN3040K/P5 и другие). Это класс точности для станков, где биение в шпинделе не должно превышать сотых долей миллиметра.

Суппорт и резьбы — полный набор

Ход по оси X — 900 мм. Этого хватает, чтобы проточить деталь диаметром почти метр над суппортом без перестановки резца. Быстрое перемещение большого суппорта — 3740 мм/мин. Не рекорд, но для станка массой 20+ тонн — нормально: инерция здесь огромная, и гнать суппорт как на токарном автомате не получится физически.

Набор резьб — отдельная история. 44 вида метрической (шаг от 1 до 120 мм), 31 вид дюймовой (24–1/4 T.P.I.), 45 видов модульной (0.5–60 мм) и 38 видов по диаметральному шагу. Это покрывает практически любые стандарты: от трубной резьбы до ходовых винтов и зубчатых колёс. Если вам нужно нарезать резьбу с шагом 120 мм на валу длиной 10 метров — вы знаете, на чём это делать.

Точность и оснастка

Круглость обработанной детали — 0.01 мм на диаметре 100 мм. Плоскостность торца — 0.03 мм на 300 мм. Для станка таких габаритов это хороший показатель. Конечно, не швейцарский токарный автомат с точностью под микроны, но для машиностроения средней точности — в допуск попадаете стабильно.

Патрон — ручной, четырёхкулачковый, самоцентрирующийся, диаметром 1400 мм. Задняя бабка с электрическим приводом (ход пиноли 300 мм, конус метрический 100 или 80 — в зависимости от длины станка). Револьверная головка — вертикальная, 4-позиционная, под державку 45×45 мм. Для станков длиной от 3 метров предусмотрены люнеты (диаметр до 800 мм) и следящие люнеты (до 260 мм).

Электрика и монтаж

Общая электрическая мощность — 60 кВА. Это не станок для гаража на 220 вольт. Потребуется полноценное трёхфазное подключение. Габариты: ширина 2350 мм, высота 2400 мм. Длина — от 4.9 до 13.6 метра в зависимости от исполнения. Вес — от 19.5 до 29.2 тонны. Фундамент под такой станок заливается отдельно, с виброизоляцией.

Вывод. BORUI CNC CW61140G — станок для тех, кто работает с крупногабаритными деталями. Если ваша продукция — валы длиной 8 метров, шкивы диаметром метр и корпуса весом под 10 тонн — это ваш вариант. Если же вы точите втулки до 100 мм — посмотрите в сторону меньших моделей. Здесь каждый миллиметр габаритов и каждый килограмм веса оправдан только одной задачей: снимать металл с больших заготовок без потери точности.
