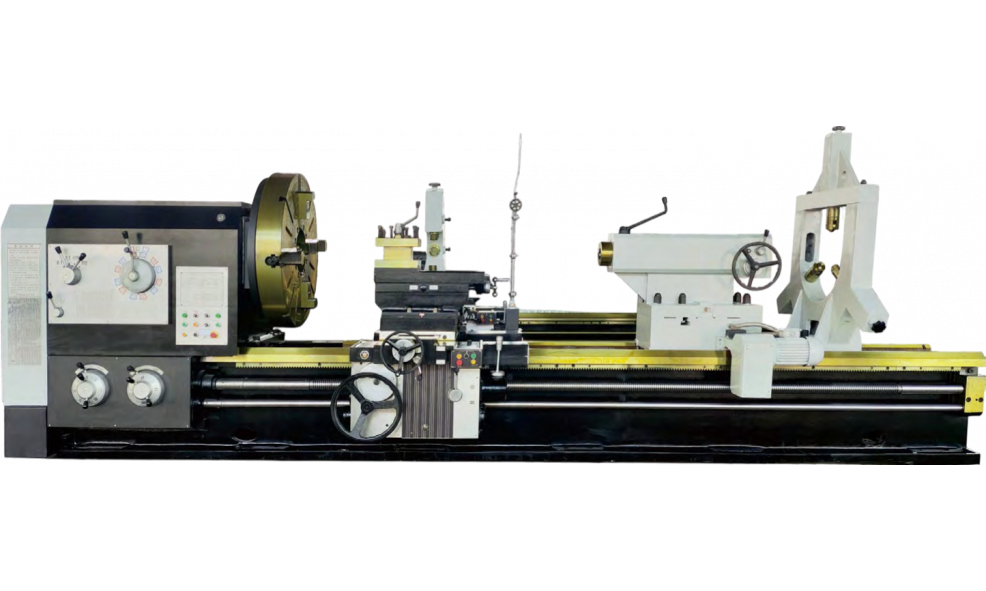

Токарно-винторезный станок BORUI CNC CW61125B: когда заготовка не влезает в обычный станок

Этот станок из серии CW61100B — ответ на вопрос «как точить детали диаметром больше метра и длиной до 20 метров». CW61125B берёт заготовки диаметром до 1250 мм над станиной и до 860 мм над суппортом. При этом длина обработки — от 1500 мм до 10 000 мм в стандарте, а под заказ — до 20 метров. Если ваша деталь не помещается в обычный токарник — это тот случай, когда смотришь именно на эту модель.

Главное здесь — цельная станина. Не сварная, не составная. Ширина направляющих 755 мм — это запас жёсткости, который гасит вибрации на длинных проходах. Тяжёлое резание — не проблема. Точность обработки заявлена честно: круглость 0,01 мм на диаметре 100 мм, плоскостность 0,03 мм на 300 мм. Для станка весом от 10 до 19 тонн (в зависимости от длины) это рабочая точность, а не лабораторная.

Шпиндель на прецизионных подшипниках NN3040K/P5 и NN3034K/P5 с конусом 1:20 и проходным отверстием 130 мм. Диапазон скоростей — 3.15–315 об/мин, 21 ступень вперёд и 12 назад. Главный двигатель — 18 кВт с шестью уровнями. Этого хватает, чтобы снимать приличный слой без дрожи.

Суппорт интересен: продольная подача — 64 ступени от 0.06 до 24.3 мм/об, быстрое перемещение большого суппорта — 4 метра в минуту. Это не «медленно и печально», а рабочий темп. Резьбовые возможности: 44 вида метрической резьбы (шаг от 1 до 120 мм), 31 вид дюймовой, 45 модульных и 38 по диаметральному шагу. Для ремонтных мастерских и единичного производства — универсальный набор.

Задняя бабка с электрическим приводом — удобно, когда деталь тяжёлая, а подкатывать её вручную не хочется. Пиноль диаметром 160 мм с ходом 300 мм и метрическим конусом 80. Для станков длиной от 3 метров — люнеты и следящие люнеты в комплекте. Патрон — 1000 мм, четырёхкулачковый, самоцентрирующийся. Тяжёлый, надёжный, без сюрпризов.

Револьверная головка — вертикальная, 4-позиционная, 260×260 мм, с державкой под резец 45×45 мм. Ход — 350 мм. Для большинства задач переустанавливать инструмент не придётся.

Габариты — от 4.6 до 13.1 метра в длину, ширина 1.9 м, высота 1.9 м. Вес — от 9.8 до 18.8 тонн. Ставят такой на отдельный фундамент. Электрическая мощность — 50 кВА. Это не настольный станок, это производственная единица.

Кому это нужно: тем, кто точит валы для горного оборудования, судовые детали, крупные шкивы, оси для ж/д техники, корпуса насосов. Если деталь больше полуметра в диаметре и длиннее метра — этот станок окупается на втором заказе.
