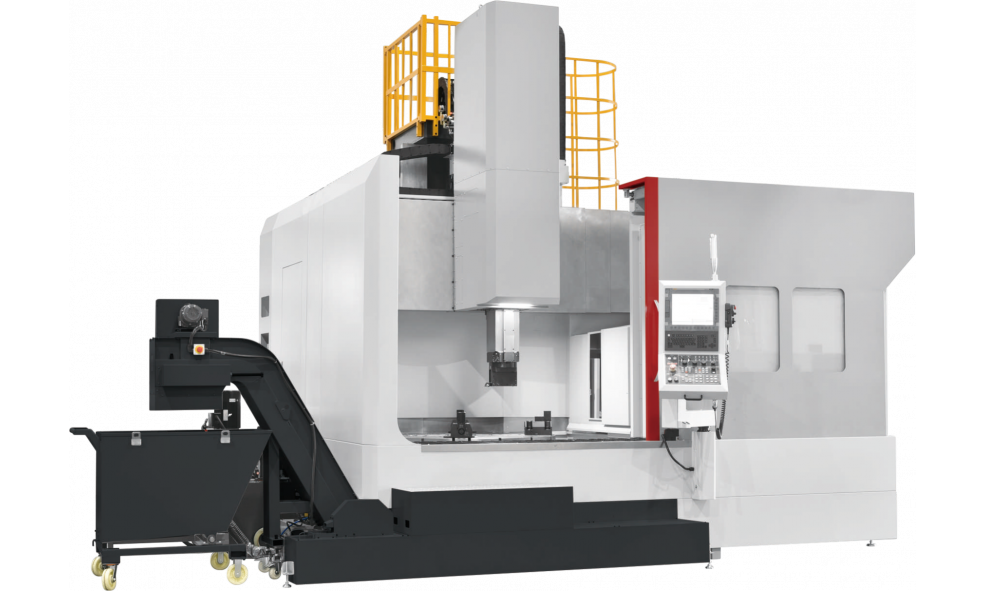

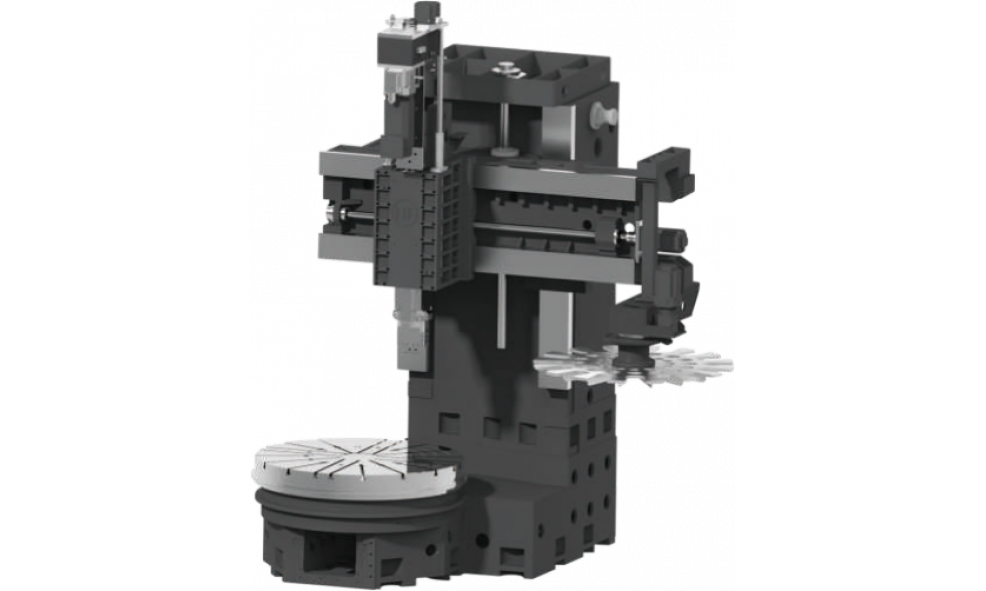

Одностоечный токарно-карусельный станок KAWAMURA BL-VL1600H

Тяжёлые фланцы, шестерни планетарных редукторов, крупногабаритные шкивы и корпуса — детали весом до 8 тонн и диаметром до 2 метров. Токарно-карусельный станок KAWAMURA BL-VL1600H с ЧПУ спроектирован для того, чтобы брать такие заготовки и выдавать из них детали с точностью позиционирования по оси X/Z 0,010/0,015 мм. И делать это годами без потери геометрии.

Силовая конструкция и шпиндель

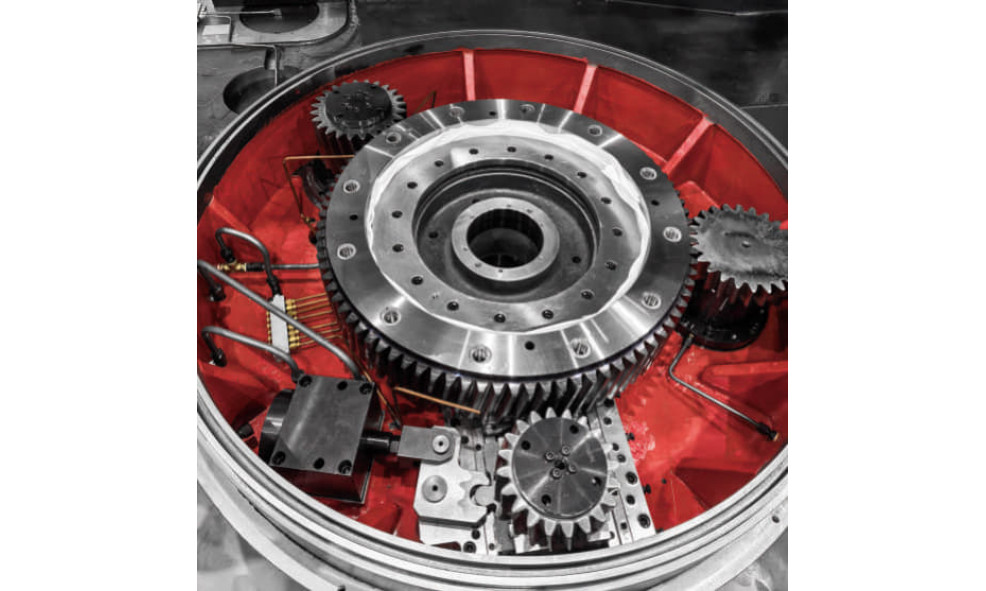

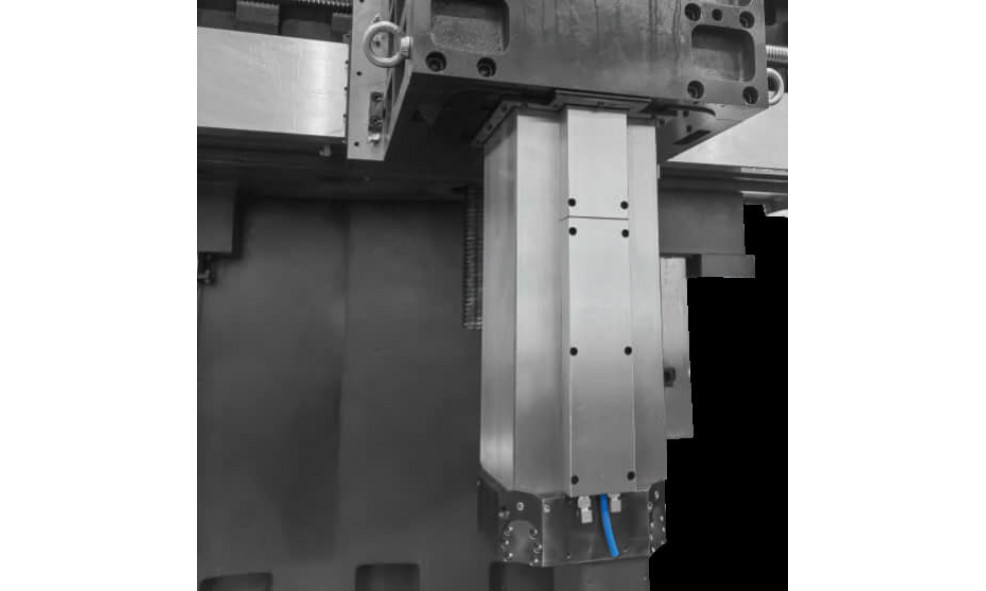

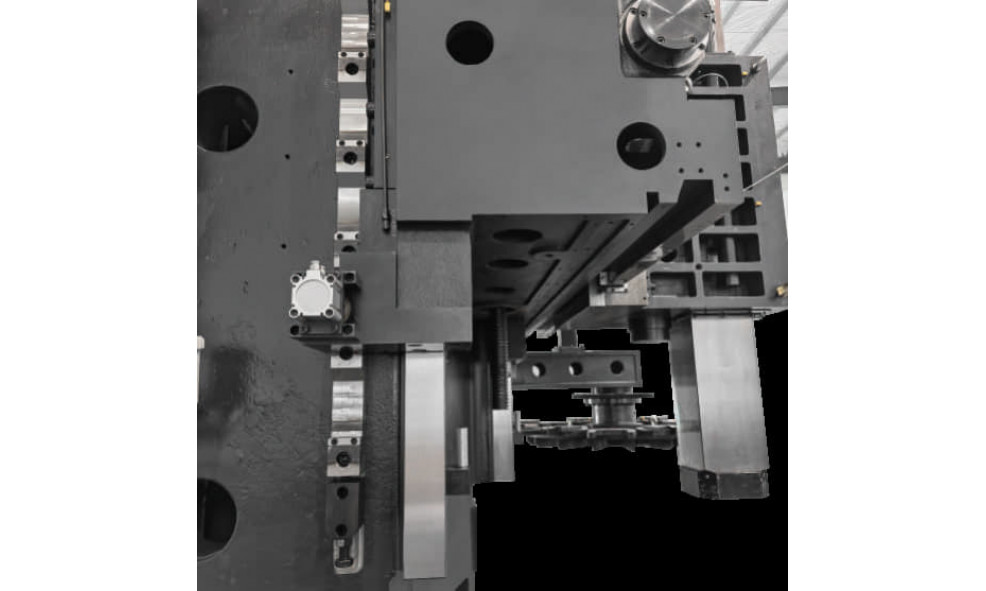

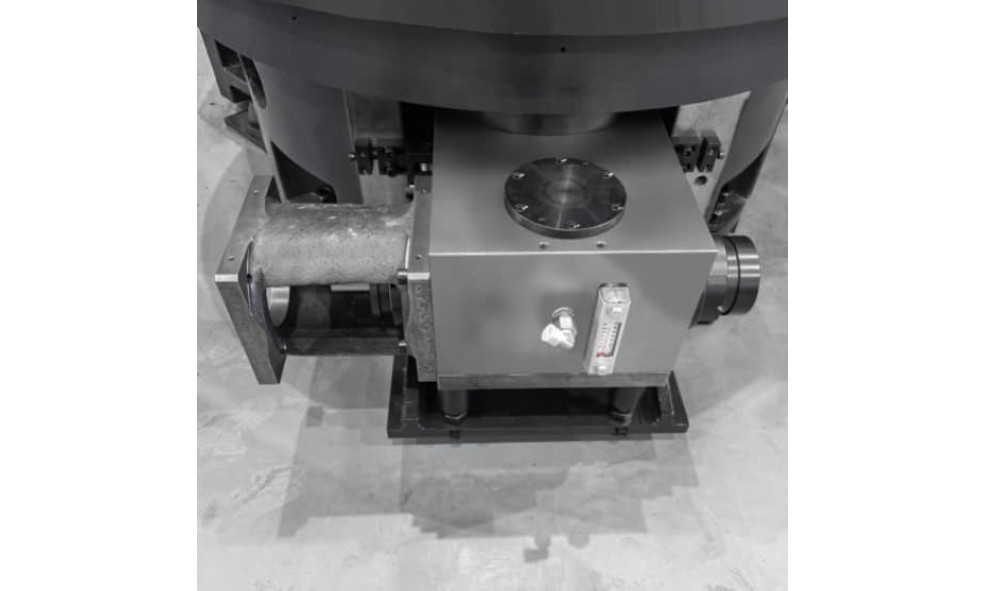

Одностоечная компоновка с квадратной направляющей суппорта 220×220 мм (опционально 250×250 мм) даёт жёсткость, необходимую для снятия больших припусков без вибраций. Диаметр подшипника шпинделя — 580 мм, это подшипник с перекрёстными роликами, который держит радиальные и осевые нагрузки одновременно. Двухступенчатый редуктор переключает режимы: на высокой передаче шпиндель разгоняется до 250 об/мин с крутящим моментом 6433 Нм, на низкой — 62 об/мин и 25731 Нм. Этого хватает, чтобы врезаться в поковку и точить её начерно, а потом выйти на чистовой режим без переустановки детали.

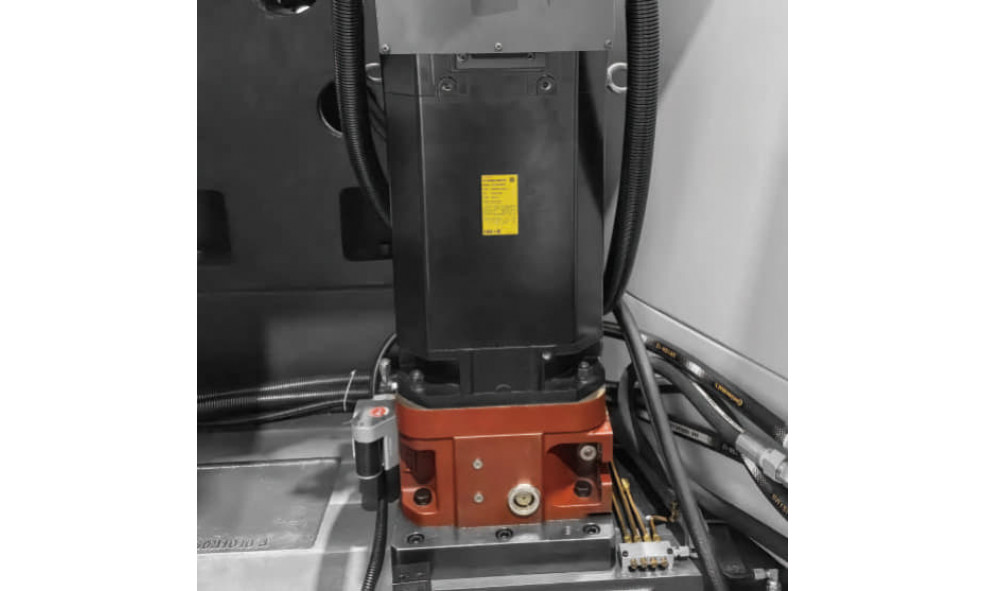

Система ЧПУ и управление осями

Базовая версия идёт с FANUC 0i TF, опционально можно поставить SIEMENS 828D. Ход оси X — от -100 до +1415 мм, ось Z проходит 900 мм, плюс балка перемещается вертикально на 800 мм. В сумме это даёт высоту точения до 1330 мм по внешнему диаметру. Скорость быстрых перемещений 10 м/мин по обеим осям — не рекорд, но для станка массой 24,5 тонны это адекватная динамика, при которой механика не страдает. Повторяемость по X/Z — 0,008/0,012 мм.

Оси C/F и приводной инструмент

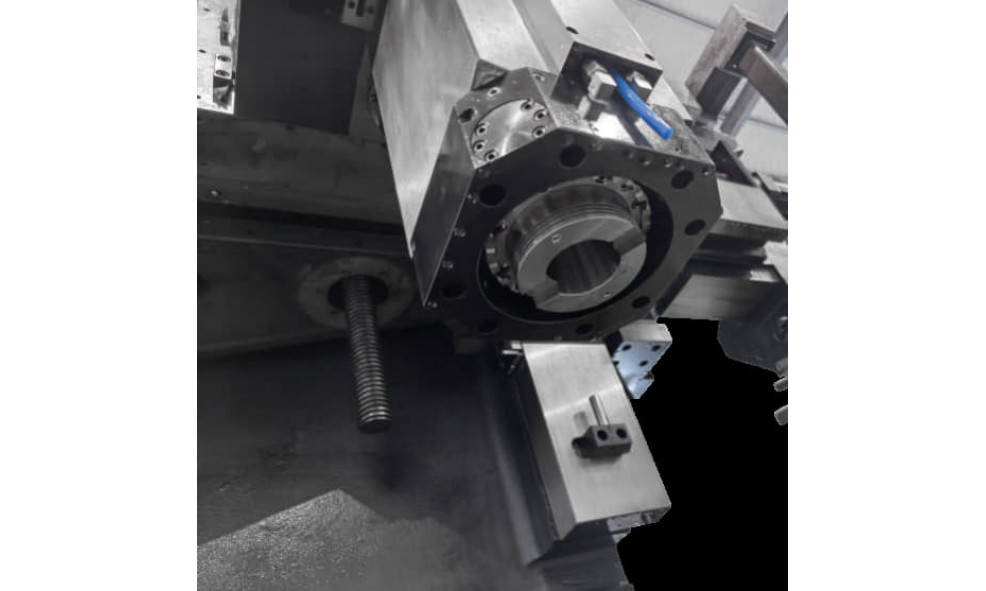

Режимы осей C и F позволяют позиционировать планшайбу с точностью ±7,5 угловых секунды и повторяемостью ±5 угловых секунд. Крутящий момент на этих осях — 6900 Нм. Это значит, что на станке можно не только точить, но и сверлить, фрезеровать лыски и пазы, не снимая деталь. Приводной инструмент на BT50 с максимальной скоростью 2400 об/мин и моментом 350 Нм — полноценная фрезерная головка, способная работать с твёрдосплавным инструментом.

Инструментальная система и оснастка

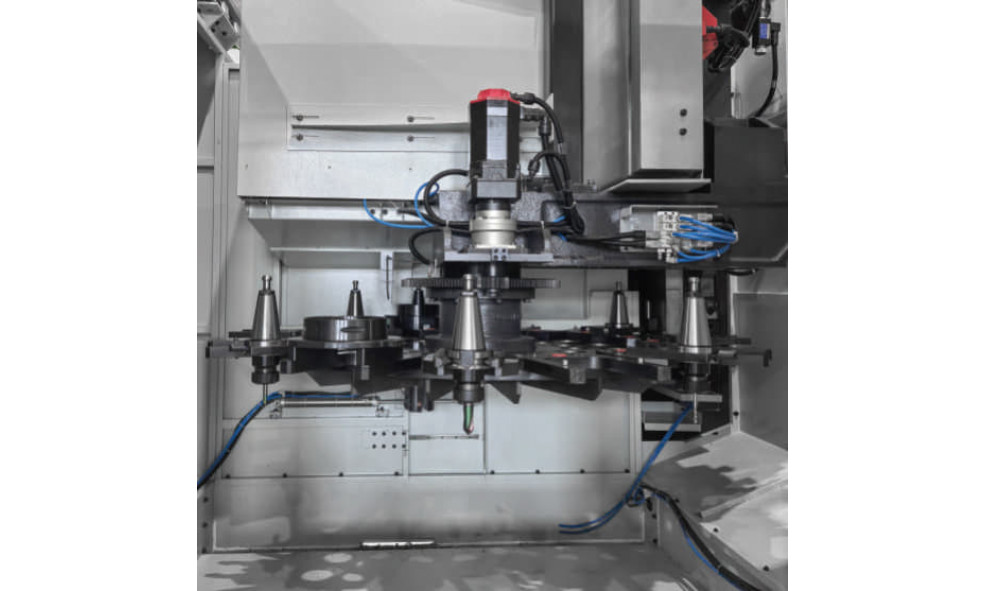

Магазин на 12 позиций с сервоприводом (опции до 60 инструментов) и время смены 40 секунд — не быстро, но для карусельного станка это норма: инструмент тяжёлый, механике нужно время, чтобы его перехватить. Базовая комплектация — механический 4-кулачковый патрон 1600 мм, опционально гидравлический 3-кулачковый. Объём бака СОЖ — 550 литров, мощность насоса 3 кВт, производительность 24 л/мин — система охлаждения справляется с длительной обработкой без перегрева зоны резания.

Кому и зачем

Это станок для единичного и мелкосерийного производства, где каждая деталь — неделя работы, а брак по точности означает потерю заготовки за сотни тысяч рублей. BL-VL1600H не гонится за скоростью, он держит стабильность: жёсткая станина, проверенная гидравлика, надёжная электроника FANUC. Если в цеху точат детали массой 3-8 тонн и диаметром до 2 метров — это тот станок, который будет работать в три смены и не подведёт.
