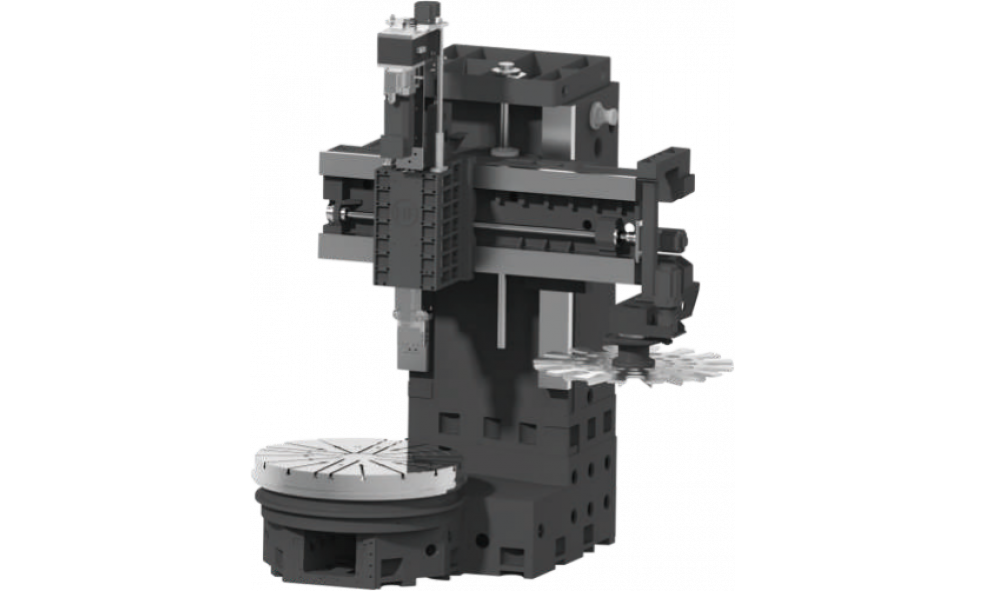

Тяжелая артиллерия для крупных деталей: KAWAMURA BL-VL1200H

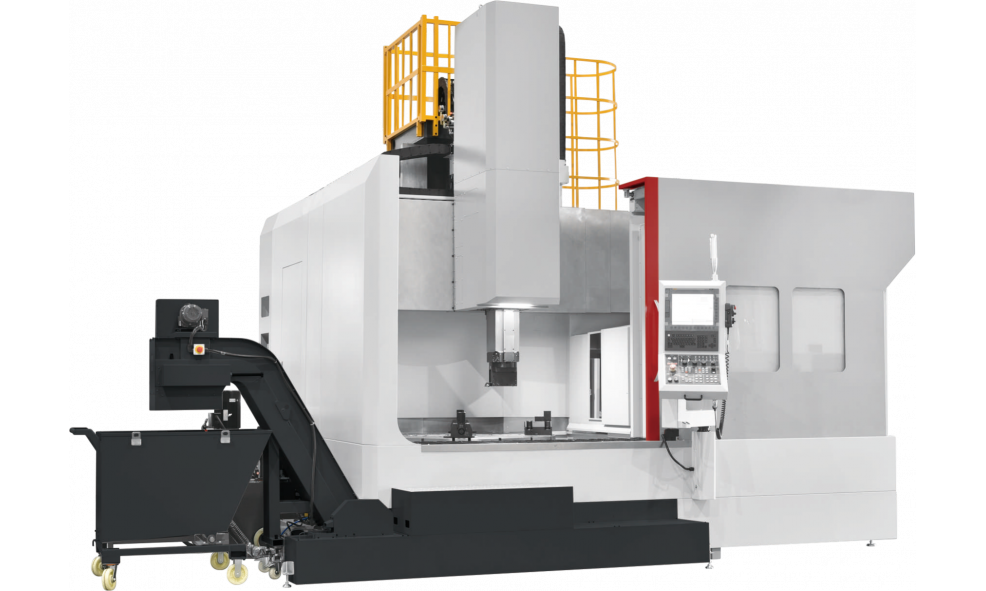

Когда в цех заезжает заготовка весом под пять тонн и диаметром под полтора метра, легкие токарные станки даже не рассматриваются. Тут нужен одностоечный токарно-карусельный станок с ЧПУ — KAWAMURA BL-VL1200H. Он спроектирован для черновой и чистовой обработки крупногабаритных деталей из чугуна, стали и нержавейки. Планшайба диаметром 1250 мм (механический 4-кулачковый патрон в базе) справляется с поковками и литьем, которые на обычных токарных станках просто не помещаются.

Мощность и момент, которые чувствуются

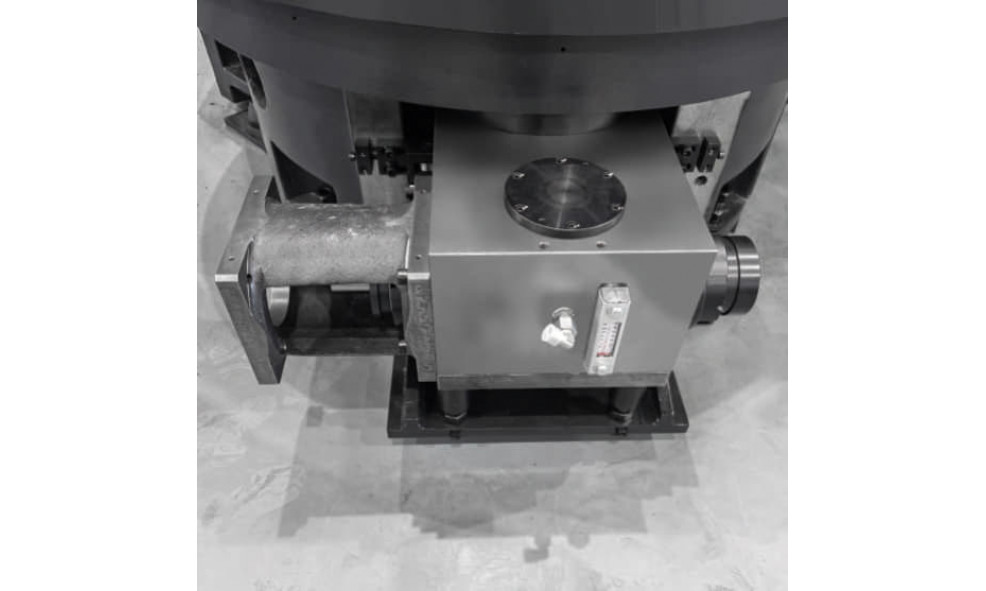

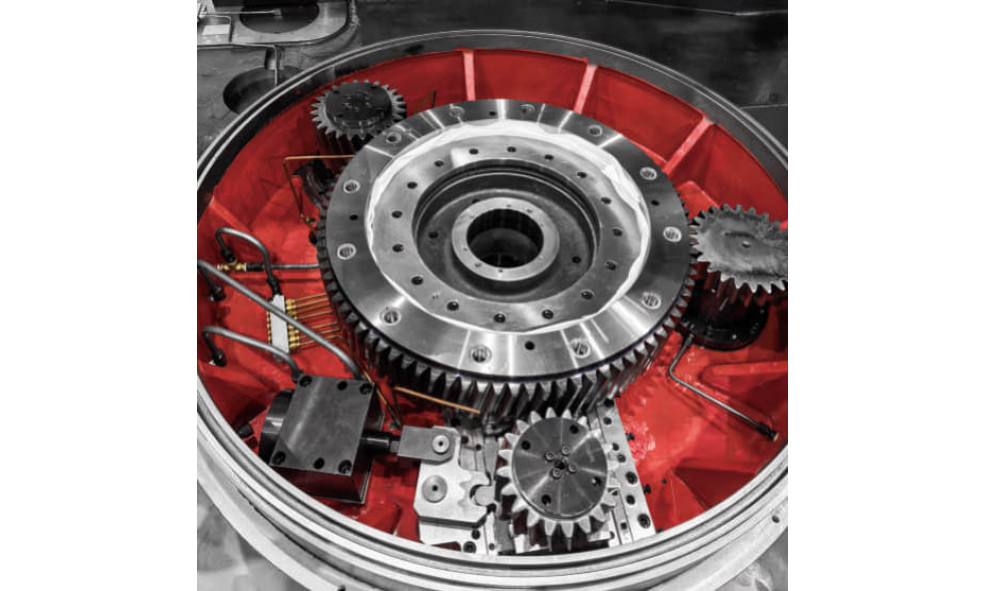

Сердце станка — шпиндель с 2-ступенчатым редуктором. На высокой передаче он выдает 350 об/мин и крутящий момент 4427 Нм — хватает для чистовой обработки с хорошей поверхностью. Переключаешь на низкую — получаешь 140 об/мин и 17653 Нм. Этого момента хватит, чтобы снимать толстую стружку с закаленной стали без вибраций и перегрузок. Диаметр подшипника шпинделя — 457 мм, подшипник с перекрестными роликами, так что жесткость на радиальных и осевых нагрузках предсказуемо высокая.

Точность, которую можно потрогать

По осям X и Z точность позиционирования — 0.010 и 0.015 мм соответственно. Повторяемость — 0.008 и 0.012 мм. Для карусельного станка таких габаритов это отличные показатели. Ось C (позиционирование планшайбы) выдает точность ±7.5 угловых секунд. Это позволяет делать не просто круглые детали, а, например, фланцы с точно расположенными отверстиями под болты — без перестановки на другой станок.

Инструментальный парк и гибкость

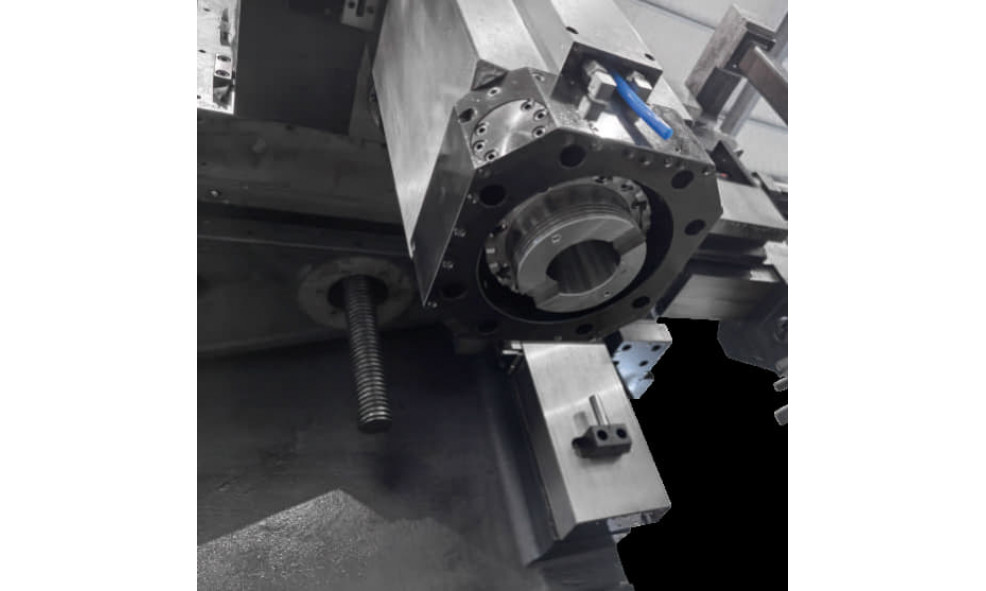

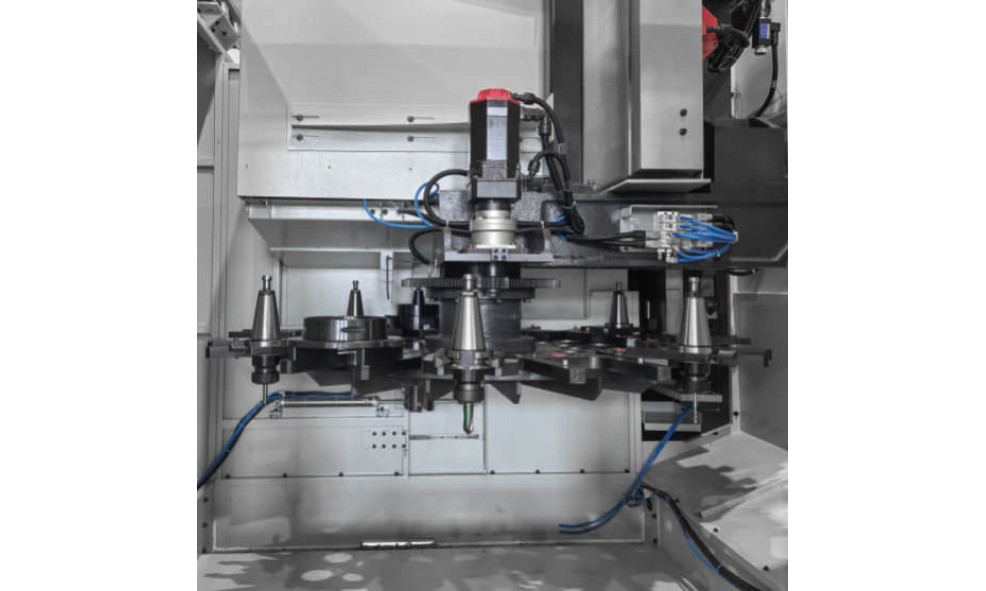

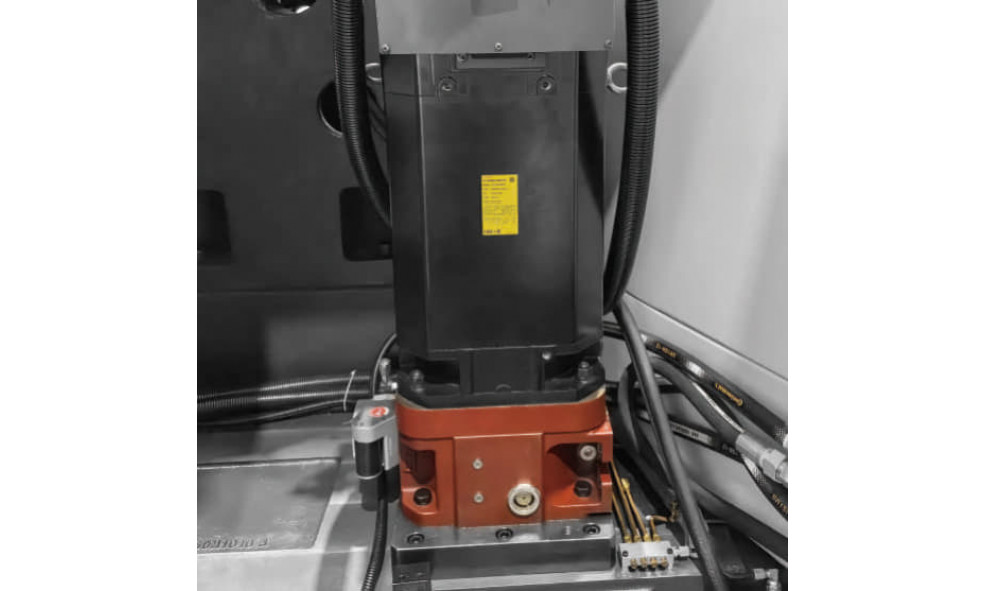

12-позиционный магазин BT50 с сервоприводом — базовая комплектация. Если нужно больше, можно заказать на 24, 32, 48 или даже 60 инструментов. Время смены — 40 секунд, для такого класса станков это нормально. Приводной инструмент — отдельная история. Двигатель на 7.5/11 кВт раскручивается до 2400 об/мин и выдает 350 Нм. Это значит, что можно фрезеровать пазы, сверлить отверстия и нарезать резьбу, не снимая деталь с планшайбы. Одна установка — готовая деталь.

Инженерные мелочи, которые решают всё

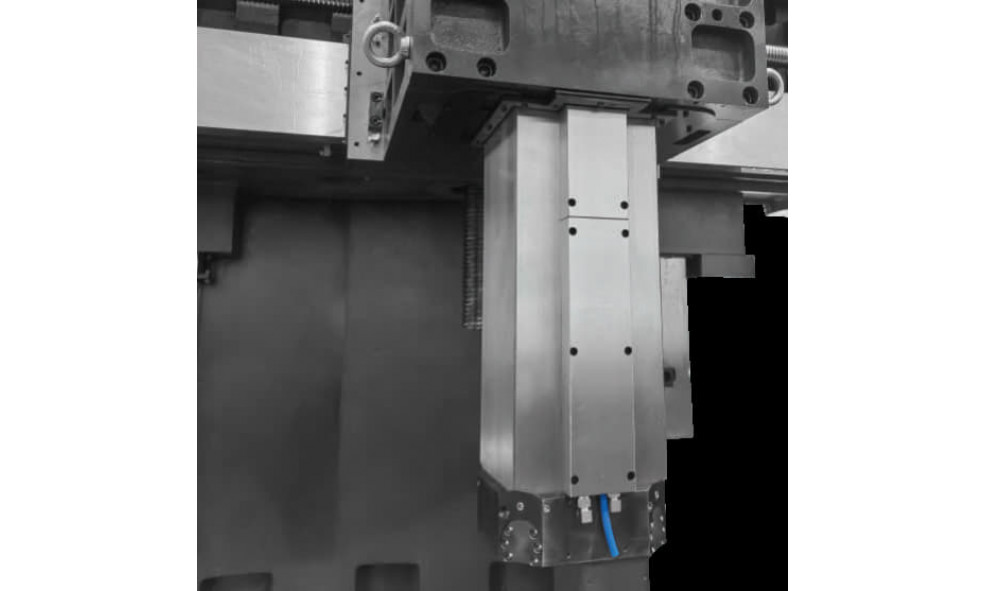

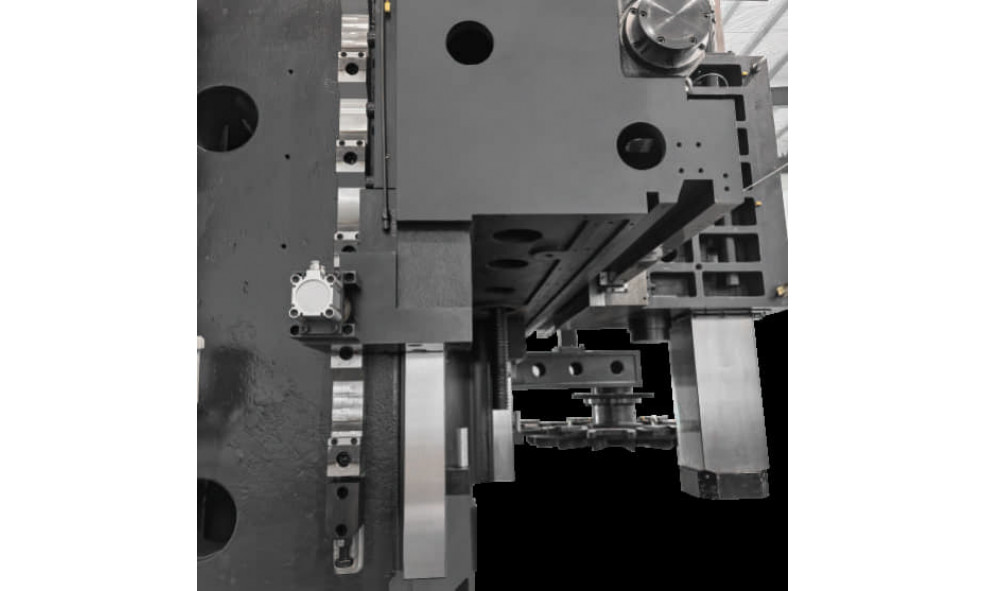

Система ЧПУ — FANUC 0i TF в стандарте, опционально SIEMENS 828D. Обе системы проверены годами, проблем с обслуживанием нет. Направляющая суппорта — квадратная, 220×220 мм, без люфтов даже после тысяч часов работы. Ход оси X — от -100 до +1275 мм, оси Z — 900 мм, балка поднимается на 800 мм. Этого диапазона хватает для большинства типовых деталей: от колец до корпусов.

Емкость бака охлаждающей жидкости — 550 литров. Насос выдает 24 л/мин при 3 кВт мощности — стружка вымывается надежно, зона резания не перегревается. Давление воздуха — 6 бар, расход 15 м³/ч. Габариты станка с конвейером стружки — 6060×5500×5400 мм, вес — 22.5 тонны. Это не тот станок, который ставят в подвал. Ему нужен бетонный пол и нормальный фундамент.

Кому это нужно

KAWAMURA BL-VL1200H — станок для тех, кто делает детали весом от нескольких сотен килограммов до пяти тонн: фланцы, корпуса редукторов, шкивы, маховики, кольца подшипников. Если у вас в производстве есть хотя бы пара таких позиций, этот станок окупит себя за счет сокращения времени на перестановки и перехваты. Одна загрузка — черновая, чистовая, фрезеровка, сверловка. Без компромиссов по точности.
