Компания Litz Hitech Corp. была основана в 1987 году. С момента основания мы занимаемся разработкой и производством станков с ЧПУ. Наша основная продукция — вертикальные обрабатывающие центры, горизонтальные обрабатывающие центры, токарные станки с ЧПУ, сверлильные и резьбонарезные станки, пятиосевые обрабатывающие центры, токарно-фрезерные станки и прецизионные расточные станки, а также нетрадиционные и специализированные станки, такие как станки для ультразвуковой обработки, ультразвуковой микрообработки, ультразвуковой полировки и обработки графитом (сухого типа), обработки графитом (мокрого типа) и шлифовальные станки. Нашими основными клиентами являются производители прецизионных пресс-форм, автомобильной промышленности, электронных средств связи, прецизионных деталей, а также авиационной и аэрокосмической промышленности и т. д.

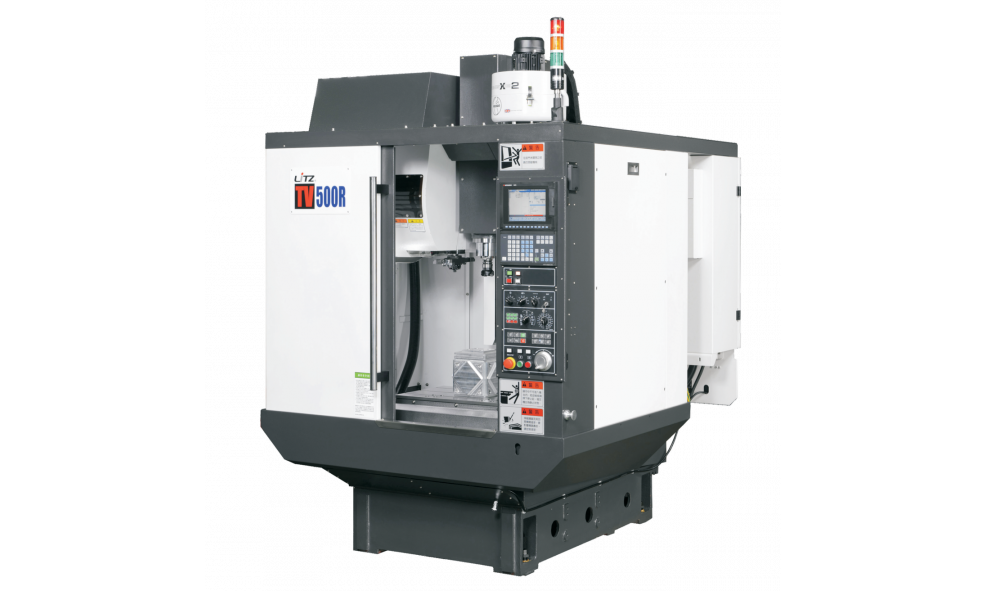

LITZ TV-500R: Скоростной сверлильно-резьбонарезной центр с ЧПУ для высокоточной обработки
Станок LITZ TV-500R — это вертикальный обрабатывающий центр, спроектированный для операций сверления, фрезерования и нарезания резьбы в мелких и средних деталях. Он заточен на скорость и повторяемость: цикл смены инструмента (ARM-манипулятор на 24 позиции) занимает доли секунды, а быстрые перемещения по всем осям достигают 60 м/мин. Это не универсал для тяжёлого фрезерования, а станок для тех, кому нужно делать много отверстий и резьбы быстро и без брака.
Вот что в нём конкретного:
- Рабочее поле: 650x400 мм по столу. Ходы осей — 500/400/450 мм (X/Y/Z). Влезает средняя корпусная деталь или партия мелких заготовок. Расстояние от шпинделя до стола: 170–620 мм — можно ставить высокие приспособления.

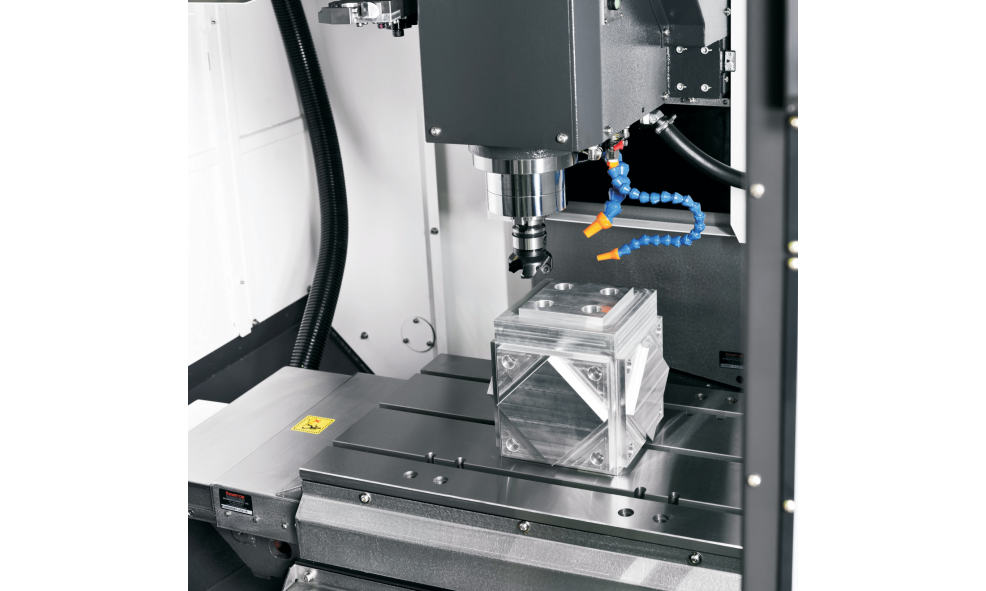

- Шпиндель: BT-30, до 12 000 об/мин. Мощность — 3.7 кВт в постоянном режиме, 5.5 кВт в пике (30 минут). Этого хватает для твёрдосплавного инструмента по алюминию, стали и пластикам. Жёсткое нарезание резьбы — встроенная функция, без люфтов и шаговых ошибок.
- ATC на 24 инструмента: максимум — Ø60 мм (с соседними занятыми слотами — до Ø100 мм), длина до 200 мм, вес до 5 кг. Типовая оснастка для сверления, метчиков и мелких фрез закрыта полностью.
- Сервоприводы: 1.5 кВт на X/Y, 2.2 кВт на Z. Скорость рабочей подачи — до 20 000 мм/мин. Ось Z с тормозом — безопасность при внезапном отключении питания.
- Стол выдерживает 250 кг — тиски, пневматические приспособления или поворотный стол (опционально). T-пазы 3x14x125 мм.
Зачем он нужен: Если в цеху считают секунды цикла и доли процента брака. TV-500R стабильно держит допуски на резьбе M3-M12, не «жуёт» метчики на обратном ходу, а автоматическая смазка и продувка шпинделя продлевают жизнь узлам без вмешательства оператора. Система ЧПУ Mitsubishi M70-V (в базе) или M80/FANUC (опционально) — внятная, с хорошей поддержкой на русском.
Из мелочей, которые экономят нервы: телескопические крышки по всем осям, теплообменник электрошкафа (не вылетает летом), автоматическое отключение питания по M30. Опционально ставятся система измерения детали и инструмента, 4-я ось (DDR или червячная), удлинение колонны на 100 или 200 мм.
Вес станка — 2500 кг. Это не напольная игрушка, а стабильная база для точной работы. Потребление — 15 кВА, нужна сеть 380В и сжатый воздух 6 кг/см².
