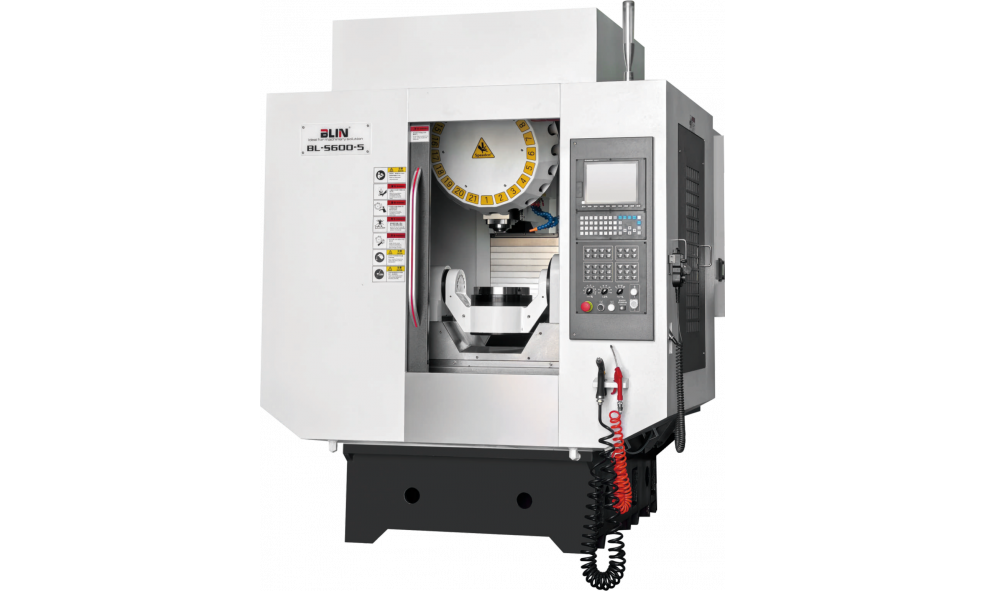

BLIN BL-S600-5: 5-осевой центр для тех, кто не любит переустанавливать детали

BL-S600-5 — это не просто сверлильно-резьбонарезной центр. Это станок для тех, кто хочет обрабатывать сложные детали с пяти сторон за один установ. Без перестановок, без потери точности, без лишних телодвижений. Пять осей работают одновременно — деталь поворачивается, шпиндель заходит под нужным углом, и сложная геометрия превращается в рутину.

Что он умеет?

Станок закрывает типовые задачи: сверление (до Φ20 мм U-сверлом), нарезание резьбы (до M16) и фрезерование. Но главное — 5-я ось. Стол диаметром Φ260 мм с поворотом A до ±120° и C на полные 360° позволяет обрабатывать детали диаметром до Φ400 мм. Нагрузка на стол — до 60 кг. Хватит для большинства корпусных деталей, кронштейнов и элементов оснастки.

Скорость и точность

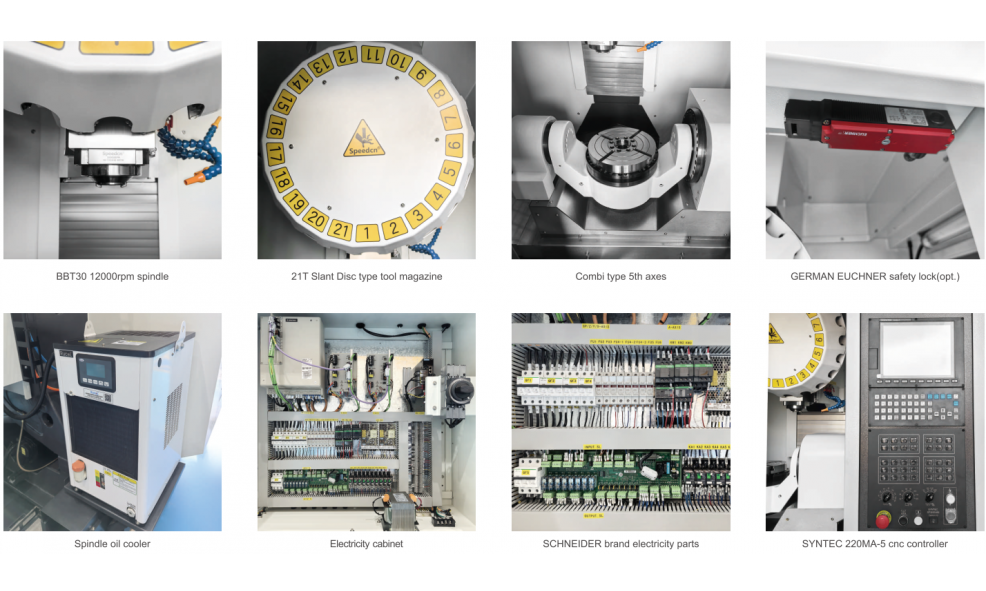

Быстрые перемещения по X, Y, Z — 48 м/мин. Это не рекорд, но для станка такого класса — плотно. Подача резания регулируется от 5 до 15000 мм/мин. Шпиндель BT30 с прямым приводом: 12000 об/мин в базе, до 20000 — опционально. Мощность — 8.2 кВт (пиковая 12 кВт). Тяжёлое резание не его профиль, но для алюминия, стали и чугуна — в самый раз.

Точность позиционирования: ±0.004 мм на 300 мм. Повторяемость — ±0.003 мм. Это стандарт для современных обрабатывающих центров, но здесь он достигается за счёт японских комплектующих: шариковые винты и направляющие THK, подшипники SKF и FAG. Жёсткость направляющих по Z — роликового типа, что даёт лучшую виброустойчивость при работе с тяжёлыми инструментами.

Инструментальный магазин и смена инструмента

21 инструмент в наклонном дисковом магазине. Смена «инструмент-к-инструменту» — 1.6 секунды. Максимальный диаметр фрезы — Φ60 мм (Φ80 мм, если соседние гнёзда пустые). Этого хватает для большинства операций без частой подналадки. Магазин — тайваньский, проверенный на тысячах станков.

5-я ось: что внутри

Оси A и C построены на мощных серводвигателях. Крутящий момент оси A — 259 Нм (пиковый 460 Нм), блокировка пневматическая — 400 Нм. Ось C — 122 Нм (пиковый 223 Нм), блокировка 310 Нм. Точность позиционирования по обеим осям — ±10 угловых секунд, повторяемость — 5 угловых секунд. Это позволяет делать точные угловые переходы без люфтов. Охлаждение оси — водяное, что важно при длительной работе без перегрева.

В базовой комплектации — функция RTCP (Rotation Tool Center Point). Это значит, что при работе с 5-ю осями станок автоматически удерживает точку контакта инструмента с деталью. Без этого 5-осевая обработка превращается в мучительный расчёт коррекций. С RTCP — просто задаёшь траекторию, станок сам считает повороты.

Кому это нужно?

BL-S600-5 — для производств, где детали идут сериями, но каждая требует обработки с разных сторон. Аэрокосмические кронштейны, пресс-формы, детали для гидравлики, сложные корпуса из алюминия и чугуна. Если вы сейчас тратите время на перестановки и думаете «как бы это сделать за один раз» — этот станок ответ.

Система ЧПУ SYNTEC 220MA-5 — не самый популярный бренд, но он стабильно работает, легко программируется и стоит заметно дешевле Fanuc или Siemens. Для небольших и средних производств — разумный выбор без переплаты за бренд.

Габариты станка — 1900×2200×2350 мм, вес — 3400 кг. Встанет в обычный цех с бетонным полом. Не нужен фундамент с виброизоляцией.

BL-S600-5 — это рабочая лошадка для 5-осевой обработки. Без излишеств, с нормальной точностью, на проверенных комплектующих. Если ваши детали не влезают в три оси — присмотритесь.
