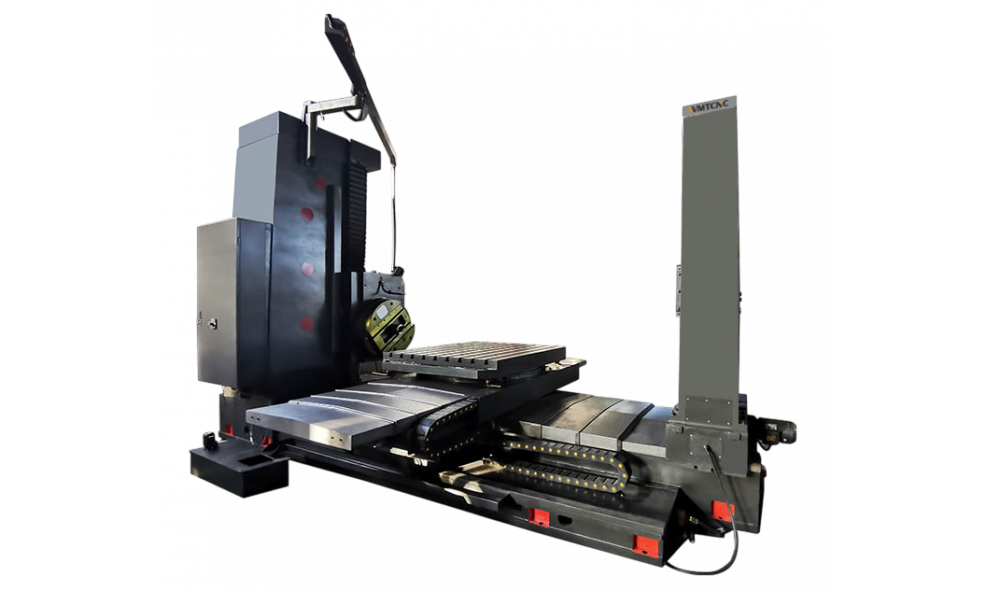

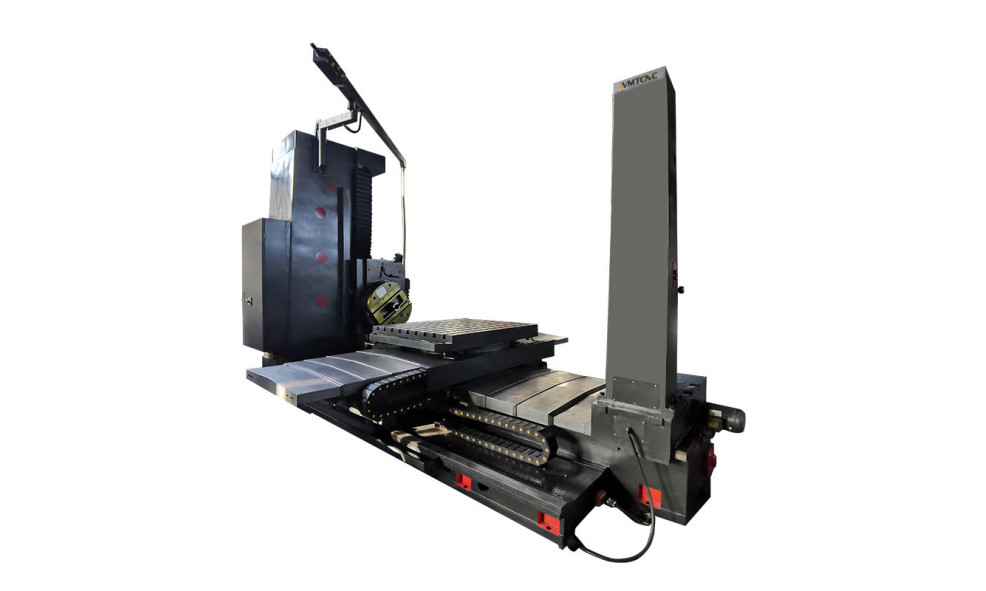

Горизонтально-расточно-фрезерный станок с ЧПУ WMT CNC TPX6113B/2

Когда деталь весит десять тонн, а допуск нужен седьмой квалитет, начинается разговор о настоящем металлообрабатывающем оборудовании. WMT CNC TPX6113B/2 — это станок, спроектированный для работы с крупногабаритными корпусными деталями, где каждый миллиметр хода и каждый ньютон крутящего момента имеют значение.

Назначение станка — обработка массивных заготовок из чугуна и стали. Он одинаково хорошо справляется с растачиванием отверстий Ø50–240 мм на глубину до 450 мм от торца шпинделя, фрезерованием плоскостей и сверлением. Конструкция с подвижной стойкой и выдвижным шпинделем диаметром 130 мм позволяет подойти к детали с любой стороны, не переставляя её на столе.

Силовая часть и точность

Главный двигатель мощностью 15 кВт раскручивает шпиндель до 800 об/мин. Это не про рекордные обороты — это про тягу. Крутящий момент на шпинделе достигает 2950 Н·м, а радиальный суппорт выдаёт все 4694 Н·м. С таким моментом обработка закалённых сталей идёт без вибраций, а съём припуска за проход получается максимальным. Осевое усилие шпинделя в 31 360 Н позволяет работать с глубокими отверстиями без потери точности.

Система ЧПУ управляет движением по пяти координатам: продольный и поперечный ход стола, перемещение шпинделя, вертикальный ход стойки и вращение планшайбы. Дискретность отсчёта — 0.01 мм. Этого хватает, чтобы выдерживать квалитет точности IT7 и шероховатость обработанного отверстия в пределах 3.2/1.6 мкм.

Рабочий стол и габариты

Стол размером 1800×1600 мм способен нести 10 тонн в центральном положении и 7 тонн — в крайнем. Продольный ход без расточной стойки — 2000 мм, поперечный — тоже 2000 мм. Расстояние от оси шпинделя до стола регулируется от нуля до 1800 мм: можно обрабатывать как плоские плиты, так и высокие корпусные детали.

Станок весит 28 тонн, занимает площадь 7×4.6 метра. Это не напольная модель — для него нужно готовить фундамент и подводить промышленную сеть. Но если задача — обработка крупных корпусов редукторов, станин прессов или блоков цилиндров, альтернатив такому жёсткому литью и точной геометрии немного.

Особенности конструкции

• Расточной шпиндель Ø130 мм с конусом MT6 (опционально ISO50) и ходом 900 мм — позволяет растачивать глубокие отверстия без переустановки инструмента.
• Плоская фрезерная головка с собственным диапазоном скоростей 2.5–125 об/мин и радиальным суппортом — для обработки торцов и выборки пазов.
• Скорости подач до 2500 мм/мин по всем осям и быстрое вращение стола 1.2 об/мин — сокращает вспомогательное время при позиционировании.
• Спецпоставка с расточной стойкой увеличивает продольный ход до 1500 мм — для самых длинных деталей.

Станок поставляется с системой ЧПУ Siemens или Fanuc (под заказ), что даёт возможность вписать его в существующий парк оборудования без переучивания операторов. Сервис и запчасти — через сеть дилеров WMT.
