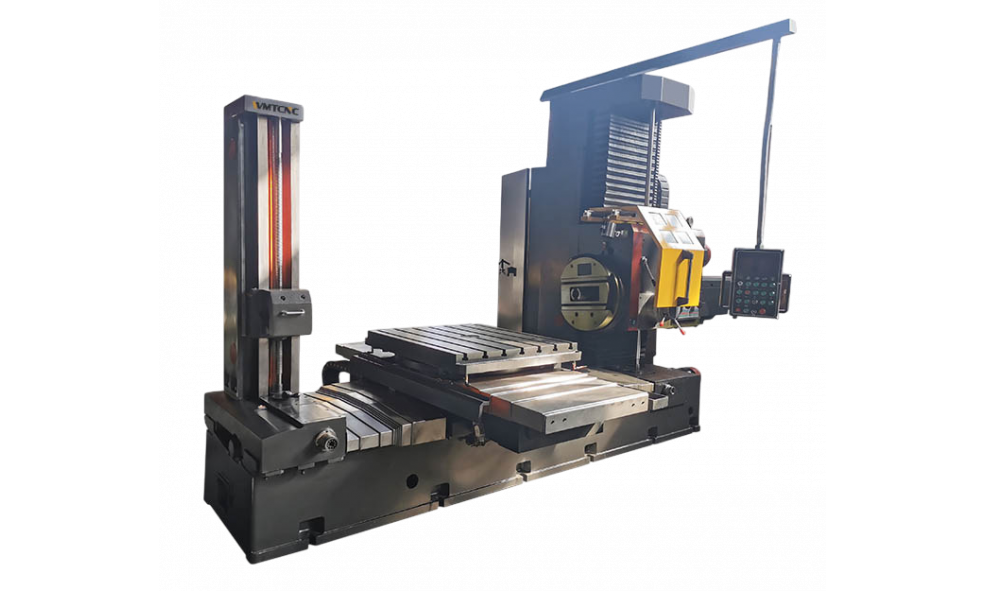

WMT CNC TPX6111B: Горизонтальный тяжеловес для серийного производства
Этот станок — не просто «универсал». Это машина, спроектированная для тех, кто растачивает корпусные детали весом под 2.5 тонны и требует точности IT7 на выходе. TPX6111B от WMT CNC — горизонтально-расточная установка, где каждый узел заточен под жёсткость и повторяемость.
Главное — шпиндель диаметром 110 мм. Он выдаёт 1225 Н·м крутящего момента. Этого хватает, чтобы снимать припуск с поковки или растачивать отверстия до 240 мм (при вылете инструмента до 450 мм). Конус шпинделя — MT6, опционально ISO50 7:24. Если в хозяйстве оснастка под ISO50, брать оправдывает себя: унификация с фрезерными станками.
Рабочий стол 1100×960 мм — квадрат, почти метр на метр. Продольный ход (Z) — 900 мм без задней бабки, 1400 мм с ней. Поперечный (X) — 900 мм. Максимальная нагрузка — 2500 кг. То есть ставите чугунную коробку скоростей или корпус редуктора — стол держит без прогиба.
Диапазон частот шпинделя — 8-1000 об/мин, 22 ступени. Нижняя граница в 8 оборотов — это работа с твёрдыми сплавами или зенкерование крупных отверстий. Верхняя — 1000 — для чистовой обработки алюминия или стали. Радиальный суппорт (плоская фрезерная головка) имеет 18 ступеней, от 4 до 200 об/мин. Его максимальный крутящий момент — 1960 Н·м. Это почти вдвое больше, чем у шпинделя. Вещь для тяжёлого торцевого фрезерования.
Подачи — 18 ступеней, диапазон 0.08-12 мм/об. На малых оборотах шпинделя (до 400) подача регулируется от 0.04 до 6 мм/об. На высоких (500-1000) — от 0.01 до 1.88 мм/об. Быстрые перемещения — 2500 мм/мин по всем осям (шпиндель, задняя бабка, суппорты). Поворотный стол вращается со скоростью 1 об/мин — этого хватает для позиционирования, не для резания.
Точность измерительной системы — 0.005 мм по метрической шкале, 0.0005″ по дюймовой. Станок оснащён оптическими линейками или датчиками? Судя по шагу дискретности — да, обратная связь есть. Точность растачивания — IT7, шероховатость отверстия — Ra 3.2/1.6. Это квалитет для посадочных мест под подшипники и втулки.
Главный двигатель — 7.5 кВт. Мотор быстрого перемещения — 3 кВт. Габариты станка — почти 5 метров в длину, 2.5 в ширину, 2.75 в высоту. Вес — 13 тонн. Это не тот станок, что ставят в гараж. Ему нужен фундамент, ровный пол и трёхфазная сеть с запасом по току.
Кому подходит: механообрабатывающие цеха с серийным выпуском корпусных деталей. Ремонтные службы, где нужно растачивать отверстия в крупногабаритных узлах. Если деталь весит больше тонны и требует точности под подшипник — TPX6111B справится без переустановки.
Что важно знать: станок идёт с ЧПУ. Какая система — уточняйте у поставщика. Скорее всего, GSK или Siemens 828D. Уточните комплектацию: идут ли оптические линейки, есть ли автоматическая смазка направляющих, какая задняя бабка (гидравлическая или механическая). От этого зависит, насколько станок впишется в ваш техпроцесс.
