Назначение

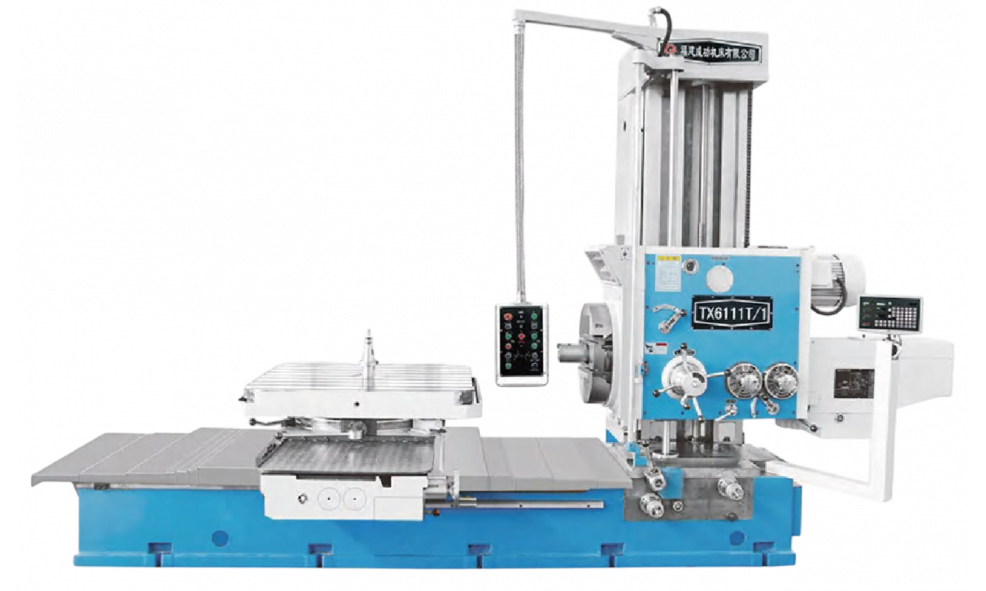

OTURN TX6111T/1 — это горизонтально-расточно-фрезерный станок для обработки крупных корпусных деталей из чугуна, стали и цветных сплавов. Берёте заготовку весом до 2,5 тонн — получаете расточку отверстий с точностью 0,005 мм, фрезерование плоскостей, сверление и нарезание резьбы. Одна установка на столе 1200×1100 мм заменяет несколько перестановок на менее мощном оборудовании. Стандартная задача: корпуса редукторов, станины прессов, детали турбин, штампы. Всё, где нужен жёсткий шпиндель диаметром 110 мм и ход по Z в полтора метра.

Особенности конструкции

Шпиндель с конусом ISO 50 (7:24) получает от двигателя 11 кВт и вращается в диапазоне 9–1000 об/мин. Восемнадцать ступеней — классическая механика без частотника на главном приводе. Для расточки диаметром до 300 мм шпинделем этого хватает. Если нужно больше, есть поворотная плита с собственным шпинделем. Её максимальная расточная способность — 600 мм. Плита вращается от 6 до 221 об/мин, суппорт ходит поперёк на 170 мм. Два шпинделя в одном станке: один для тонкой работы, второй для крупных отверстий.

Стол размером 1200×1100 мм выдерживает нагрузку 2500 кг. Перемещается по трём осям: X — 1200 мм, Y — 1100 мм, Z — 1500 мм. Осевой ход самого шпинделя — 600 мм. Подачи можно выбирать из двенадцати механических ступеней (0,04–6 мм/мин) либо включать бесступенчатый режим. Цифровая индикация стоит на осях X и Y — видите координаты на экране без лишних расчётов.

Преимущества

• Точность 0,005 мм для позиционирования по осям. Достигается жёсткостью станины и направляющих. Не нужно гадать: «а сколько там на самом деле?» — индикация показывает цифру, которой можно верить.
• Два шпинделя в одном станке. Основной — для расточки до 300 мм, поворотная плита — до 600 мм. Не переставляете деталь, не ищете другой станок. Сэкономили час-два на каждой операции.
• Нагрузка 2,5 тонны на столе. Корпус редуктора или станина весом под две тонны ставится и обрабатывается за один установ. Без промежуточных перебазировок, которые съедают точность.
• Механические 18 ступеней + бесступенчатая подача. Надёжность классической коробки скоростей плюс гибкость современного привода подач. Если деталь сложная — плавно меняете скорость, если простая — фиксируете ступень и работаете.
• Габариты 4,9×2,25×2,95 м при весе 16 тонн. Станок компактнее, чем кажется по характеристикам. Встаёт в цех с высотой потолков от 3 метров и шириной проезда от 2,5 м.

Купили TX6111T/1 — получили универсала, который делает и расточку, и фрезеровку, и сверление. Один станок вместо трёх специализированных. Для механообрабатывающего производства, где каждая минута простоя — деньги, это решение без компромиссов.
