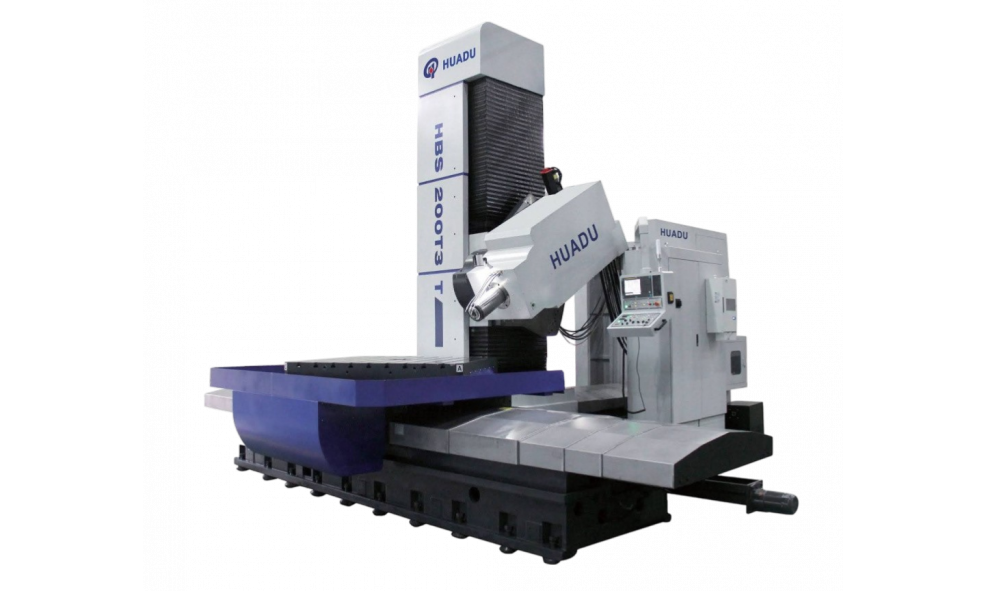

Прецизионная обработка крупногабаритных деталей: OTURN HBS200T2T

Горизонтально-расточно-фрезерный станок OTURN HBS200T2T — это не просто «ещё один станок с ЧПУ». Это решение для тех, кто работает с крупными корпусными деталями и требует микронной точности. Если ваша задача — обработка пресс-форм, сложных поверхностей или глубоких отверстий с жесткими допусками, эта модель спроектирована под неё.

Главная инженерная находка — телескопический шпиндель. Он совмещает в себе функции расточного и фрезерного: ось W выдвигается на 400 мм (диаметр 200 мм) с тепловым удлинением и провисанием, стремящимися к нулю. Это значит, что при глубоком растачивании вы не получите «конус» из-за нагрева или собственного веса инструмента. Точность позиционирования двойного наклона контролируется в пределах 0,01 мм — именно то, что нужно для сопрягаемых поверхностей в штампах.

Параметры, которые решают задачи

• Рабочее поле: ходы X/Y/Z — 2000×2000×1500 мм. Расстояние от шпинделя до стола регулируется от 50 до 2050 мм — обрабатываете как плоские плиты, так и высокие детали.
• Поворотный стол: 1600×1800 мм, грузоподъёмность 12 тонн. Минимальный угол деления 0,001° — фрезеруете наклонные плоскости без переустановки заготовки. Опционально доступен стол 2000×2000 мм на 15–20 тонн.
• Шпиндель: BT50, 4500 об/мин (опционально 5000 об/мин), крутящий момент 1144 Нм. Коробка передач BF — тянет тяжелое черновое фрезерование и не теряет момент на чистовых проходах.
• Скорости и точность: быстрые перемещения по X/Y/Z — 10 м/мин. Точность позиционирования по линейным осям — 0,015–0,025 мм, повторяемость — 0,012–0,015 мм. Ось B (поворот стола) держит точность 15 угловых секунд.

Что даёт оснастка и опции

Станок поставляется с системой ЧПУ FANUC 0i-MF(1) — стандарт для тяжелого машиностроения. Но ключевые опции делают его гибким:

• Магазин на 40/60 инструментов — хватает для сложной детали без остановок на смену оснастки.
• Подвод СОЖ через шпиндель (2–7 МПа) — отводит стружку из глубоких отверстий и охлаждает зону резания под давлением.
• Линейные шкалы FAGOR/HEIDENHAIN — обратная связь по положению для компенсации люфтов и температурных дрейфов.
• Угловая фрезерная головка и измерительный щуп — обрабатываете поднутрения и контролируете размеры прямо на станке, без перестановки на КИМ.

Термокомпенсация шпинделя и металлическая защита стола в базе — мелочи, которые экономят часы переналадок.

Кому это нужно

Пресс-формы, штампы, корпусные детали для гидравлики и энергомашиностроения. Если деталь весит больше тонны, имеет точные отверстия с допуском H7 и требует обработки с пяти сторон за один установ — HBS200T2T справится за один проход. Вес станка 28 тонн — жёсткость станины гасит вибрации, а площадь 7,5×7,8 метра вписывается в стандартный цех.
