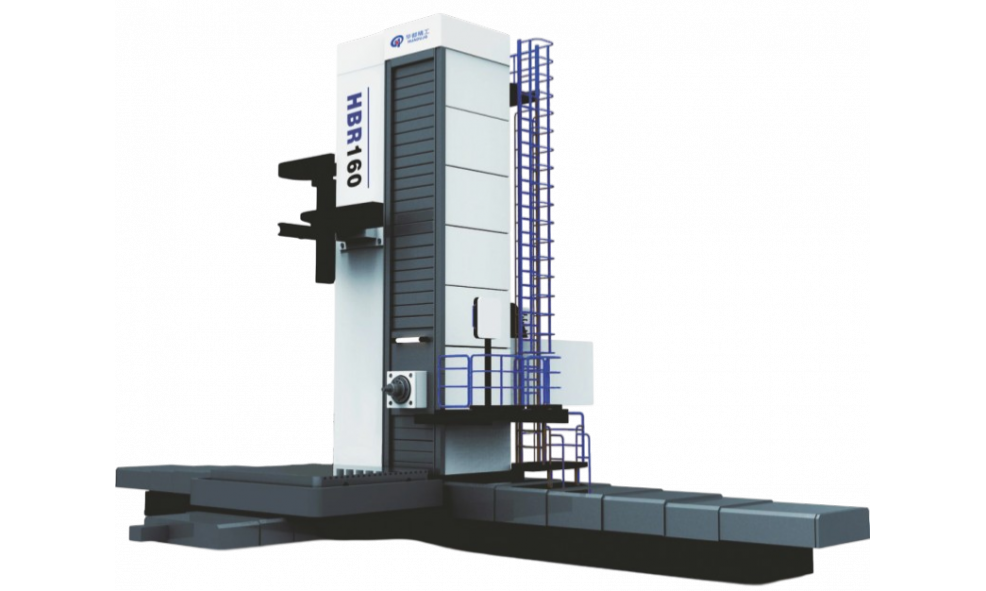

Горизонтально-расточно-фрезерный станок OTURN HBR-160T8

Этот станок — не для гаражей. HBR-160T8 спроектирован для тяжелой промышленности: корпуса турбин, рамы карьерных самосвалов, станины прессов. Если ваша деталь весит 20 тонн и требует точности с точностью до микрона — это ваш вариант.

Что он умеет

Станок обрабатывает крупногабаритные корпусные детали с пяти сторон без перестановки. Ось X (ход колонны) — 8 метров, ось Y (подъем шпиндельной бабки) — 3,5 метра. Выдвижение штока Z — 1 метр, плюс ход W — 900 мм. Поворотный стол 2000×2000 мм держит 20 тонн. С опциональным столом 2500×3000 мм грузоподъемность вырастает до 30 тонн. Минимальный угол деления стола — 0,001°.

Силовая часть

Шпиндель на полной передаче. Мощность — 48/52 кВт, крутящий момент — 4100 Нм при 1200 об/мин. Конус BT50. Этого хватает, чтобы снимать припуски до 10 мм за проход на стальных заготовках. Система ЧПУ — SIEMENS 840D или FANUC, в базе идет SIEMENS 828D. Подвод СОЖ через шпиндель (2-7 МПа) вымывает стружку из глубоких отверстий.

Жесткость и точность

Станина — закрытая коробчатая конструкция из высококачественного чугуна с двойной электростабилизацией. Направляющие X/Y — закаленные пластиковые с малым трением и высокой сейсмостойкостью. Привод X — двойная зубчатая рейка с компенсацией зазора. Привод Y/Z — предварительно нагруженный шариковый винт. Двойная компенсация прогиба (механическая + через ЧПУ) держит геометрию даже при смещении тяжелого инструмента.

Точность позиционирования: 0,02 мм на 1000 мм, 0,05 мм на полный ход. Повторяемость — 0,015 мм. Для оси B: точность 15 угловых секунд, повторяемость 8 угловых секунд. Линейные шкалы HEIDENHAIN — в базе.

Что внутри

• Магазин инструментов на 40 или 60 позиций
• Автоматическая смена инструмента и принадлежностей
• Измерительный щуп детали и установщик инструмента
• Термокомпенсация шпинделя — влияние тепла на точность сведено к минимуму
• Автоматическое удаление стружки и внешнее охлаждение инструмента
• Металлический кожух стола или полностью закрытая защита — выбирайте под свой цех

Габариты и вес

Станок занимает 15×8 метров, высота — 8 метров. Вес — 100 тонн. Электропитание — 100 кВт. Это не мобильный агрегат, а стационарный центр для серийного производства крупных деталей.

Кому подойдет

Машиностроение, энергомашиностроение, судостроение, тяжелое станкостроение. Если ваши детали — это десятки тонн чугуна или стали, и допуски считают микронами, HBR-160T8 закрывает задачу без компромиссов.
