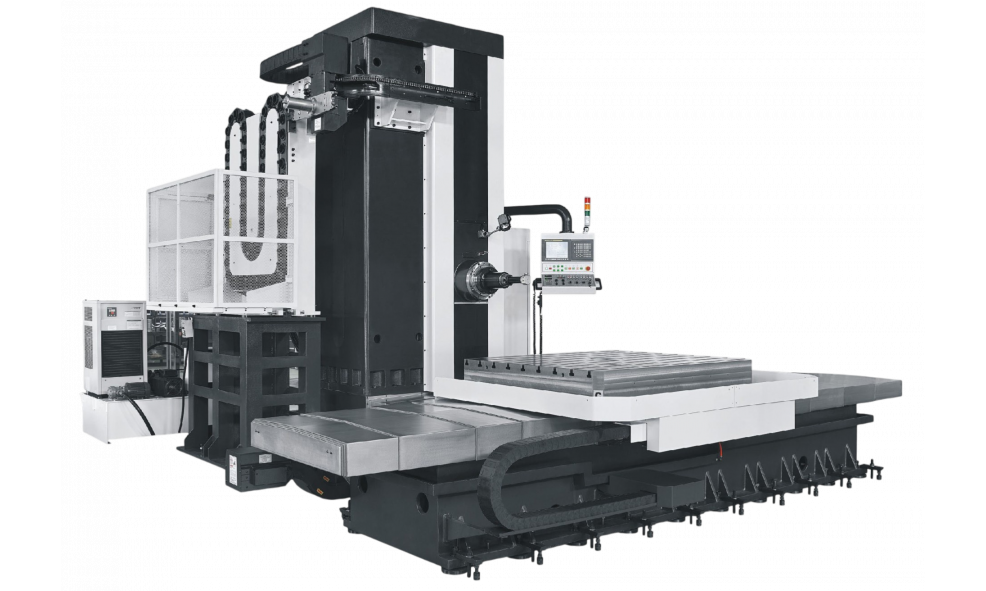

Горизонтально-расточно-фрезерный станок с ЧПУ OTURN HBM-130T3

HBM-130T3 — это станок для тех, кто не прощает ошибок в габаритной обработке. Он режет металл там, где нужна не просто точность, а повторяемость результата на партиях крупных деталей. Чугун, сталь, нержавейка — без разницы. Главное, чтобы деталь влезала в рабочую зону.

Что он умеет и как устроен. За обработку отвечает шпиндель мощностью 26 кВт с крутящим моментом под 2937 Нм. Это не просто цифры — это запас, чтобы снимать толстую стружку без вибраций и перегрузок. Конструкция шпинделя носового типа, плюс полная передача: никаких ремней, потерь на проскальзывание, вся мощность идёт в резец. Максимальные обороты — 2500 об/мин, этого хватает для большинства операций твёрдосплавным инструментом.

Рабочая зона: ход по X — 3 метра, по Y — 2 метра, по Z — полтора метра. Выдвижение шпинделя (ось W) — 700 мм. Этого хватает, чтобы добраться до глубоких полостей без переустановки детали. Поворотный стол 1440×1600 мм держит до 8 тонн. Если нужно больше — закажите стол 2000×2000 мм под 15 или 20 тонн. Угол деления — 0,001°, ось B с точностью позиционирования 15 угловых секунд и повторяемостью 8″. Это про то, что отверстие под углом встанет туда, куда вы его запрограммировали.

Точность и жёсткость. Направляющие по X, Y, Z — высокоточные линейные шкалы. Привод на эти оси — механизм прямой передачи через редуктор, без люфтов и упругих деформаций. Точность позиционирования по X — 0,035 мм, по Y — 0,025 мм, по Z — 0,020 мм. Повторяемость — 0,02 мм и 0,015 мм соответственно. Для станка таких габаритов и веса в 34 тонны — это стабильный результат. Достигается он в том числе за счёт циркуляционного масляного охлаждения подшипников шпинделя и термокомпенсации: тепловые расширения не уводят размер.

Оснастка и автоматизация. Система ЧПУ — FANUC 0i-MF(5), опционально доступен SIEMENS. Магазин инструментов — на 40 или 60 позиций. Этого хватит, чтобы не прерывать обработку сложной корпусной детали на смену фрезы. Подвод СОЖ через шпиндель (до 7 МПа) — промывает каналы и охлаждает зону реза там, куда не добраться наружной струёй. Измерительный щуп детали и установщик инструмента — опции, которые превращают станок в измерительную машину прямо на рабочем столе. Угловая фрезерная головка расширяет геометрию: можно обрабатывать наклонные плоскости без переустановки.

Кому это нужно. Производителям крупных корпусных деталей, станин, рам, коробок передач, корпусов турбин. Там, где деталь весит тонны и стоит дорого, а брак на финише — катастрофа. HBM-130T3 закрывает задачу «сделать один раз и точно».
