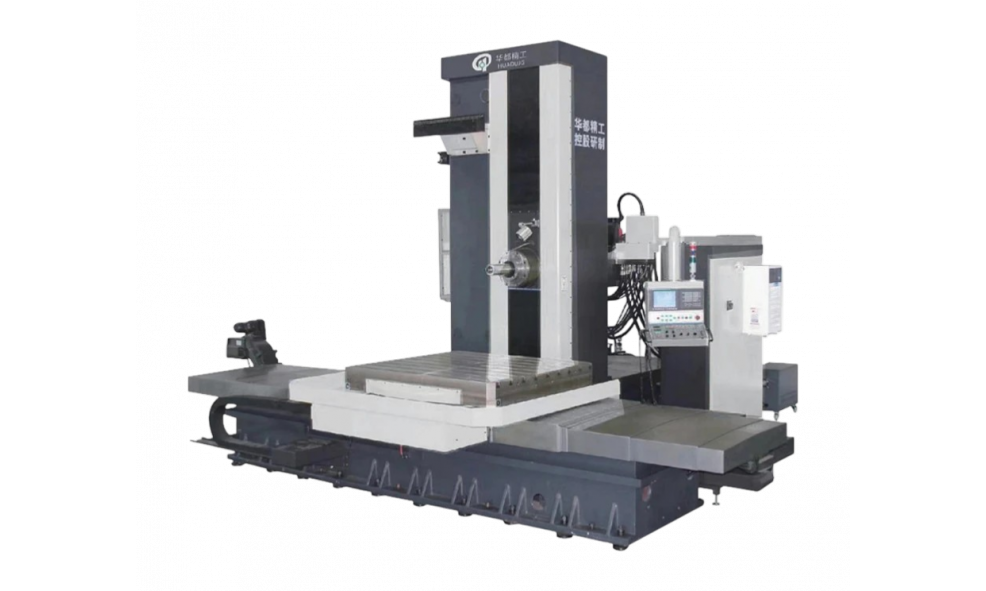

Горизонтально-расточно-фрезерный станок с ЧПУ OTURN HBC-130T3: Инструмент для больших задач

Когда деталь весит несколько тонн, а допуски измеряются микронами, от станка требуется не просто мощность, а филигранная точность. HBC-130T3 — это не про «универсальность для всех», а про бескомпромиссное решение для тех, кто работает с крупногабаритными корпусными деталями, штампами, пресс-формами или элементами турбин. Его задача — за один установ снять до 6 мм стали с высокой подачей, а потом вывести отверстие с точностью до 0,001° по поворотной оси.

Главное, что отличает эту модель от конкурентов, — патентованная конструкция колонны. Двойная арочная балка даёт прирост жёсткости на 27% по сравнению с классическими прямоугольными колоннами. Это не цифра ради цифры: на практике это означает отсутствие вибраций при черновой обработке и стабильную геометрию при чистовой. Шпиндель — отдельная история. Его изготавливают из немецкой стали SACMA-645, азотируют и обрабатывают при минус 190°C. Твёрдость на уровне HS 100±10, что гарантирует ресурс шпинделя более 10 лет работы в трёхсменном режиме. Крутящий момент в 2400 Нм на низких оборотах позволяет врезаться в поковку сразу, без предварительных проходов.

Поворотный стол — это вообще отдельная инженерная работа. Гидравлическое зажимное устройство с двойной турбиной развивает шесть сил затяжки до 13 500 кг/см². Для сравнения: обычные столы выдерживают в два раза меньше. Стол не сместится под нагрузкой — деталь можно обрабатывать с любой стороны без переустановки. Минимальный угол деления в 0,001° позволяет делать точные угловые сверления и фрезерование сложных поверхностей.

Ключевые технические решения, которые стоят внимания:

• Шпиндель BT50 с полной передачей: 2500 об/мин, 18,5 кВт, 2400 Нм — хватает для тяжёлого фрезерования и расточки. Выдвижение шпинделя 700 мм, можно работать в глубоких полостях.
• Система ЧПУ: базовая FANUC 0i-MF(5) — проверенный стандарт для тяжёлых станков. Опционально — SIEMENS. Обе системы поддерживают 3D-коррекцию и интерполяцию.
• Точность: повторяемость по линейным осям — 0,015 мм, по оси B — 8 угловых секунд. Это уровень прецизионных расточных работ, а не просто черновая обдирка.
• Опции для гибкости: магазин на 40 или 60 инструментов, угловая фрезерная головка, измерительный щуп, подвод СОЖ через шпиндель до 7 МПа. Можно дооснастить под конкретную номенклатуру деталей.

Станок весит 26 тонн, занимает площадь 8,4×7,4 метра. Он не для маленьких цехов. Он для тех, кто считает время простоя и знает цену браку. HBC-130T3 — это станок, который окупается за счёт сокращения числа перестановок и возможности вести обработку «с одного установа». Если у вас деталь влезает в габариты стола 1400×1400 мм (опционально до 2000×2000 мм с грузоподъёмностью 20 тонн), вы можете снять её здесь и сейчас, без передачи на другой станок.
