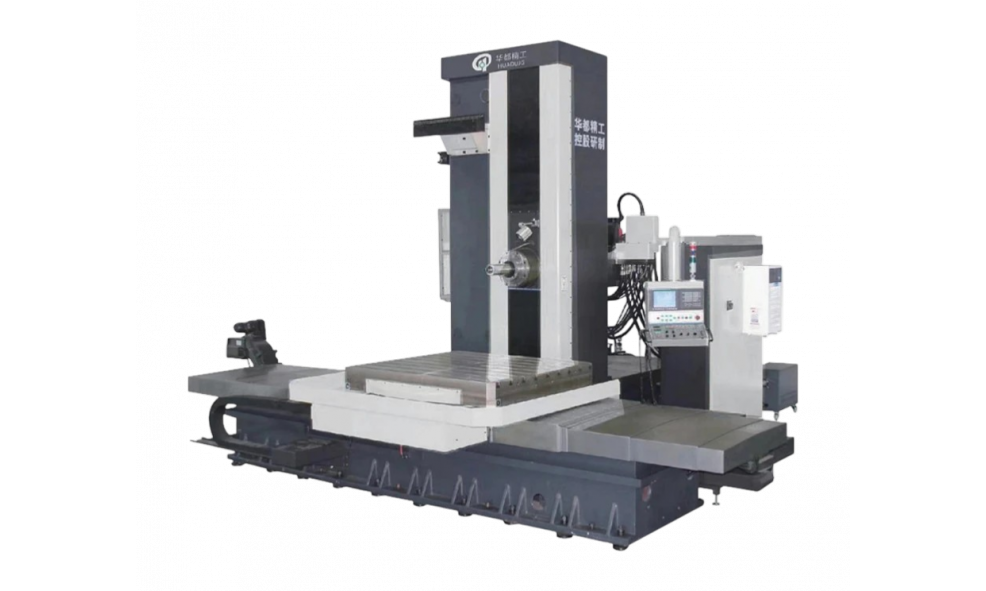

Горизонтально-расточно-фрезерный станок с ЧПУ OTURN HBC-130T2
Этот станок — для тех, кто обрабатывает крупные корпусные детали из чугуна, стали и жаропрочных сплавов. Коробки передач, станины, блоки цилиндров, корпуса редукторов — всё, где нужна точность позиционирования в пределах сотки и съём металла без вибраций. ЧПУ FANUC 0i-MF(5) в базе, опционально ставят SIEMENS.
Главное — шпиндель. Не просто BT50 на 2500 об/мин и 2400 Нм крутящего момента. Материал — немецкая сталь SACMA-645. Термообработка двойная: азотирование поверхности + ультраглубокое охлаждение до минус 190°C. Твёрдость — HS 100±10. Это значит, что ресурс шпинделя до замены — годы, а не месяцы, даже при работе с нержавейкой и титаном. Длина выдвижения — 500 или 700 мм, подбираете под свою деталь.
Колонна — не сварная, не литая, а патентованная двойная арка. Жёсткость выше на 27% относительно стандартных рамных конструкций. На практике: берёте фрезу 160 мм, снимаете 6 мм с чугуна — вибрация не уходит в стол, а гасится конструкцией. Поворотный стол — 1400×1400 мм, 5 тонн грузоподъёмности. Зажим гидравликой, шесть точек затяжки, усилие до 13500 кг/см². Деталь не поведёт даже при черновой обработке на полной мощности. Минимальный угол деления — 0,001°. Опционально можно поставить стол 2000×2000 мм на 20 тонн.
Ходы: X-2000, Y-1600, Z-1500 мм, плюс выдвижение шпинделя W — 700 мм. Быстрые перемещения по X/Y/Z — 10 м/мин. Точность позиционирования — 0,020 мм на метр, повторяемость — 0,015 мм. Ось B (поворот стола) держит точность 15 угловых секунд, возврат — 8 секунд.
Из дополнительного: магазин на 40 или 60 инструментов (BT50), подвод СОЖ через шпиндель до 7 МПа, угловая фрезерная головка, измерительный щуп для автоматической привязки детали, термокомпенсация шпинделя. Линейные шкалы ставят FAGOR или HEIDENHAIN — по желанию.
Габариты 7,4×7,4 м, высота 4,5 м, вес 22 тонны. Потребление 75 кВт. Станок не для гаража — для цеха с фундаментом и нормальной вентиляцией. Но если деталь тяжёлая, ответственная и допуски жёсткие, — альтернатив ему немного.
