Назначение

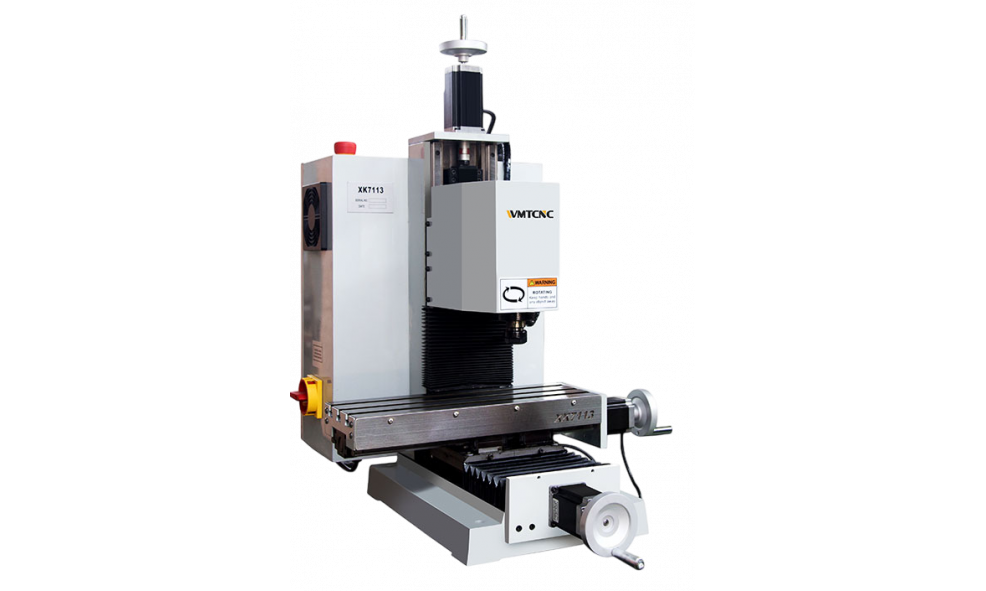

WMT CNC XK7113A — это настольный 3-осевой вертикальный фрезерный станок с ЧПУ. Он спроектирован как учебно-производственная машина: на нём учатся студенты в колледжах и техникумах, а в небольших мастерских он вполне способен закрывать потребности в мелкосерийном производстве деталей из стали, цветных металлов, пластика и текстолита. Сфера применения — от прототипирования до ремонта и выпуска оснастки.

Конструкция и особенности

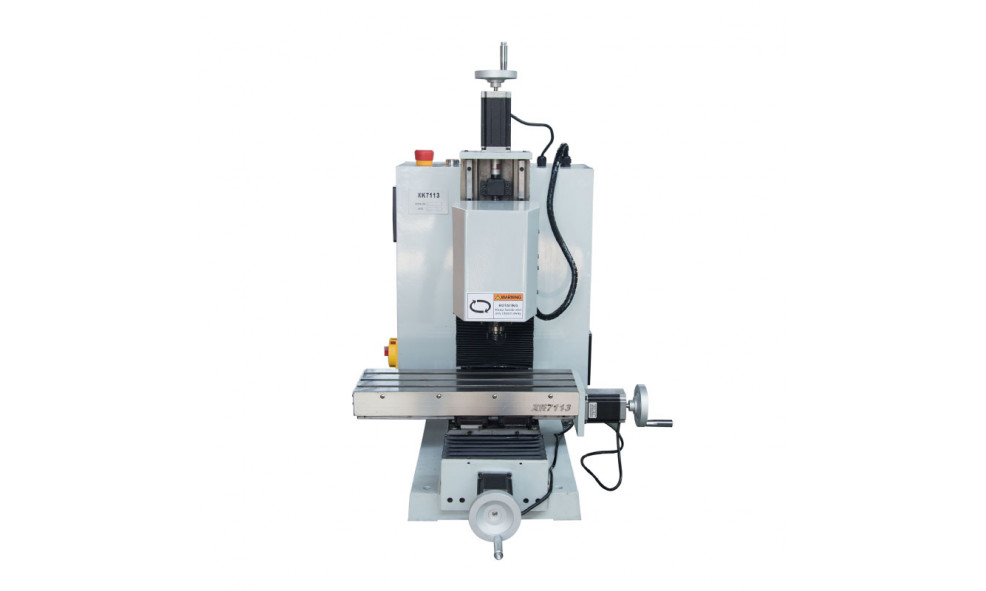

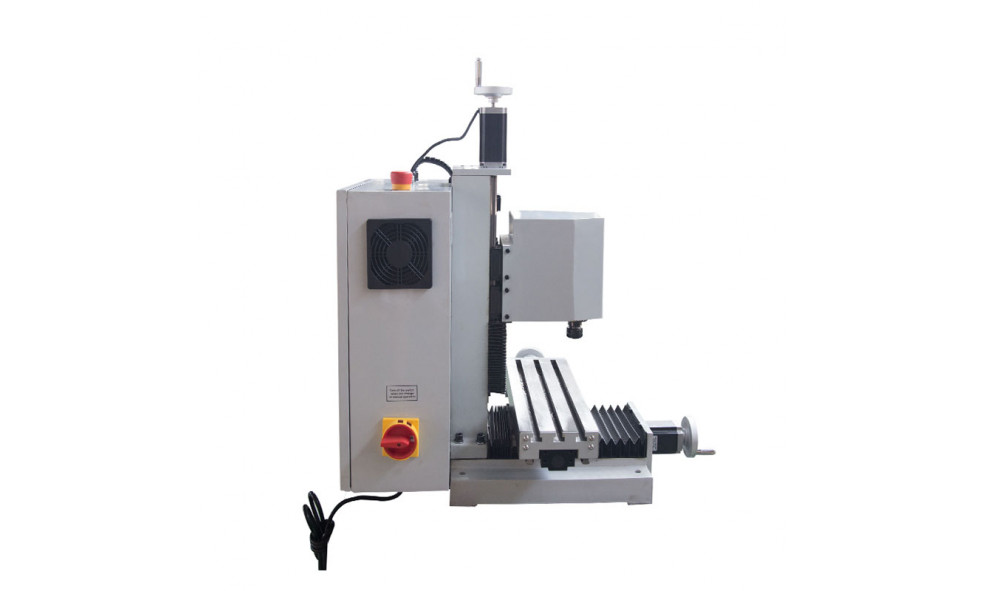

Станок компактный — габариты 590×590×780 мм, весит 90 кг. Это позволяет ставить его на верстак или в учебный класс, не требуя отдельного фундамента. Рабочий стол 400×140 мм с тремя Т-образными пазами даёт достаточно места для крепления небольших заготовок. Ходы по осям: X — 210 мм, Y — 120 мм, Z — 200 мм. Этого хватает для большинства типовых деталей, которые обрабатывают в учебных и мелкосерийных задачах.

Шпиндель — бесколлекторный двигатель мощностью 400 Вт. Он тише и надёжнее щёточных аналогов, не требует замены щёток и выдаёт стабильные 3000 об/мин. Конус шпинделя ER20 — это стандартный цанговый зажим. Он позволяет быстро менять инструмент диаметром до 13 мм под сверление и фрезерование. Максимальный диаметр фрезерования и сверления — 13 мм. Для учебных и ремонтных работ это адекватный диапазон: можно сверлить отверстия, фрезеровать пазы, обрабатывать плоскости.

Привод подач по осям — шаговые двигатели с разомкнутым контуром. Крутящий момент: по X и Y — 2,6 Н·м, по Z — 3,2 Н·м. Увеличенный момент по вертикальной оси нужен, чтобы компенсировать вес узла шпинделя. Система управления — Mach 3. Это проверенный софт, под который написано много обучающих материалов. Студент или оператор разберётся за пару дней.

Преимущества

• Компактность и мобильность. 90 кг — это не 300-килограммовый промышленный монстр. Станок можно переставить вручную, поставить на стол или переместить в другой кабинет. Для учебных заведений это плюс: не нужно перестраивать помещение.
• Бесколлекторный шпиндель. Он не искрит, не шумит как пылесос и живёт дольше щёточного. 400 Вт хватает для цветных металлов и пластика. Сталь берёт, но снимать припуски надо аккуратно, малыми проходами — это учебный станок, а не промышленный обрабатывающий центр.
• Система Mach 3. Это стандарт де-факто для настольных ЧПУ. Огромное сообщество, куча готовых постпроцессоров, уроков на YouTube. Если что-то пошло не так — ответ находится за пять минут. Для учебного процесса это снимает нагрузку с преподавателя: студенты сами разбираются.
• Честные ходы 210/120/200 мм. На столе 400×140 мм можно обрабатывать детали длиной до 20 см. Этого хватает для корпусов, кронштейнов, шестерёнок, штампов. Небольшая мастерская, которая делает оснастку для ремонта, закроет 80% задач на этом станке.
• Цанга ER20. Инструмент меняется за секунды. Диаметр до 13 мм — это стандартный набор фрез и свёрл, которые продаются в любом магазине оснастки. Не нужно заказывать редкие конусы.

Итог: WMT CNC XK7113A — это рабочий инструмент для обучения и мелкой механики. Он не пытается заменить промышленный станок, но для своих задач — прототипов, ремонта, учебных деталей — он справляется без лишней головной боли.
