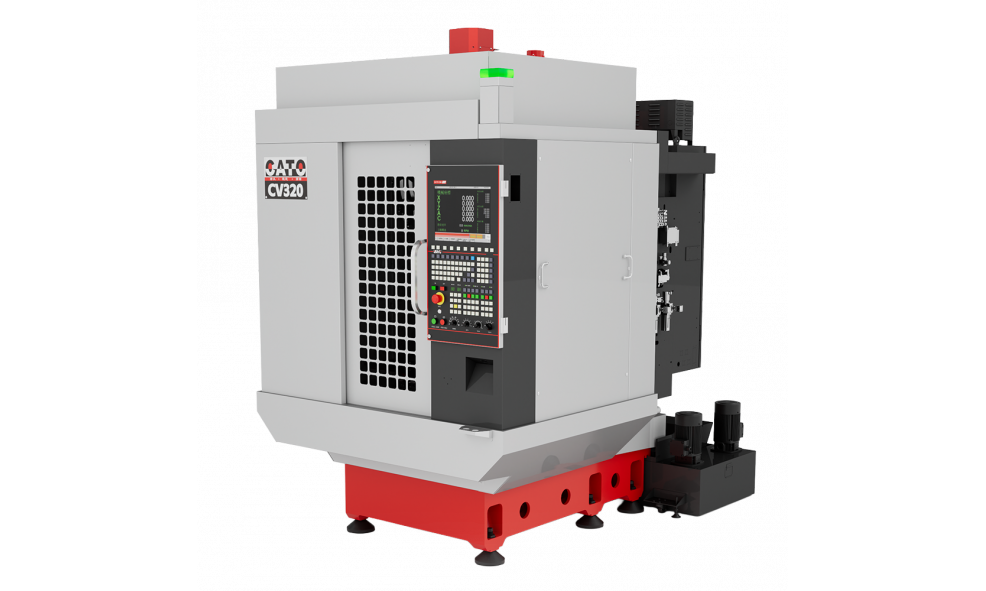

CATO CV 320: Компактный 5-осевой станок для сложных деталей

Этот станок — не просто очередной «пятиосевик». CATO CV 320 спроектирован для тех, кому нужно делать сложные детали из металла, пластика или композитов, но при этом не хочется отдавать под станок половину цеха. При массе 2.9 тонны он выдаёт жёсткость и точность, которую раньше искали в более габаритных машинах. Задача CV 320 — обрабатывать небольшие корпуса, пресс-формы, лопатки, импланты и прочую высокоточную механику за один установ. Без перестановок, без накопления погрешностей, с полным контролем геометрии.

Что внутри и как это работает

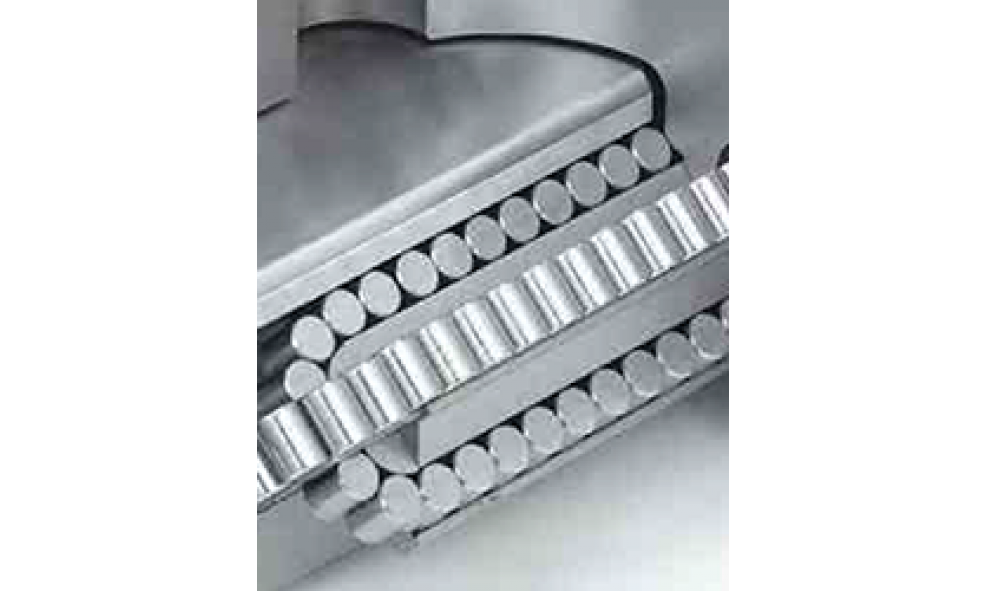

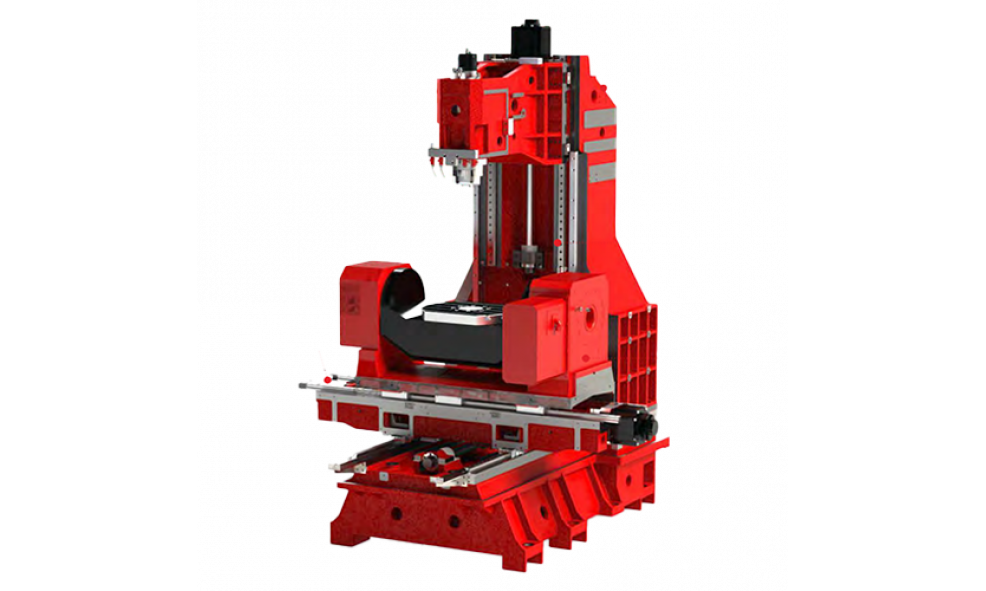

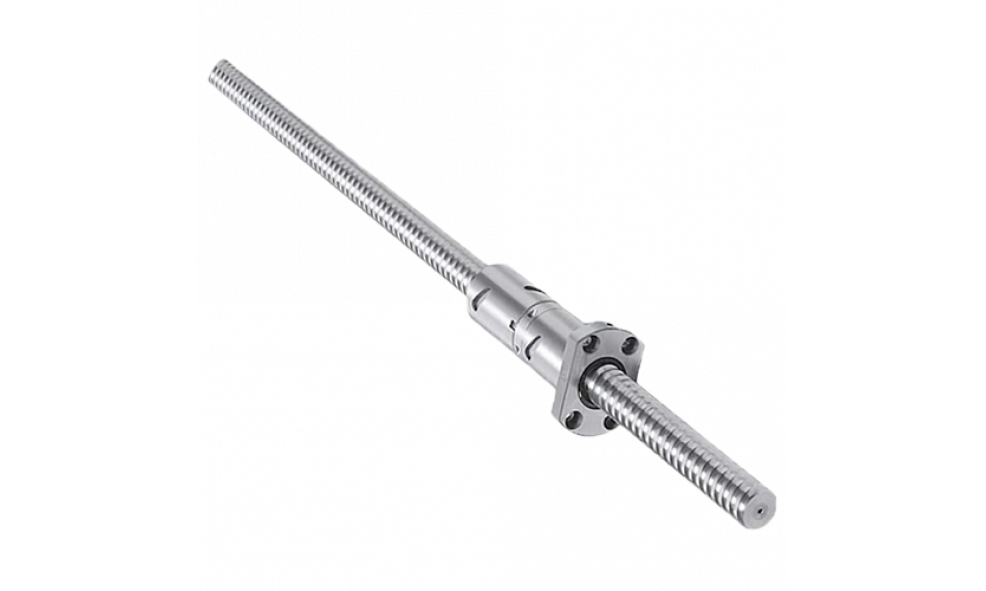

Конструкция. Моноблочная станина, спроектированная с использованием FEA. Это значит, что лишнего металла нет — есть только там, где он держит нагрузку. Шариковые винты закреплены по схеме fixed-fixed (с двух сторон), что убирает люфты и вибрации на высоких подачах. Z-ось стоит на роликовых направляющих — они жёстче шариковых, особенно при боковых нагрузках. Колонна сверхжёсткая, и это чувствуется, когда режешь титан или нержавейку: дрожания нет, даже на глубине.

Шпиндель. Прямой привод 12 000 об/мин с конусом BT30. Мощность 8.2 кВт в длительном режиме, 12 кВт — пиковая. Крутящий момент 26/38 Нм. Этого хватает, чтобы вести чистовую обработку твёрдых сплавов без потери оборота под нагрузкой. И достаточно для алюминия — там скорость резания можно поднять до упора.

5-осевой стол. Оси A и C — на прямых приводах, без люфтов, без ременной передачи. Скорость A — до 100 об/мин, C — до 230 об/мин. Точность позиционирования: 10 угловых секунд по A, 8 — по C. Повторяемость — 6 и 4 секунды соответственно. Грузоподъёмность: 40 кг в горизонтали, 20 кг при наклоне. Реальные цифры: на столе Ø260 мм можно закрепить деталь весом до 20 кг и обрабатывать её под любым углом без потери точности.

Инструментальный магазин. 21 позиция, смена tool-to-tool за 2 секунды. Диаметр инструмента — до 80 мм с занятым соседним карманом, до 250 мм — если сосед свободен. Длина до 250 мм, вес до 3 кг. Для компактного станка это отличный запас — хватит на большинство операций без необходимости менять оснастку вручную.

Скорости и подачи. Быстрые перемещения 48 м/мин по всем трём линейным осям. Рабочая подача — до 30 000 мм/мин. Время цикла на сложных деталях с частой сменой инструмента и позиционированием будет минимальным.

Почему это стоит денег

• Точность. ±0.005 мм на 300 мм — это не маркетинг, это результат жёсткой станины, прямых приводов и грамотной механики. Повторяемость ±0.003 мм — детали в партии будут совпадать с точностью до микрона.
• Компактность. 1.5 × 2.3 метра в плане. Влезает в обычный гараж или небольшую мастерскую. Вес 2.9 тонны — не требует усиленного фундамента, достаточно ровного бетонного пола.
• Гибкость ЧПУ. В базе идёт система CATO C80 Plus. Но если у вас стандарт предприятия — Siemens 828D/ONE или FANUC, их ставят опционально. Никакой привязки к одному вендору.
• Надёжность. Объёмная система смазки, бак СОЖ на 140 литров, продуманный отвод стружки. Станок рассчитан на работу в три смены, а не на разовые показательные выступления.

CATO CV 320 — это станок, который закрывает нишу между дорогими «тяжеловесами» и любительскими фрезерами. Тут нет компромиссов по точности, но есть разумная цена и компактность. Если ваша задача — мелкосерийное производство сложных деталей с 5-осевой обработкой, этот станок стоит посмотреть вживую.
