Компания Shandong Weida Precision Intelligent Machinery Co., Ltd., расположенная в живописном родном городе Мо-цзы — Тэнчжоу, провинция Шаньдун. Его площадь составляет 500 000 м2, зона застройки — около 350 000 м2, а общая стоимость активов превышает 1 млрд юаней. На предприятии работают 365 инженеров, а основное технологическое оборудование импортировано из Германии: шлифовальный станок с направляющими Waldrich Corburg, горизонтальные обрабатывающие центры Heckert, Heller и DMG, японский станок Okuma, японский портальный пятисторонний расточно-фрезерный центр SNK, 132 комплекта оборудования для тестирования и отладки. В сотрудничестве с Шаньдуньским университетом компания создала базу для трансфера научно-исследовательских достижений, а также наладила сотрудничество с Хуачжунским университетом науки и технологий в области отраслевых и университетских исследований. База включает в себя Центр технологических исследований и разработок, Центр обработки информационных данных, Центр контроля и тестирования продукции и метрологический отдел. В 2022 году в провинции Шаньдун был создан исследовательский центр горизонтального станка с ЧПУ.
За последние годы благодаря сочетанию внедрения передовых зарубежных технологий, сотрудничества с научно-исследовательскими институтами, а также собственных разработок и проектирования, наша основная продукция была представлена в 10 сериях: автоматические производственные линии, пятиосевые портальные обрабатывающие центры мостового типа, портальные/вертикальные/горизонтальные обрабатывающие центры, фрезерные станки с ЧПУ, горизонтально-расточные и фрезерные станки, радиально-сверлильные станки, токарные станки с ЧПУ, фрезерные/сверлильные станки — всего более 90 спецификаций. Благодаря стабильной работе и надёжному качеству продукция широко представлена как на внутреннем, так и на внешнем рынке, охватывая более 70 стран и регионов, особенно рынки Европы и Америки.

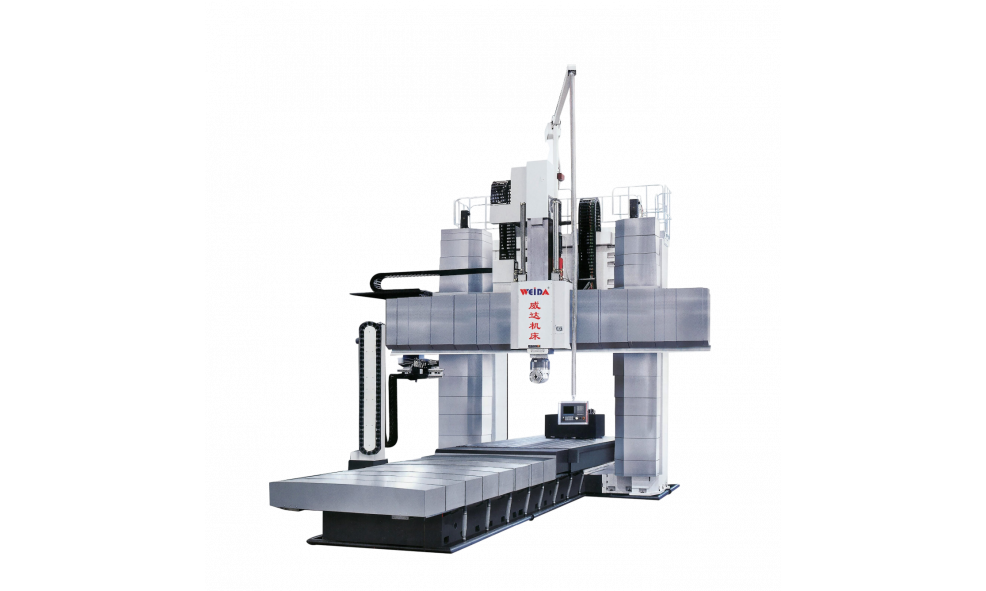

Обрабатывающий центр WEIDA GMC3080: пятисторонняя обработка без переустановки
Когда деталь весит 35 тонн и имеет габариты 8×3 метра, переворачивать её для обработки с другой стороны — не вариант. Здесь нужен станок, который сам зайдёт со всех сторон. 3-осевой портальный центр WEIDA GMC3080 с вертикальной и горизонтальной фрезерными головками — это решение для крупногабаритных корпусных деталей, где важна не только мощность, но и точность позиционирования.
Назначение
Станок спроектирован для пятисторонней обработки за одну установку. Ход по оси W — 2250 мм, расстояние между колоннами — 3600 мм, рабочий стол — 8000×3000 мм. Это значит, что на столе помещается корпус гидротурбины, станина пресса или крупная литейная форма. Обрабатываете сразу пять плоскостей: вертикальный шпиндель работает сверху и сбоку, горизонтальный — с торцов. Деталь закрепили один раз, и она больше не двигается — все базовые оси выдерживаются без переустановок.
Преимущества по узлам
- Замкнутая портальная рама. Нижняя часть колонн соединена с ложементом, верхняя — с балкой. Жёсткость конструкции позволяет снимать припуски до 10 мм за проход. Резать чугун или сталь 45 — без вибраций, которые портят инструмент и геометрию детали.
- Шпиндель BT50 на 2000 Н·м. 45 кВт мощности и 3000 об/мин — режим силового фрезерования. Крутящий момент достаточен для работы с труднообрабатываемыми сталями. Для чистовых проходов — те же 3000 об/мин, но с подачей до 6000 мм/мин.
- Точность позиционирования. 0,045 мм по оси X, 0,032 мм по Y, 0,018 мм по Z. Повторяемость — 0,035/0,022/0,012 мм соответственно. Это не «околонулевая» точность — это детали, которые собираются без подгонки. В паре с полной замкнутой линейной шкалой (опция) станок отрабатывает перемещения без люфтов и тепловых дрейфов.
- Сервоприводная смена инструмента. Магазин на 24 позиции рычажного типа — базового хватает для большинства задач. Если деталь требует 40–60 инструментов, ставится опциональная система с автоматической заменой. Смена происходит без участия оператора — станок сам подбирает фрезу под следующий переход.
- Гидравлическая балансировка осей W и Z. Тяжёлые узлы не «проваливаются» при отключении сервопривода. Это безопасность и сохранение геометрии станка при длительных циклах обработки.
Техническая база
Станок поставляется с системой ЧПУ Fanuc 31i — стандарт для тяжёлых обрабатывающих центров. По опции доступна Siemens 840DSL с расширенными возможностями постпроцессирования. Трёхосевой немецкий планетарный редуктор — это выбор для станков, работающих в две-три смены без остановок. Редуктор выдерживает ударные нагрузки при врезании и не требует частого обслуживания.
Кому подойдёт
Производителям крупных литейных форм, корпусов редукторов, станин станков, деталей гидравлики и энергомашиностроения. Если деталь не влезает в обычный фрезерный станок, а точность нужна на уровне IT8–IT7 — GMC3080 закрывает эту задачу без перестановок и лишних операций.
