Dongguan CATO Machinery Industry Co., Ltd. (CATO PRECISION MACHINERY (GUANGDONG) CO., LTD) основанная в 2006 году, является национальным высокотехнологичным предприятием, специализирующимся на исследованиях и разработках, производстве, продажах, обслуживании и кадровой стратегии в области высокотехнологичного оборудования с ЧПУ. Штаб-квартира компании находится в Дунгуане, всемирно известном производственном городе, на территории общей площадью около 50 000 квадратных метров.
Интеллектуальные станки CATO включают более 70 моделей в 14 сериях, в том числе пятиосевые обрабатывающие центры с мостовым механизмом, пятиосевые обрабатывающие центры с горизонтальной кареткой, пятиосевые портальные обрабатывающие центры с неподвижной балкой, пятиосевые обрабатывающие центры с мостовым краном, пятиосевые обрабатывающие центры с горизонтальной поворотной головкой, пятиосевые вертикальные обрабатывающие центры и пятиосевые вертикальные обрабатывающие центры с подвижной колонной. Выдающиеся характеристики высокой скорости, точности, интеллектуальности и сетевого взаимодействия в автомобильной, 3C, аэрокосмической, медицинской и других отраслях получили широкое признание среди пользователей.
CATO CL3020-5X: Пятиосевая обработка крупногабаритных деталей без компромиссов

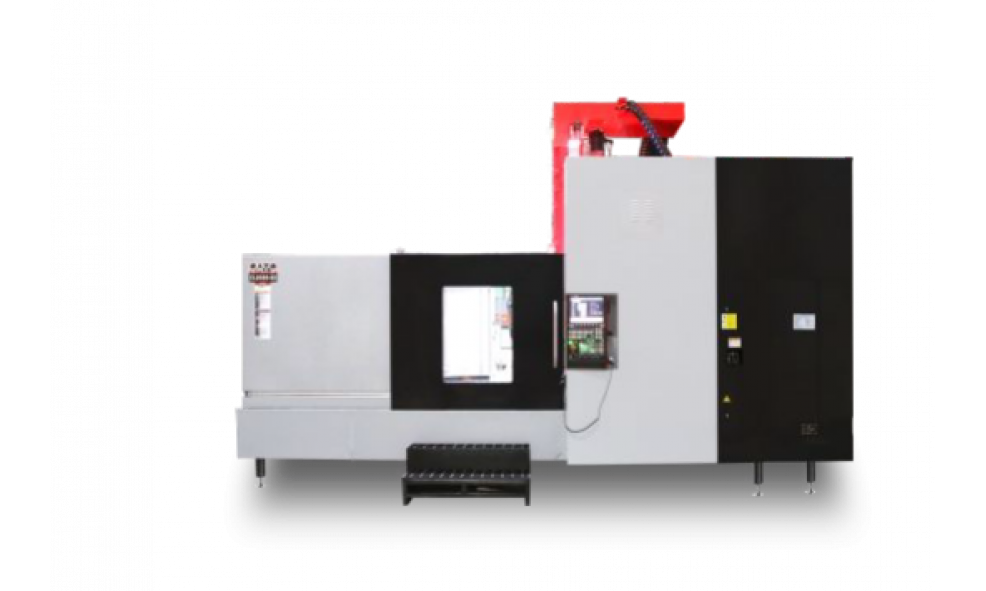

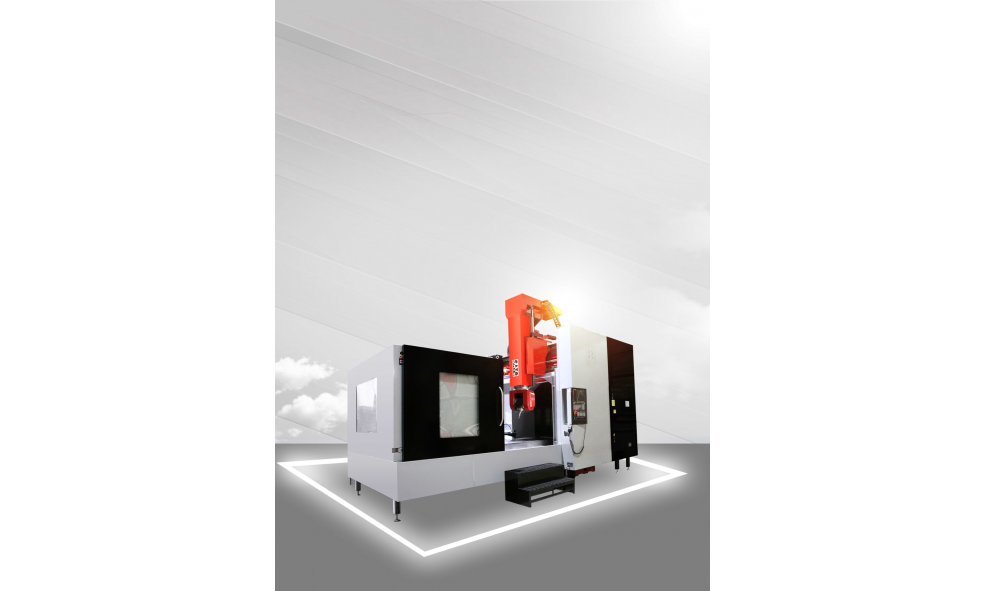

Когда деталь весит под две с половиной тонны, а допуски нужны в микронах, обычный фрезерный станок с ЧПУ не подходит. CATO CL3020-5X — это портальный обрабатывающий центр, спроектированный для крупных изделий из металла, композитов и пластика. Рабочее поле 3000×2000×800 мм позволяет обрабатывать корпусные детали, пресс-формы, штампы и крупноформатные заготовки, которые не влезут в стандартный вертикальный обрабатывающий центр.

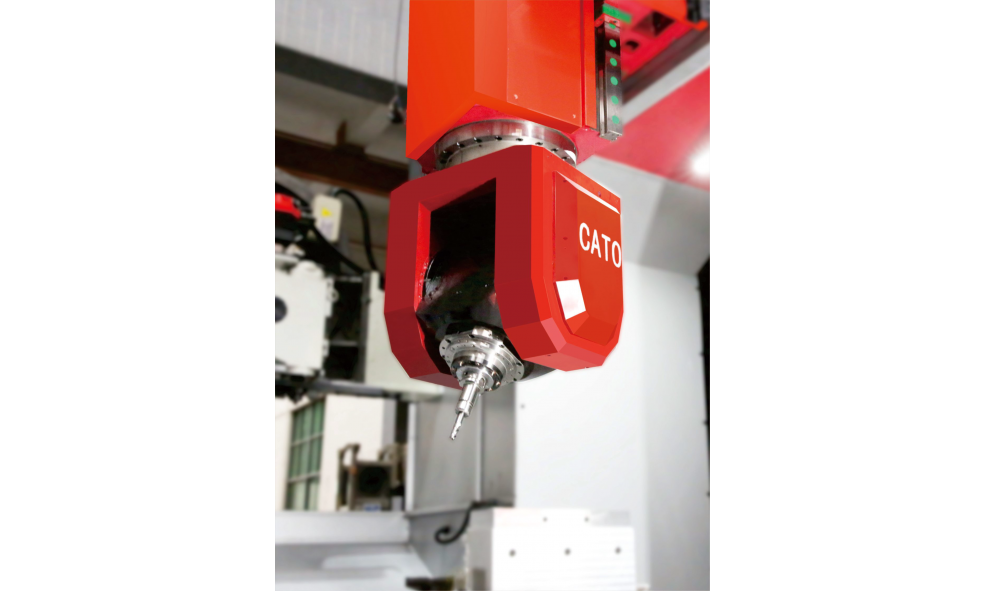

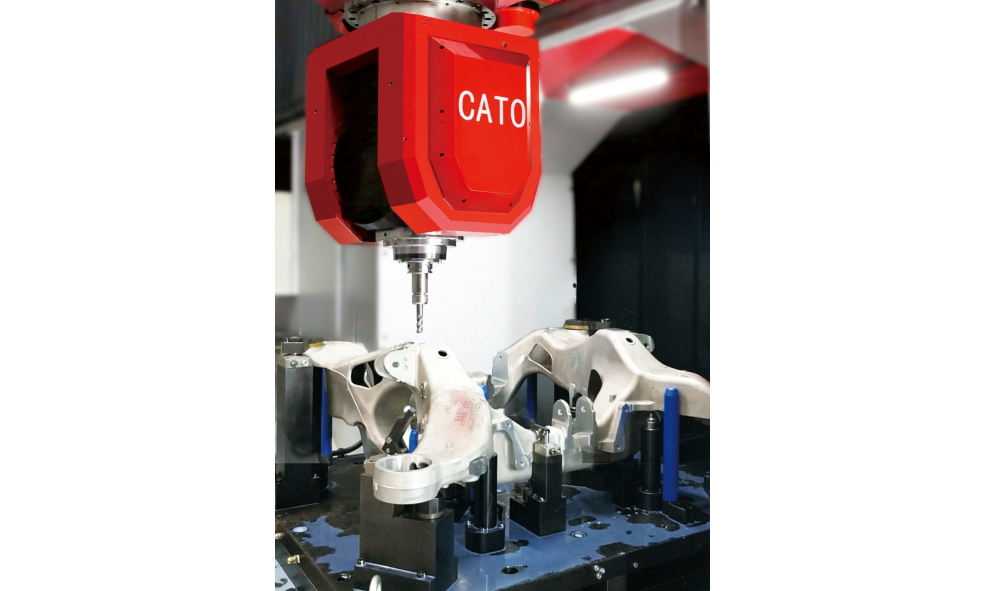

Главное отличие этой модели — полноценная 5-осевая фрезерная головка со встроенным шпинделем 170 мм на HSK-A63. Это не навесная поворотная ось, которую ставят на обычный трёхосевой станок: здесь конструкция завязана на жёсткость и точность с самого начала. Двигатель шпинделя выдаёт 20 кВт постоянной мощности и 60,7 Н·м крутящего момента в режиме S3 15%. Максимальные 18 000 об/мин позволяют работать твёрдосплавным инструментом на высоких подачах — как по алюминию, так и по закалённым сталям до HRC 50-55.
Станок держит точность позиционирования ±0,005 мм на 300 мм и повторяемость ±0,003 мм. Это не паспортные цифры, а реальные показатели, которые обеспечивает конструкция: роликовые направляющие 45 мм по X и 55 мм по Y и Z, шариковые винты Ø63×16 по X и R50×16 по Y. Жёсткость портала и массивная станина весом 23 тонны гасят вибрации даже при черновой обработке с большим съёмом металла.

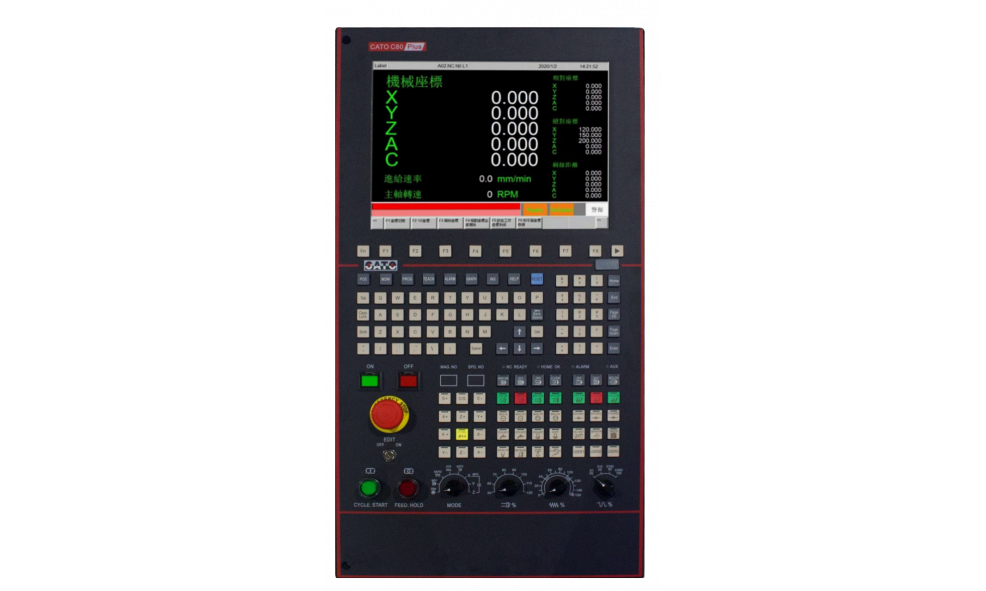

Магазин инструментов на 36 позиций с временем смены 1,3 секунды — это не рекорд, но для станка такого класса вполне конкурентно. Инструмент длиной до 400 мм и диаметром до 120 мм (полная загрузка) перекрывает 90% задач пятиосевой обработки. Система ЧПУ CATO C80 PLUS управляет всеми осями синхронно, без рывков и задержек при отработке сложных траекторий.
Для кого этот станок:
- Производство пресс-форм и штампов для автомобильной промышленности
- Авиастроение: лонжероны, шпангоуты, обшивка из алюминиевых плит
- Энергетическое машиностроение: корпуса турбин, крупные детали насосов
- Изготовление мастер-моделей и оснастки для композитных изделий
CL3020-5X берёт на себя то, что обычно делят между трёхосевым станком и пятиосевым с меньшим полем: одну деталь обрабатываете за один установ, без перестановок и потери точности. Это не просто «ещё один станок с ЧПУ» — это инструмент, который снимает ограничение по габаритам для пятиосевой обработки.
