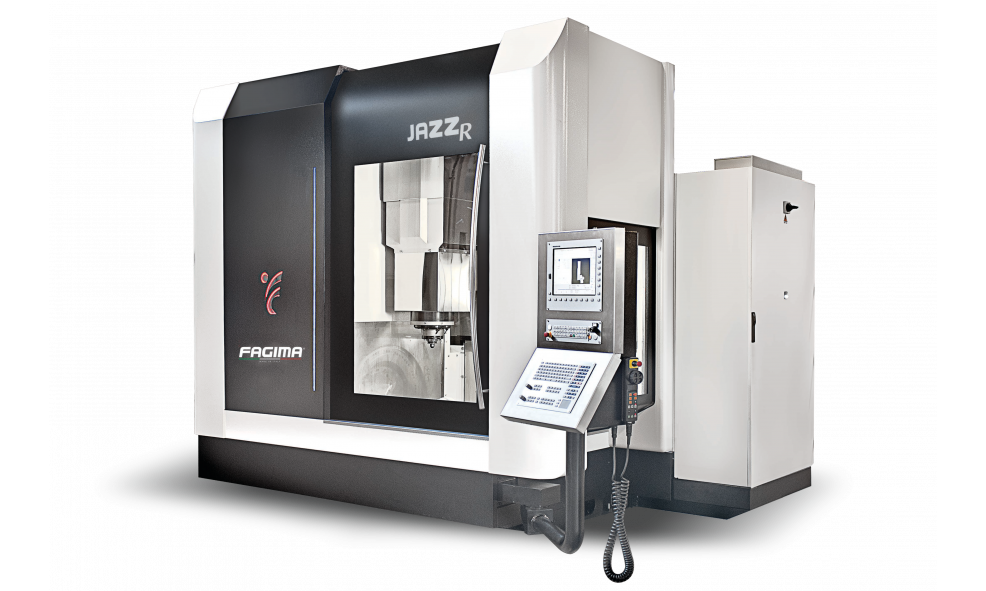

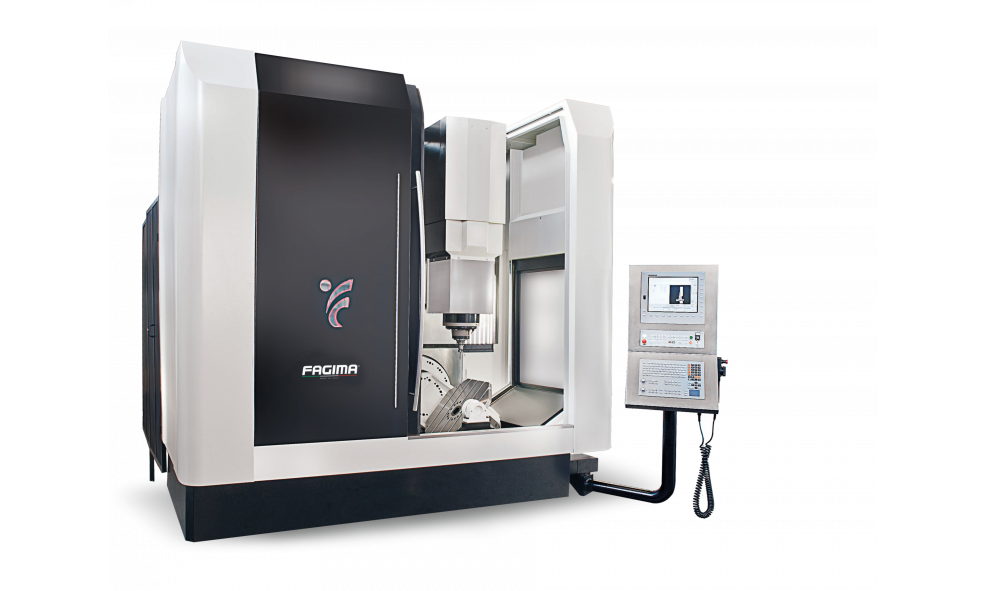

FAGIMA JAZZ R 5 AX: Пятиосевая обработка без компромиссов
Станок спроектирован для тех, кто работает со сложной геометрией и не готов жертвовать точностью ради скорости. Это не просто 5-осевой центр, а полноценный производственный инструмент, где каждый узел заточен под жёсткие циклы обработки.
Главная особенность — поворотный стол 600x600 мм с нагрузкой до 300 кг (опционально до 500 кг). Ось C вращается на 360°, ось B наклоняется на ±110°. Этого хватает, чтобы добраться до любой точки детали за один установ. Никаких перестановок — только обработка.
Базовый ход по осям: 750 мм по X, 600 по Y, 550 по Z. Если нужно больше — есть опция расширения до 650 мм по X и Y. Рабочая подача 20 м/мин, быстрый ход — 45 м/мин. Станок не тупит на переходах.
Шпиндель — коаксиальный механический, конус ISO40. Мощность 17 кВт в режиме S6, крутящий момент 108 Нм. Опционально можно поднять до 25 кВт и 159 Нм. Максимальные обороты — 12 000 об/мин. Для высокоскоростной обработки предлагают электрошпиндели: ISO40 на 16 000 об/мин или HSK63 на 24 000 об/мин. Выбирай под свои задачи.
Инструментальный магазин на 40 позиций с произвольным выбором. Время смены — 2,3 секунды «инструмент-инструмент». Если нужно быстрее — опция 1,5 секунды. Максимальный диаметр инструмента — 75 мм, с опцией до 127 мм. Длина — до 300 мм (опция 350 мм). Тяжёлый инструмент до 8 кг — без проблем, общий вес магазина до 200 кг.
Система ЧПУ — Heidenhain TNC 640 или Siemens 828D. Обе поддерживают одновременную 5-осевую обработку, кинематическую оптимизацию и динамический контроль. Если нужно — устанавливаются оптические линейки на все три линейные оси и абсолютные энкодеры на поворотные.
Из опций, которые реально пригодятся в серии: система высокого давления через шпиндель (20–60 бар), автоматизация дверей, ленточный конвейер для стружки, решения для смены паллет. Есть даже калибровочная сфера и юстировка лазером — для тех, кто гоняется за микронами.
Вес станка — 9000 кг. Это чугунная станина, которая гасит вибрации и держит геометрию годами. Если нужно обрабатывать сложные детали из стали, титана или алюминия — JAZZ R 5 AX справится без лишних слов.
