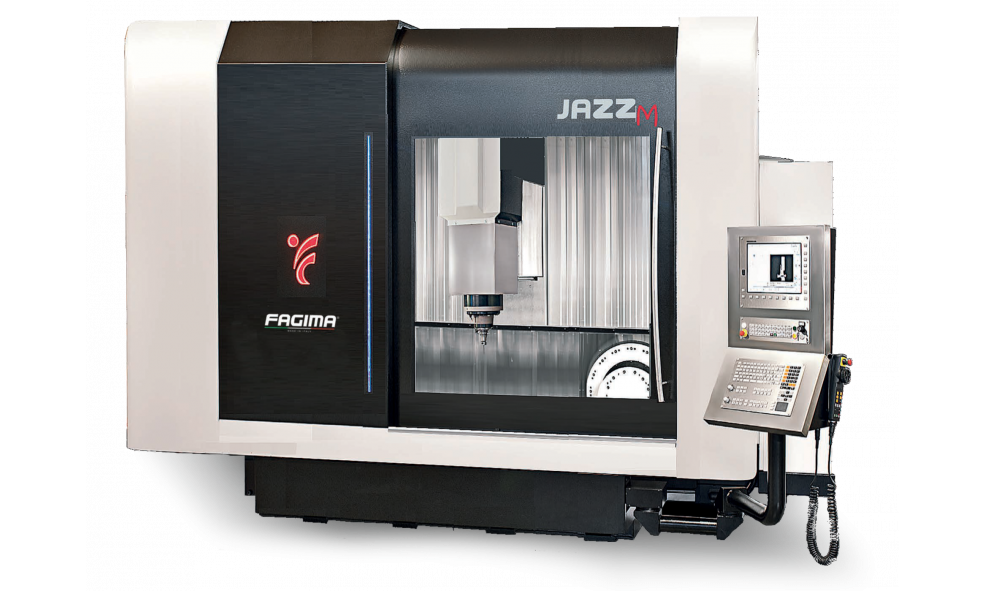

FAGIMA JAZZ M 5 AX: 5-осевой обрабатывающий центр для сложных задач
Когда деталь требует обработки с пяти сторон за один установ, а допуски считаются микронами, нужен станок, который не прощает компромиссов. FAGIMA JAZZ M 5 AX — это вертикальный 5-осевой центр с порталом, спроектированный для жёсткой высокоточной обработки. Не «универсал», а специалист по сложным деталям из стали, чугуна, алюминия и титана.
Геометрия и жёсткость. Ходы по осям: X — 1550 мм, Y — 600 (опционально 650) мм, Z — 550 мм. Этого хватает для крупногабаритных корпусных деталей и штампов. Станина — литой чугун, портальная конструкция гасит вибрации. Быстрый ход 45 м/мин по всем трём линейным осям — холостые перемещения не затягивают цикл.
Две конфигурации стола. Это гибкость, а не компромисс. Фиксированный стол 800×800 мм берёт нагрузку до 1000 кг на квадратный метр — для тяжёлых заготовок. Поворотный стол 600×600 мм с нагрузкой до 300 (опц. 500) кг — для сложной 5-осевой обработки. Ось C вращается на 360°, ось B наклоняется на ±110°. Скорость вращения и наклона — до 25 об/мин: достаточно для позиционирования и интерполяции.
Шпиндель и привод. Коаксиальный механический шпиндель на 12000 об/мин с конусом ISO40. Мощность 17 кВт в режиме S6-25%, крутящий момент 108,6 Нм. Съём металла уверенный, без перегрузок на чистовых переходах. Опционально — электрошпиндель на 16000 или 24000 об/мин для алюминия и композитов, или усиленный механический до 25 кВт.
Инструментальный магазин. Цепной на 40 позиций. Смена инструмента за 1,5 секунды (инструмент-инструмент). Максимальный диаметр — 75 мм (опц. 127 мм), длина до 350 мм, вес до 8 кг. Для длительных автономных циклов можно расширить до 60-120 позиций.
Система ЧПУ. Heidenhain TNC 640 или Siemens 828D — обе с поддержкой 5-осевой одновременной обработки, динамического контроля столкновений и оптимизации кинематики. Абсолютные энкодеры на осях C и B. Оптические линейки на X, Y, Z — обратная связь по положению без люфтов.
Что в итоге. FAGIMA JAZZ M 5 AX — станок для тех, кто делает сложные детали и не хочет переставлять заготовку по пять раз. Литьё, штампы, пресс-формы, авиационные и автомобильные компоненты — его стихия. Опции подбираются под задачу: высокое давление через шпиндель, система измерения инструмента и заготовки, конвейер для стружки, автоматизация дверей и паллет.
Он не пытается быть всем сразу. Он просто делает сложную пятиосевую обработку предсказуемой и быстрой.
