Dongguan CATO Machinery Industry Co., Ltd. (CATO PRECISION MACHINERY (GUANGDONG) CO., LTD) основанная в 2006 году, является национальным высокотехнологичным предприятием, специализирующимся на исследованиях и разработках, производстве, продажах, обслуживании и кадровой стратегии в области высокотехнологичного оборудования с ЧПУ. Штаб-квартира компании находится в Дунгуане, всемирно известном производственном городе, на территории общей площадью около 50 000 квадратных метров.
Интеллектуальные станки CATO включают более 70 моделей в 14 сериях, в том числе пятиосевые обрабатывающие центры с мостовым механизмом, пятиосевые обрабатывающие центры с горизонтальной кареткой, пятиосевые портальные обрабатывающие центры с неподвижной балкой, пятиосевые обрабатывающие центры с мостовым краном, пятиосевые обрабатывающие центры с горизонтальной поворотной головкой, пятиосевые вертикальные обрабатывающие центры и пятиосевые вертикальные обрабатывающие центры с подвижной колонной. Выдающиеся характеристики высокой скорости, точности, интеллектуальности и сетевого взаимодействия в автомобильной, 3C, аэрокосмической, медицинской и других отраслях получили широкое признание среди пользователей.

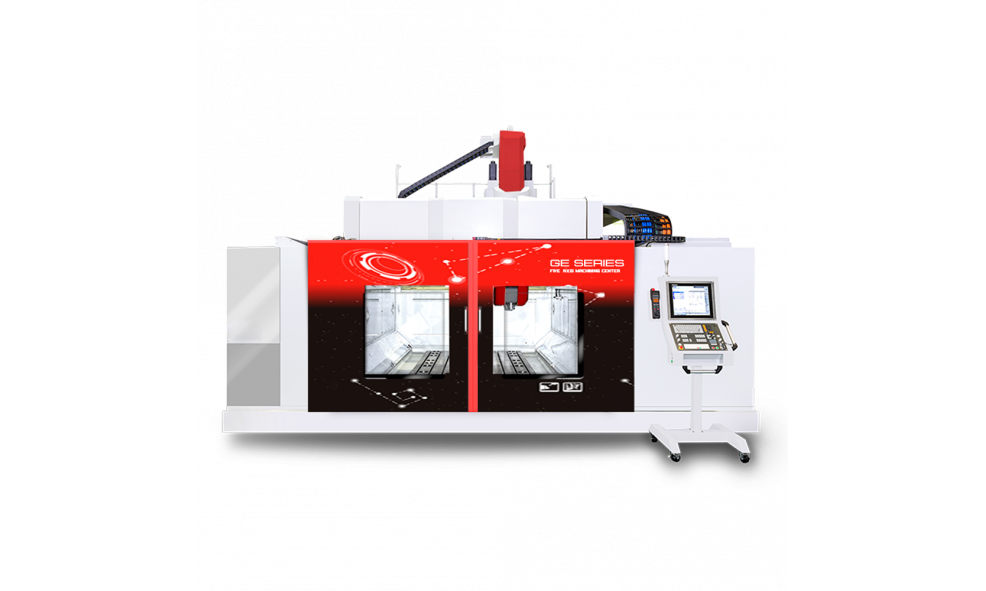

5-осевой портальный обрабатывающий центр с ЧПУ CATO GE 4025D
Назначение: Серийная и единичная обработка крупногабаритных деталей из алюминия, стали, композитов и пластика. Станок решает задачи авиастроения, вагоностроения, энергетического машиностроения и пресс-форм: от фрезерования лонжеронов и шпангоутов до чистовой обработки корпусных деталей длиной до 4 метров. Там, где нужна пятая ось, чтобы не переставлять заготовку и не терять время на перебазировки.
Преимущества и особенности:
- Жёсткость и стабильность размеров. Box-in-box симметричная поперечная балка — это не маркетинг. Цельная колонна и поперечное сечение штока 500×500 мм дают ту самую жёсткость, при которой вибрации не съедают ресурс инструмента. Точность позиционирования по VDI3441: 0.022 мм по X, 0.018 по Y, 0.012 по Z. Повторяемость — 0.012, 0.01 и 0.008 мм соответственно. Для деталей длиной 4 метра это стабильный результат без доводки напильником.
- Скорость и динамика. Линейные двигатели прямого привода по X и Y — никаких ремней и шарико-винтовых пар. Быстрое перемещение 40 м/мин по X/Y и 30 м/мин по Z. Ускорение 2.5 м/с² по всем осям. Двухосевая головка A/C разгоняется до 360 °/с и тормозит с ускорением 1800 м/с². Это не про «быстро поехал», это про сокращение времени цикла: меньше холостых ходов, больше времени в резе.
- Тяга шпинделя. Электрический шпиндель на 30 кВт (S1) и 33 кВт (S6-40%) с крутящим моментом до 120 Нм. 18 000 об/мин, конус HSK-A63 — стандартный инструментальный интерфейс для алюминия и композитов. Режет без перегрузок даже на глубоких карманах.

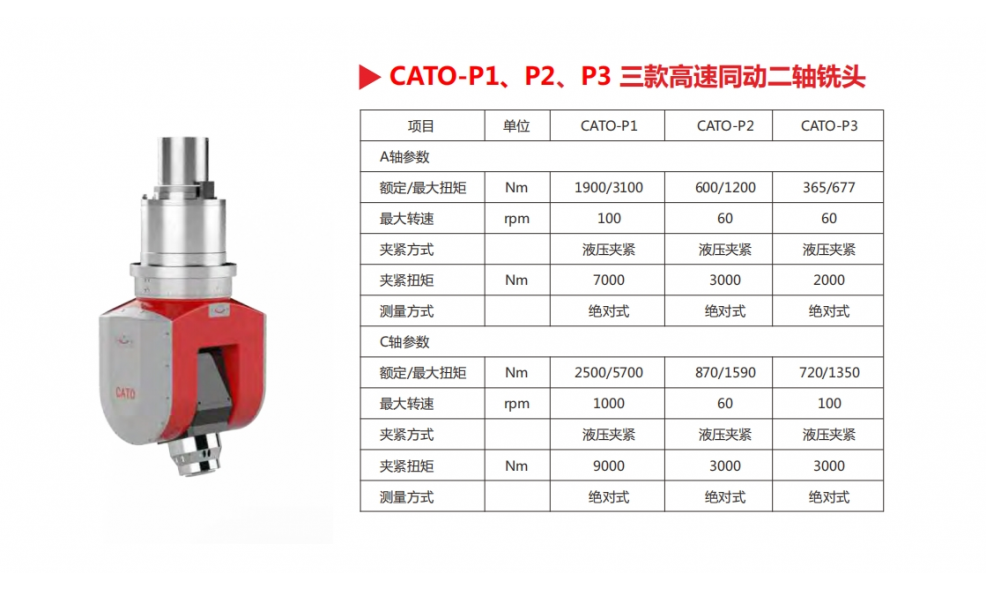

- Двухосевая головка A/C. Диапазон A: ±110°, C: ±360°. Точность позиционирования 8 угловых секунд, повторяемость 5 угловых секунд. Фиксирующий момент 2000 Нм на каждой оси — голова не гуляет при тяжёлом резе. Моментные двигатели прямого привода: никаких червячных пар, люфтов и износа.
- Double Motor Anti-Backlash Technology. Два двигателя на одной оси, работающие в противоход, выбирают люфт реечной передачи. На портальных станках это даёт чистую поверхность без ступенек при реверсировании. Особенно заметно на контурной обработке радиусов и криволинейных поверхностей.
- Система ЧПУ. Siemens Sinumerik ONE — стандарт. Опционально Heidenhain TNC640 или C80 Plus. Выбираете под привычную пост-процессорную базу. Память, циклы измерения, 3D-коррекция инструмента — всё на месте.
- Поворотный стол на 10 тонн. Размер 4000×2500 мм, T-пазы 28×250 мм. Грузоподъёмность 10 000 кг. Ставите заготовку один раз, обрабатываете с пяти сторон. Инструментальный магазин на 24 позиции, максимальный диаметр инструмента 120 мм, длина до 300 мм — хватает на большинство операций без перебежек к стеллажу.
Инженерная мысль в GE 4025D простая: сделать станок, который не требует постоянного вмешательства оператора. Жёсткая рама, линейные двигатели, прямая обратная связь по каждой оси — и результат, который не зависит от «руки мастера».
